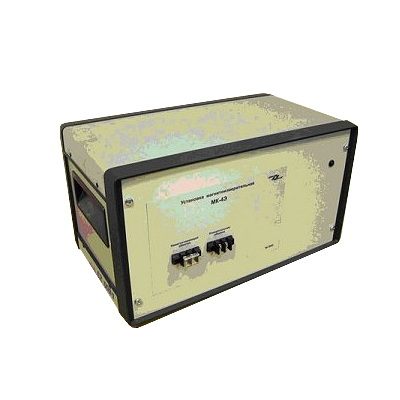

Установка магнитоизмерительная МК-4Э

Артикул: не указано
Госреестр (ГРСИ): не указано

Гарантия:   1,5 года
Страна производителя:   Россия
Производитель:   ИНТРОТЕСТ НПО Екатеринбург

В наличии: отсутствует

Под заказ

В наличии: отсутствует

Под заказ

– +

Перейти в корзину

Скачать карточку в PDF

Печатать

Установка магнитоизмерительная МК-4Э предназначена для автоматического измерения удельных потерь и магнитной индукции кольцевых магнитопроводов и образцов, листовых образцов в аппарате листов, полос в аппарате Эпштейна при частотах 50Гц, 60Гц и 400Гц взамен установок У5021, У5033, У5057 и аналогичных.

Комплект поставки устройства МК-4Э:

Электронный измерительно-управляющий блок и источник намагничивающего тока в едином корпусе
Компьютер
Носитель с программным обеспечением
Руководство по эксплуатации
Сертификат калибровки Госстандарта РФ
Контрольный образец

Варианты исполнения:

для кольцевых магнитопроводов
для аппарата Эпштейна
для аппарата листов

------------------------------------------------

Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.

Характеристики

Размеры кольцевых магнитопроводов и образцов	Внутренний диаметр от 10 мм Наружный от 12 мм.
Размеры листовых образцов	Длина от 400 до 750 мм Ширина - не менее 60% ширины окна соленоида Толщина - от 0,27 до 1.0 мм Допускается измерение образцов других размеров
Размеры полос	Длина от 280 до 500 мм Ширина - 30 мм Толщина от 0,1 до 1,0 мм
Материал образцов	Электротехнические стали 3405, 3406, 3408 и другие.
Измеряемые характеристики кольцевых магнитопроводов и образцов	Динамическая кривая намагничивания Bm(Hm) Динамическая петля гистерезиса B(H) Амплитудная индукция Bm Динамическая коэрцитивная сила Hc Остаточная индукция Br Проницаемость m Удельные потери Pуд Индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м Удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т.
Измеряемые характеристики листовых образцов	Динамическая кривая намагничивания Bm(Hm) Динамическая петля гистерезиса B(H) Индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м Удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т.
Измеряемые характеристики полос	Динамическая кривая намагничивания Bm(Hm) Динамическая петля гистерезиса B(H) Индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м Удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т.
Относительная погрешность измерений колец и полос для доверительной вероятности 0.95, не более	Для индукции 0.0001-0.01 Т +5 %, Для индукции 0.01-1.2 Т + 3 %, Для индукции 1.2-2.0 Т +1.5 % Для удельных потерь +2.5 %.
Относительная погрешность измерений листов для доверительной вероятности 0.95, не более	Для индукции B +3 % Для удельных потерь Руд +3 %.
Эксплуатационные характеристики электронного блока	Напряжение питания, В, от сети 220 + 22 Потребляемая мощность при питании от сети, ВА, не более 600 Габаритные размеры, мм, 510х150х300 Масса, кг, не более 15.
Установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения.
Установка допускает непрерывную работу в течение 8 часов и более.
