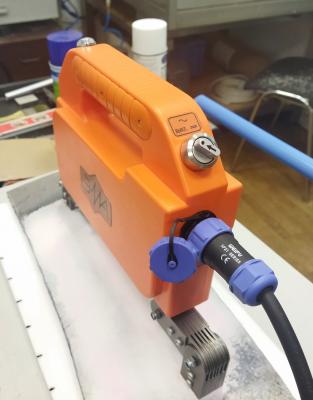

Электромагнит ЭМА-200 применяется для проведения магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале: трещины, волосовины, надрывы; непровары сварных соединений.
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.

Назначение электромагнита:

Намагничивание изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем.
В режиме “ПЕРЕМЕННЫЙ ТОК” прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля.
Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.

Особенности прибора ЭМА-200:

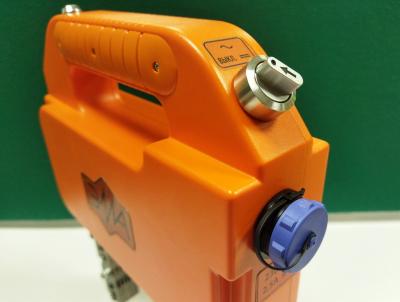

• На торце корпуса расположен специальный переключатель для выбора режима работы: “ВЫКЛ.”, “ПЕРЕМЕННЫЙ ТОК”, “ПОСТОЯННЫЙ ТОК”
• Кабель питания подключается через разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита
• Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях
• Удобная ручка и элементы управления для работы в перчатках

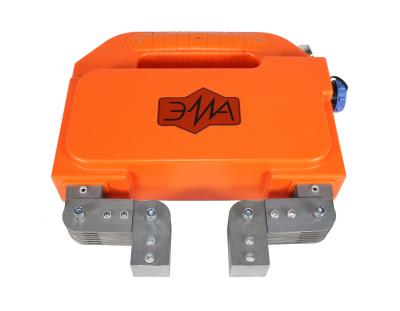

• Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм
• Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков

Типовые объекты контроля:

• Сварные швы
• Детали машин и механизмов
• Строительные металлические конструкции
• Трубопроводы
• Металлопрокат
• Отливки

Эксплуатация прибора ЭМА-200:

Портативный электромагнит ЭМА-200 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности

Преимущества в эксплуатации:

• Возможность работы в двух режимах: “ПЕРЕМЕННЫЙ ТОК” и “ПОСТОЯННЫЙ ТОК”
• Удобное расположение переключателя режимов работы на торце корпуса прибора
• Пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях
• Кабель питания, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита
• Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации
• Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков

Работа с электромагнитом

Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.

• Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений;
• Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;
• Подключить сетевой кабель к разъему на корпусе электромагнита;
• Подключить сетевой кабель к розетке питающей сети (230В, 50Гц);
• С помощью переключателя выбрать режим работы – “ПЕРЕМЕННЫЙ ТОК” или “ПОСТОЯННЫЙ ТОК”;
• Установить электромагнит полюсами в зону контроля на изделии;
• Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии магнитного поля.

Для размагничивания изделия необходимо установить переключатель выбора режима работы в положение “ПЕРЕМЕННЫЙ ТОК”; затем, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.

По окончании работы – отключить сетевой кабель от розетки сети, затем – от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.

ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя!
Не оставляйте подключенный к сети электромагнит без присмотра!

Комплект поставки ЭМА-200:

• Портативный электромагнит ЭМА-200
• Кабель питания, 3 м
• Руководство по эксплуатации, совмещенное с паспортом
• Сумка для переноски и хранения

------------------------------------------------
