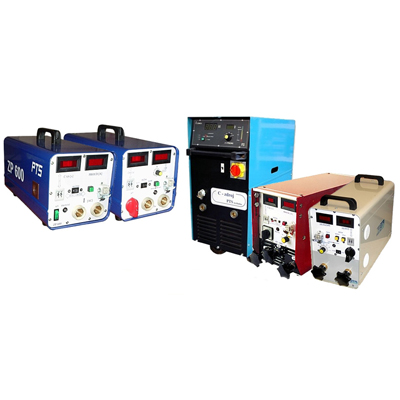

Источники тока намагничивания серии ZP
Госреестр (ГРСИ): не указано
Источники тока серии ZP предназначены для намагничивания контролируемых изделий и предметов с помощью намагничивающего стержня, намагничивающей катушки или прямым проходом переменного, постоянного или импульсного тока при неразрушающем контроле магнитопорошковым методом. Источник тока намагничивания ZP в комплекте с намагничивающими устройствами (намагничивающие катушки, стержни, кабели), индикаторными материалами и соответствующим освещением представляют собой универсальный магнитный дефектоскоп для различных способов магнитопорошкового контроля.

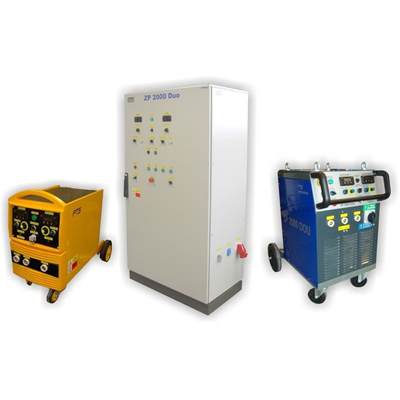

Источники тока серии ZP- ... DUO
Источники тока серии ZP-… DUO имеют два независимых выхода, которые могут быть использованы для намагничивания предметов (изделий) в различных направлениях (продольно и поперечно) а так же различными комбинациями рода намагничивающего тока. Источники тока серии ZP-… DUO могут поставляться как в мобильном, так и в стационарном исполнении.
Импульсные конденсаторные источники тока намагничивания ZPC
Конденсаторные источники тока намагничивания ZPC предназначены для намагничивания изделий (предметов) импульсом магнитного поля при неразрушающем контроле магнитопорошковым методом. Источники тока удовлетворяют требованиям стандартов API к намагничивающим устройствам для труб нефтяного сортамента.
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Технические характеристики переносных источников тока | ||
| Параметр | ZP-600 | ZP-1000 |
| Род тока намагничивания | AC – стандартно; HWDC, FWDC - опция | |
| Ток намагничивания | до 650 А (в AC и FWDC режимах) |
до 1000 А (в AC и FWDC режимах) |
| Регулировка тока намагничивания | плавная; ступенчатая или без регулировки – опция |
|
| Регулировка времени намагничивания | опция | |
| Управление включением намагничивания | ручное / ножной выключатель / внешнее; автоматическое (после прикладывания электродов к предмету) - опция |
|
| Измерение параметров | цифровой амперметр – стандартно; таймер времени намагничивания – опция |
|
| Коэффициент загрузки (ПВ%) | 30%; 35% |
|
| Режим размагничивания | опция | |
| Защита от перегрева | есть | |
| Питание | 220 (230) В / 50 Гц | |
| Размеры, (ШхВхГ) | 210 х 210 х 380 мм | 210 х 210 х 380 мм / 210 х 400 х 460 мм |
| Масса источника | 13 кг | 16 кг / 18 кг |
| Специальные принадлежности (опции) | - намагничивающие кабели, - намагничивающие электроды с оцинкованными контактами, - внешний ножной выключатель. |
|
| Технические характеристики мобильных источников тока | |||||
| Параметр | ZP-1500 | ZP-2000 | ZP-3000 | ZP-5000 | |
| Род тока намагничивания | AC – стандартно; HWDC, FWDC - опция | ||||
| Ток намагничивания | до 1500 А (в AC и FWDC режимах) |
до 2100 А (в AC и FWDC режимах) |
до 3150 А (в ACи FWDC режимах) |
до 5200 А (в AC и FWDC режимах) |
|
| Регулировка тока намагничивания | плавная | ||||
| Регулировка времени намагничивания | опция | ||||
| Управление включением намагничивания | ручное / ножной выключатель / внешнее; автоматическое (после прикладывания электродов к предмету) - опция |
||||
| Измерение параметров | цифровой амперметр – стандартно; таймервремени намагничивания– опция |
||||
| Коэффициент загрузки (ПВ%) | 30%; 35% |
||||
| Режим размагничивания | автоматический | ||||
| Защита от перегрева | есть | ||||
| Сервис | Розетка для подключения ультрафиолетового облучателя, розетка для подключения электронасоса магнитопорошковой суспензии | ||||
| Питание | 3x 380 (400) В / 50 Гц | ||||
| Размеры, (ШхВхГ) | 400 х 780 х 800 мм | 480 х 875 х 900 мм | |||
| Масса источника | 56 кг | 70 кг | 85 кг | 110 кг | |
| Специальные принадлежности (опции) | - намагничивающие кабели, - намагничивающие электроды с оцинкованными контактами, - внешний ножной выключатель. |
||||
| Технические характеристики источников тока серии ZP-… DUO | |||||
| Параметр | ZP-1000 DUO | ZP-1500 DUO | ZP-2000 DUO | ZP-3000 DUO | |
| Род тока намагничивания | AC – стандартно; любая комбинация AC / HWDC / FWDC для двух независимых выходов - опция | ||||
| Ток намагничивания | до 2х1000 А (в AC и FWDC режимах) |
до 2х1530 А (в AC и FWDC режимах) |
до 2х2050 А (в AC и FWDC режимах) |
до 2х3100 А (в AC и FWDC режимах) |
|
| Регулировка тока намагничивания | плавная | ||||
| Регулировка времени намагничивания | опция | ||||
| Управление включением намагничивания | ручное / ножной выключатель / внешнее; автоматическое (после прикладывания электродов к предмету) - опция |
||||
| Измерение параметров | 2 цифровых амперметра – стандартно; таймер времени намагничивания – опция |
||||
| Коэффициент загрузки (ПВ%) | 30%; 35% |
||||
| Режим размагничивания | автоматический / ручной | ||||
| Защита от перегрева | есть | ||||
| Сервис | Розетка для подключения ультрафиолетового облучателя, розетка для подключения электронасоса магнитопорошковой суспензии | ||||
| Питание | 3x 380 (400) В / 50 Гц | ||||
| Размеры, (ШхВхГ) | 360 х 660 х 800 мм | 480 х 875 х 900 мм | 480 х 875 х 900 мм | 800 х 2000 х 500 мм | |
| Масса источника | 65 кг | 87 кг | 115 кг | 160 кг | |
| Специальные принадлежности (опции) | - намагничивающие кабели, - намагничивающие электроды с оцинкованными контактами, - внешний ножной выключатель. |
||||
| Технические характеристики импульсных конденсаторных источников ZPC | ||||
| Род тока намагничивания | импульс разрядного тока конденсаторной батареи | |||
| Максимальное импульсное значение тока намагничивания | до 6000 А | до 8000 А | до 10000 А | до 20000 А |
| Регулировка тока намагничивания | ступенчатая | |||
| Напряжение заряженной конденсаторной батареи | от 50 до 75 В, ступенчатая регулировка | |||
| Время зарядки конденсаторной батареи | первая зарядка около 20…35 с, повторные - около 7…12 с | |||
| Управление включением намагничивания | ручное / ножной выключатель / внешнее | |||
| Измерение параметров | цифровой килоамперметр тока намагничивания с памятью максимального значения; цифровой вольтметр напряжения заряда конденсаторной батареи |
|||
| Сервис | Автоматический контроль состояния разрядной электрической цепи | |||
| Питание | 220 (230) В / 50 Гц | |||
| Размеры, (ШхВхГ) | мобильное исполнение: 450 x 800 x 800 мм; стационарное исполнение: электрошкаф 800 х 2000 х 500 мм |
|||
| Масса источника | 50 кг | 62 кг | 85 кг | 105 кг |
| Специальные принадлежности (опции) | - намагничивающие кабели, - намагничивающие электроды с оцинкованными контактами, - внешний ножной выключатель. |
|||
