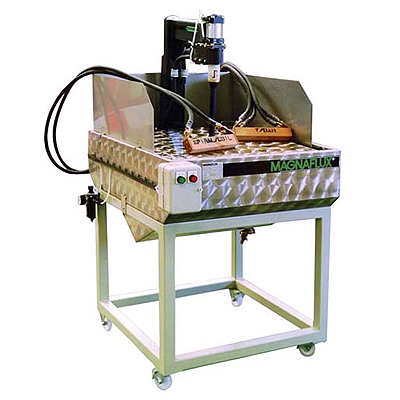

Магнитопорошковый (магнитный) дефектоскоп HWSL 3775 стационарного типа предназначен для бесконтактного контроля деталей имеющих форму диска/кольца с максимальным диаметром 610 мм, минимальным диаметром отверстия 30 мм и максимальной толщиной 240 мм. Дефектоскоп состоит из сварного каркаса рассчитанного на крепление к передвижному сливному поддону. На данном каркасе установлена спиральная намагничивающая катушка диаметром 660 мм, которая закреплена на квадратном сливном поддоне из нержавеющей стали размером 750 мм.

Стандарты и директивы:

Соответствует стандартам:

• BS EN 60204-1: 1998
• EN 50081-2
• ГОСТ 21105-87

Соответствует директивам:

• L.V.D. 73/23/EEC
• Machinery 89/392/EEC
• E.M.C. 89/336/EEC

Работа МПД дефектоскопа

Магнитная суспензия наносится на деталь на рабочем столе с помощью ручного разбрызгивателя, а ее излишки стекают обратно в резервуар. Изолированный центральный проводник из меди диаметром 25 мм проходит через центр спиральной намагничивающей катушки и обеспечивает контакт с расположенным ниже столиком. Верхний конец данного проводника удерживается пневматическим зажимом. Данный узел целиком смонтирован на колесах. Спиральная намагничивающая катушка и центральный проводник имеют свободные концы кабеля сечением 108 мм2 с двусторонними соединителями, которые подключаются к силовому блоку MAGNAFLUX или разъемам контактного блока # 023A007. Данный блок зажимается между головным и задним блоками рабочего стола. Ток может подаваться как на спиральную катушку, так и на центральный проводник путем переключения пар кабелей, а сила тока управляется силовым блоком или системой рабочего стола.

Питание соленоида управляющего зажимом центрального проводника обеспечивается путем подключения свободного провода к дополнительному контактному гнезду силового блока или рабочего стола.

Возможности дефектоскопа Magnaflux HWSL 3775:

• Переменный однополупериодный выпрямленный постоянный ток силой до 5 000 А
• Функция авторегулировки постоянного тока
• Функция переключения выходного тока
• Бесступенчатая регулировка напряжения выходного тока
• Функция быстрого размагничивания деталей

------------------------------------------------
