Назначение дефектоскопа МД-14ПКМ:

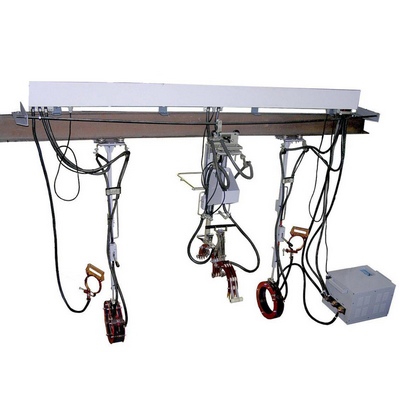

Установка магнитопорошкового контроля МД-14ПКМ предназначена для дефектоскопии магнитопорошковым методом средней части оси сформированной колесной пары РУ1- 950 и РУ1-950Ш ГОСТ 4835-80, шеек оси при снятых внутренних кольцах подшипников. Также МД-14ПКМ применяется для контроля внутренних колец, напрессованных на шейку.

Магнитопорошковый дефектоскоп МД-14ПКМ позволяет производить:

• контроль способом остаточной намагниченности (СОН) с намагничиванием деталей в автоматическом или ручном режимах пропусканием импульсов тока;
• контроль способом приложенного поля (СПП) с намагничиванием деталей в автоматическом или ручном режимах током синусоидальной формы;
• автоматическое размагничивание деталей переменным током убывающей амплитуды;
• контроль величины тока намагничивания. Вид климатического исполнения УХЛ, категория размещения 4.2 по ГОСТ 15150.

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254: IP20 - для блока управления; IP00 - для остальных составных частей.

Дефектоскоп позволяет контролировать:

• шейки и среднюю часть оси СПП с условным уровнем чувствительности «Б по ГОСТ 21105;
• кольца, напрессованные на шейку оси с условным уровнем чувствительности «А» по ГОСТ 21105.

Дефектоскоп имеет два исполнения: МД-14ПКМ-РВ; МД-14ПКМ-РН.

• МД-14ПКМ-РВ

Применяется для контроля средней части разъемным соленоидом (сухим или мокрым способом), свободных шеек оси и колец подшипников тем же разъемным соленоидом (мокрым способом);

• МД-14ПКМ-РН

Применяется для контроля средней части разъемным соленоидом (сухим или мокрым способом), свободных шеек оси и колец подшипников тем же разъемнымсоленоидом (мокрым способом);

Дефектоскоп МД-14ПКМ-РН позволяет выявлять в деталях из ферромагнитных материалов поверхностные поперечные, продольных и наклонных дефектов типа нарушения сплошности металла: трещин различного происхождения, флокенов, закатов, надрывов, волосовин, расслоений.

Дефектоскоп МД-14ПКМ-РН - стационарный, предназначен для контроля элементов сформированной вагонной колесной пары РУ1-950 и РУ1Ш -950 ГОСТ 4835:

• внутренних колец 30-42726ЛМ-02, 30-232726Л1М-02, напрессованных на ось;
• средней части оси разъемным соленоидом сухим способом при помощи магнитного порошка или мокрым способом, при помощи магнитной суспензии;
• свободных шеек оси неразъемными соленоидами при снятых внутренних кольцах.

Дефектоскоп содержит измеритель величины намагничивающего тока (амплитудного значения) с нормируемой погрешностью измерения.

Условия эксплуатации:

• температура окружающего воздуха от плюс 5 до плюс 50 о С;
• атмосферное давление от 84 до 106,7 кПа.
• верхнее значение относительной влажности 80 % при 35 оС и более низких температурах без конденсации влаги;
• По способу защиты человека от поражения электрическим током дефектоскоп относится к классу 01 по ГОСТ 12.2.007.0.

------------------------------------------------
