Установка МП используется для контроля расслоения торцевой фаски поперечно-свариваемых труб нефтяного сортамента методом неразрушающего контроля. Дефекты фаски труб можно выявить с помощью мокрого магнитопорошкового флуоресцентного метода, когда концевые участки трубы намагничиваются ярмом, наносится флуоресцентная суспензия и поверхность контролируется под ультрафиолетовым освещением.

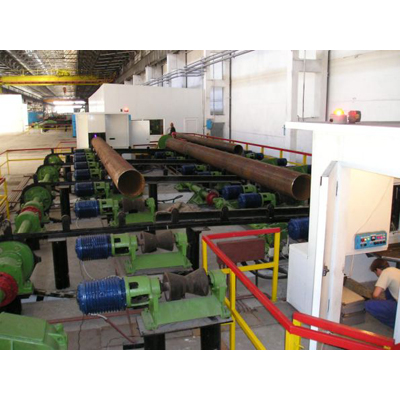

Фирма PTS Josef Solnař, s.r.o. предлагает полуавтоматическую установку магнитопорошкового контроля фаски, которое делает возможным намагничивание концевых участков вращающихся труб с одновременным нанесением флуоресцентной суспензии на контролируемую поверхность. Инспектирующий персонал выполняет контроль в затемненной кабине, осматривая контролируемую поверхность трубы под мощным ультрафиолетовым освещением на наличие дефектов типа расслоение в области фаски.

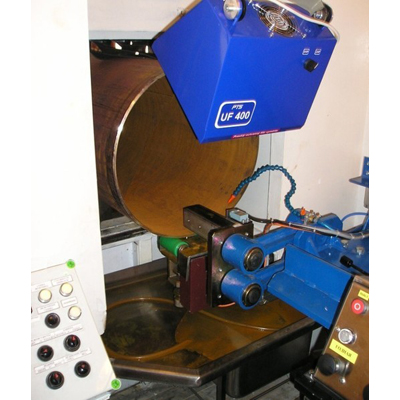

Над оборудованием размещается 400 Вт УФ-облучатель, который так же изготавливается нашей фирмой. Пульт управления установки позволяет задать как автоматический режим контроля, так и ручной режим для управления отдельными функциями.
По окончании контроля оборудование автоматически размагничивает концы труб.

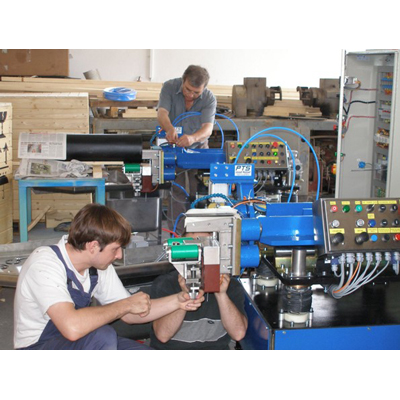

Основные части оборудования:

• намагничивающее ярмо, предназначено для намагничивания торцевой части трубы переменным магнитным полем и состоит из намагничивающей катушки и полюсных наконечников;
• механизированный стол, на котором установлено намагничивающее ярмо, служит для его механического ориентирования по отношению к трубе с помощью манипуляторного оборудования с электрическим приводом для подъема и опускания стола в соответствии с диаметром контролируемых труб и электропневматическим приводом для перемещения стола влево, вправо и для подъема ярма;
• система подготовки суспензии, служит для подвода магнитной суспензии к месту контроля и включает устройства распыления, насос и резервуар объемом примерно 40 литров;
• ультрафиолетовое освещение: стационарный ультрафиолетовый облучатель UF-400 (400 Вт, λ = 365 нм), размещается над оборудованием; ручной ультрафиолетовый облучатель (100Вт, λ = 365 нм), для использования при необходимости детального осмотра контролируемых поверхностей труб;
• пульт управления, позволяет управлять всеми технологическими операциями и сигнализирует текущее состояние оборудования;
• главный электрический шкаф, служит для включения/выключения оборудования и его основных частей, для установки и контроля величины тока намагничивания, регулировки времени намагничивания и полива трубы.

------------------------------------------------
