Уникальная система Sebalog^® предназначена для акустического контроля определенных участков трубопроводов. Принципом ее работы является считывание по радиосвязи уровня и частот шумов утечки, будь-то временное, либо постоянное размещение регистраторов на трубопроводе. Sebalog® может применяться на всех видах трубопроводов. Благодаря оценке уровня и частоты сигнала утечки, достоверность данных достигается и на трубопроводах из полимерных материалов.

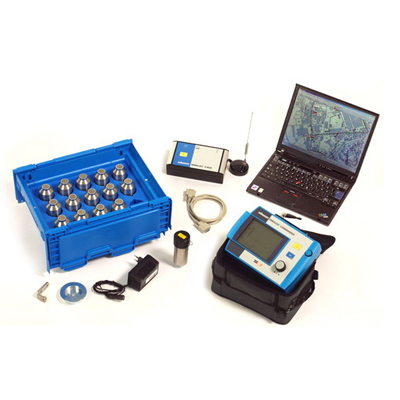

Регистратор шума Sebalog, работающий в автоматическом режиме регистратор шумов применяется для краткосрочной или постоянной установки на гидрант или задвижку подземного водопровода..

Регистраторы шума спроектированы для постоянного применения, питаются от батарей и не требуют обслуживания. Вся информация об утечке посылается по радио на приемный прибор "Commander" или ноутбук, оснащенный E-Box. Кроме статуса утечки, вероятности утечки, уровня шума, и частоты при патрулировании принимаются все важные данные, такие как состояние батарей, серийном номере, обозначении регистратора шума, и т.д.

Благодаря двусторонней радиосвязи регистраторы шума Sebalog через радиоканал по желанию могут быть запрограммированы каждый по отдельности или группой. Таким образом пользователь может запрограммировать каждый регистратор применительно к своим требованиям. Благодаря встроенной антенне достигнута небольшие размеры регистратора, которые позволяют производить установку регистратора в ограниченном пространстве..

Прибор Commander с большим дисплеем служит для патрулирования установленных регистраторов шума. В зависимости от режима утечки совместно с графическим представлением передается акустический сигнал, который информирует пользователя о характере утечки.

Все данные, сохраненные в Commander, могут быть перенесены в ПК. Там все данные можно каталогизировать, дополнить комментариями, и привязать к плану водопроводной сети. Цветное изображение, зависящее от статуса, обеспечивает оптимальное представление о состоянии трубопровода. С помощью E-Box возможно считывание и программирование регистратора непосредственно из ПК.

Регистратор шума Sebalog обладает следующими особенностями:

• Отличные результаты, как на обычных, так и на полимерных трубопроводах
• Высокая надежность за счет обработки данных уровня и частоты шума утечки
• Эргономичное управление в полевых условиях
• Считывание данных и программирование осуществляется по двухканальной радиосвязи
• Kомпактная конструкция за счет интегрированной антенны
• Aвтоматическая радиосинхронизация времени

Преимущества регистратора шума утечки Seba-Logger:

• Двухканальная радиосвязь
• Простое и эффективное управление
• Aвтоматическая подстройка времени
• Простое включение выключение
• Малые габариты

Блок управления

• Программирование порадиосвязи
• Считывание данных порадиосвязи
• Простота в обслуживании
• Определение утечки на месте
• Большой наглядный дисплей

Считывание информации

• Aнализ частоты и уровня шума
• Профессиональное программное обеспечение (включено в объем поставок)
• Индивидуальная цифровая карта сети трубопроводов
• Наглядная оценка состояния трубопровода
• Протоколирование и архивация принимаемых данных

Считывание и первичная обработка данных осуществляется по радиосвязи на блоке управления либо с помощью комбинации E-Box/PC. При патрулировании на автомобиле по трассе, где проложены регистраторы, данные передаются по радио на приемное устройство. Пользователь сохраняет на месте графические и акустические сведения о состоянии утечки.

В действительности все данные хранятся в блоке управления и могут дальше быть представлены в цифровой форме.

Калибровка регистратора Sebalog

Измерение уровня шума в реальном режиме времени достигается за счет согласованных с окружением граничных значений для определения утечки. Такое применение особенно оправдано при неблагоприятном влиянии окружающей среды (уличный шум) и прежде всего на трубопроводах из пластмассы.

Его небольшие размеры позволяют производить установку регистратора в ограниченном пространстве.

Обработка данных и протоколирование на компьютере.

В комплект поставки входит программное обеспечение SebalogView, которое позволяет проводить анализ и архивацию всех данных. Поэтому эти данные с блока управления через последовательный порт переносятся на ПK. Все данные об измерениях отображаются на экране, что позволяет их наглядно обрабатывать. Все графические данные так же могут быть распечатаны.

В одном режиме: Статус утечки на регистраторе отображается в цифровом варианте на карте трубопровода и протоколируется.

Дифференцированное графическое отображение позволяет отобразить просмотр общего состояния сетей трубопроводов. Что позволяет программное обеспечение: в комбинации E-Box и ПK и блока управления облегчается программирование регистраторов.

Aнализ уровня и частот шумов утечки

Только одновременный анализ частот и уровня сигнала позволяет определять точно и надежно информацию об утечке. Особенно применимо на полимерных трубах, где путем обработки частоты достигается существенное преимущество. Так как уровень шума утечки на этом типе трубы сильно затухает, однако частота привязывается к точному показанию утечки.

Постоянный контроль трубопроводов требует больше надежности. Диагностика утечки с помощью системы Sebalog® облегчает работу, экономит время и деньги, уменьшает количество замеров, меньше затрат персонала на поиск утечки, и ошибочных работ по раскапыванию трубопроводов.

------------------------------------------------
