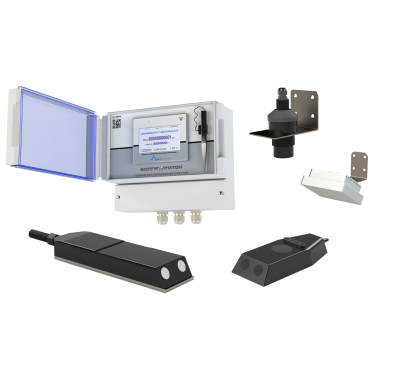

Безнапорный гибридный расходомер-счетчик Волга Тритон предназначен для измерения объемного расхода жидкости в водоводах с безнапорным и комбинированным напорно-безнапорным режимом течения. Погружной первичный преобразователь скорости работает на основе эффекта Доплера, излучая навстречу потоку ультразвуковой сигнал и принимая отраженное от частиц в потоке эхо с частотой, отличной от частоты испускаемого сигнала. Это смещение частоты называется «Доплеровское смещение» и оно пропорционально скорости потока. В качестве измерителя глубины может использоваться бесконтактный ультразвуковой первичный преобразователь ВБН-ДГ-01 или любой другой преобразователь уровня жидкости стороннего производителя имеющий унифицированный токовый выход 4-20 мА: радарный, гидростатический или ультразвуковой.

Определение объемного расхода происходит как по методу «площадь-скорость», так и по МИ2220-2013 в зависимости от гидравлических условий.

В бесконтактном (радарном) режиме расходомер Волга Тритон предназначен для измерения объемного расхода жидкости при безнапорном режиме течения. Расходомер может применяться в составе узлов учета сточных вод в безнапорных (самотечных) канализационных системах, открытых ирригационных и мелиоративных каналах, открытых или подземных деривационных безнапорных водоводах объектов гидроэнергетики, отводящих подводящих и рециркуляционных водоводах теплоэнергетики и других гидротехнических сооружениях с безнапорным режимом течения. В основе технологии измерения лежит бесконтактный радарный метод измерения поверхностной скорости потока и бесконтактный ультразвуковой/радарный метод измерения уровня воды.

В качестве измерителя уровня воды может использоваться как собственный ультразвуковой датчик уровня ВР-Г-01, так и датчики сторонних производителей, подключаемые по унифицированным цифровым или аналоговым интерфейсам, например, VEGAPLUS.

Безнапорный гибридный расходомер-счетчик "Волга Тритон" стал лауреатом Международной экологической премии EWA Award 2021 в номинации Лучшая технология.

• Вторичный преобразователь

Доступен как в стационарном варианте, так и в портативном с автономным электропитанием.

• Первичные преобразователи

ВБН-ДС-01 Первичный преобразователь скорости для средних и крупных водоводов

ВБН-ДС-02 Комбинированный первичный преобразователь скорости и глубины для средних и малых водоводов

ВБН-ДС-03 Комбинированный низкопрофильный первичный преобразователь скорости и глубины для малых водоводов.

ВБН-ДГ-01 - бесконтактный ультразвуковой первичный преобразователь - измеритель глубины

• Типоразмеры труб

Ду, мм: 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 6000 мм

Сферы применения гибридного расходомера-счетчика Волга Тритон:

• Коммерческие узлы учета сточных вод
• Технологический учет на объектах ЖКХ и сельского хозяйства
• Узлы учета на объектах энергетики

Преимущества расходомера-счетчика Волга Тритон:

• Полноцветный сенсорный экран с дружественным интерфейсом
• Время наработки, журнал ошибок и событий
• Сохранение измеренных данных и журналов на флэш-накопитель
• Цифровые интерфейсы RS-485, Ethernet
• Встроенный VNC сервер для удаленного подключения с любого мобильного устройства (Android/iOS смартфон, планшетный или персональный компьютер)
• Беспроводная связь в сетях GPRS 3G/4G (опция)
• Подключение до трех первичных преобразователей к одному вторичному блоку (опция)
• Оптимальное соотношение «стоимость-точность»
• Поддержка протокола MQTT для работы в системах промышленного Интернета вещей (IIoT)

------------------------------------------------
