Двухканальный ультразвуковой расходомер Streamlux SLS-730F2 представляет собой передовой прибор повышенной точности для измерения расхода и тепла в напорных трубопроводах

Возможно использование на трубах из различных материалов (нержавеющая сталь, углеродистая сталь, ПВХ, полипропилен, цемент) диаметром от 15 до 6000мм.

Идеально подходит для непрерывного измерения расхода и тепла большинства чистых и однородных жидкостей без больших концентраций взвешенных частиц или газов (до 5%) в промышленных условиях. Для воды, морской воды, кислот и щелочей, пищевых масел, пара, дизельного топлива, сырой нефти, спирта, пива и других однородных жидкостей, которые проводят ультразвук.

Поддерживает и одно- и двухканальный режим, использует новейший 32х-битный процессор Cortex-M4 в качестве центрального процессора, поэтому обеспечивает минимальную погрешность измерения до 0,5%.

Каждый из каналов может обеспечить точность измерения; а при использовании двух, значительно повышается точность и стабильность расходомера (теплосчетчика) при измерении расхода монопродуктов.

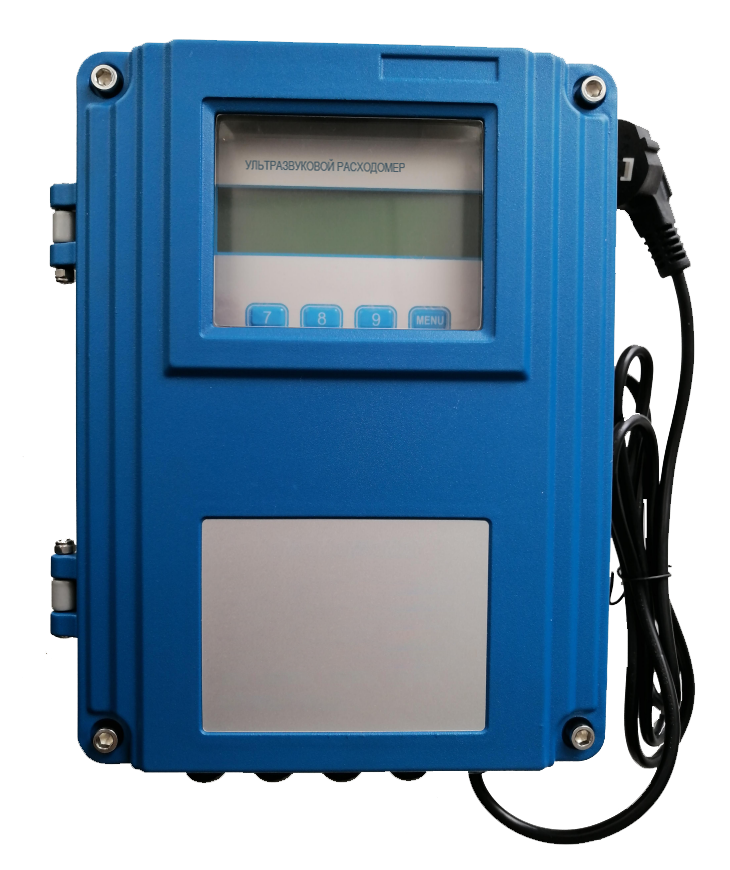

Двухканальный ультразвуковой расходомер Streamlux SLS-730F2

Расходомер использует самые передовые в мире интегральные схемы и микропроцессоры для обеспечения интеллектуального управления, нет необходимости настраивать какие-либо параметры во время производственного процесса, делать замеры также удобно и просто, как с помощью мультиметра.

Расходомер Streamlux SLS-730F2 имеет собственный полный потоковый измерительный инструмент, в дополнение к высокой точности, обладает высокой надежностью, высокой производительностью, а также имеет много дополнительных возможностей и функций.

В зависимости от ваших условий эксплуатации и ваших предпочтений вы можете использовать двухканальный ультразвуковой расходомер Streamlux SLS-730F2 как с врезными, так и высокоточными накладными датчиками расхода.

Принцип работы ультразвукового расходомера STREAMLUX SLS-730F2:

Двухканальные ультразвуковые расходомеры Streamlux SLS-730F2 работают по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее - на основании введенных вами параметров трубы – отображает текущий объемный расход.

Принцип работы прибора

Использование 4 датчиков повышает точность при измерении расхода монопродукта, сохраняет работоспособность прибора при выходе из строя 1 пары датчиков.

Расходомер доступен в 2х исполнениях: с врезными и накладными датчиками.

Метод установки датчика зависит от трубопровода и характеристик жидкости, в целом рекомендуется, чтобы все использовали метод установки Z (наиболее стабильный), как показано на рис.1 и рис. 2, если замеряется расход монопродуктов, нужно использовать только датчик UP1, DN1.

Рис.1 Иллюстрация установки двухканального расходомера с накладными датчиками

Рис.2. Иллюстрация установки двухканальноо расходомера с врезными датчиками

Подробнее об установке датчиков можно прочитать в руководстве пользователя, которое прилагается с каждым прибором.

------------------------------------------------
