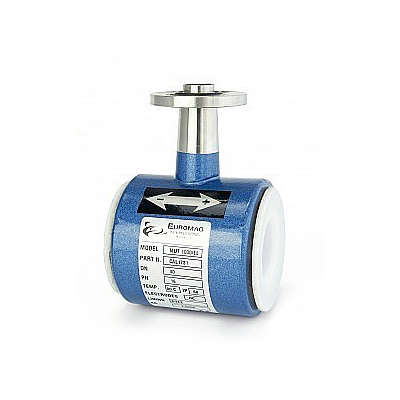

Преобразователь MUT 1000 EL представляет собой прибор последнего поколения компании Euromag International, применяемый в гидрологическом цикле.

Новая структура для генерации магнитного поля и инновационная траектория создаваемого электродами сигнала обеспечивают чрезвычайно широкий диапазон измерений, при этом сохраняя компактные габариты прибора: EL = Extended Linearity, что в переводе означает «расширенная линейность». Эта новая серия преобразователей продолжает лучшие традиции модели MUT 1000, представляя диапазон измерений более 1:1000 без программного обеспечения для линеаризации.

Такие рабочие характеристики обеспечивают точность измерений для широкого диапазона скоростей потока и учитывают даже невысокие скорости потока, которые ранее из-за отключения электронного блока принимались за «0».

Работа этой серии фланцевых преобразователей основана на принципе Фарадея, согласно которому проводник, попадающий в магнитное поле, генерирует потенциал, ориентированный перпендикулярно этому же полю. В данном случае расходомерная трубка – из нержавеющей стали AISI 304. Две индукционные катушки установлены сверху и снизу. Магнитное поле, создаваемое электрическим током, проходящим через индукционную катушку, вызывает в электродах разницу потенциалов, пропорциональную скорости потока. С целью измерения такого потенциала небольших значений, внутренняя часть расходомерной трубки электрически изолирована, таким образом, рабочая жидкость не соприкасается с материалом расходомерной трубки.

Используемый электронный блок генерирует ток, поставляемый на индукционную катушку, получает разницу потенциалов, обрабатывает сигнал для подсчета расхода и управляет сообщением с внешней средой. Благодаря сварной структуре, в которую заключены индукционная катушка и электроды, преобразователь в раздельной версии имеет степень защиты IP 68, которая подходит для постоянного погружения в воду на глубину 1,5 м.

Корпус и соединения

Преобразователи MUT 1000 EL имеют расходомерную трубку из нержавеющей стали AISI 304, корпус изготовлен из углеродистой стали с акриловым покрытием. Такая обработка преобразователя делает его устойчивым к воздействию воды, даже в состоянии постоянного погружения. Преобразователь оснащен клеммной коробкой для подключения кабелей к электронному блоку. Стандартная степень защиты – IP 68, подходящая для постоянного погружения в воду на глубину 1,5 м. Преобразователь устанавливается между фланцами UNI 2223 c PN от 16 до 40 или между фланцами ANSI 150, 300.

Внутреннее покрытие

Для диаметров от 25 до 150 стандартное внутреннее изоляционное покрытие изготовлено из ПТФЭ, для диаметров более 150 для пищевой промышленности – из эбонита. По запросу возможна поставка преобразователей диаметром более 150 с покрытием из ПТФЭ. Температура измеряемой жидкости зависит от типа используемого внутреннего покрытия.

Электроды и заземление

Стандартные электроды из хастеллоя C, что гарантирует совместимость со множеством рабочих жидкостей. В случае необходимости электроды могут быть выполнены из материалов: хастеллой С (станд.), хастеллой B, титан, тантал, платина. При установке преобразователя в пластиковый трубопровод или трубопровод с внутренним покрытием для заземления требуются два заземляющих кольца, которые вставляются с каждой стороны преобразователя, или установка заземляющего электрода. Кроме того, по запросу возможна поставка электрода для пустого трубопровода с целью осуществления контроля условий в частично заполненных трубах.

Совместимость и подключение электронных блоков

Первичный преобразователь MUT 1000 EL совместим со всеми электронными блоками производства компании Euromag. В раздельной версии преобразователь подключается к электронному блоку посредством двух кабелей, длина которых зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров для MC608A и до 30 метров для MC608B.

Выбор диаметра

За скорость при полной шкале расхода принимается скорость, равная 2-3 м/с. Выбрать полную шкалу потока можно при помощи клавиатуры электронного блока. Максимальное значение, которое можно выбрать, должно соответствовать скорости 10 м/с.

Максимальная температура жидкости

В раздельной версии допустимая максимальная температура жидкости равна 180°С. В компактной версии из-за требований к охлаждению электроники максимально допустимая температура зависит от температуры рабочей среды. В целом, для компактной версии максимально допустимая температура равна 80°С. Максимальная рабочая температура для преобразователей с эбонитовым внутренним покрытием также равна 80°С.

Калибровка и максимальная погрешность

MUT 1000 EL относится к группе B1 (ISO 11631). Калибровка каждого преобразователя осуществляется при помощи опрессовочного устройства с коррелирующей системой весов и сертификатом SIT. Погрешность измерения равна 0,2% от значения при скорости жидкости более 0,2 м/с. Повторяемость измерений порядка 0,1%.

Эталонные стандарты

Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:

• CEI EN 61010-1
• UNI EN ISO 6817
• EN 1434
• EN 50081-1
• EN 50082-1
• 2006/95/CE, 93/68 (LVD)
• 2004/98/CE, 92/31 (EMC)

------------------------------------------------
