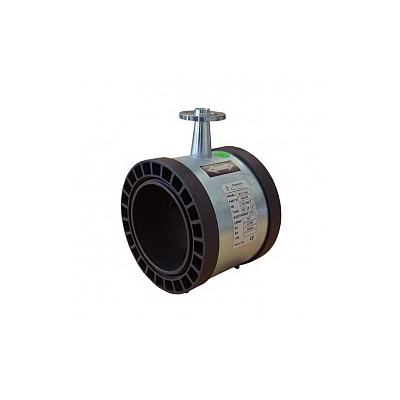

Электромагнитный расходомер EUROMAG MUT1100J представляет собой бесфланцевый первичный преобразователь с диапазоном диаметров – от 25 ДУ до 150 ДУ. Данная модель преобразователя устанавливается между двумя фланцами, окруженными штифтами.

Корпус и соединения

Преобразователь MUT 1100-J имеет расходомерную трубку из материала Noryl TM и оптоволокна, корпус индукционной катушки изготовлен из углеродистой стали с акриловым покрытием. Преобразователь оснащен клеммной коробкой для подключения кабелей к электронному блоку. Степень защиты – IP 67. Преобразователь можно установить между фланцами UNI 2223 с номинальным давлением (PN) от 16 до 40 или ANSI 150, 300.

Используемые фланцы, диаметр (ДУ), количество болтов (N) и крутящий момент затяжки (T):

Первичный преобразователь и фланец скреплены при помощи двух О-образных колец, поставляемых в комплекте с преобразователем. Преобразователь может работать при давлении до 20 бар.

Внутреннее покрытие

Корпус первичного преобразователя сделан из материала Noryl TM с включением 20% оптоволокна. Температура измеряемой жидкости должна быть в пределах от 0° С до +60° С.

Электроды и заземление

В стандартной версии MUT 1100-J три электрода из AISI 316L, по запросу возможно изготовление преобразователей из материалов: AISI 316L (стандартный), титан, хастеллой B, хастеллой C. При установке преобразователя в пластиковый трубопровод или трубопровод с внутренним покрытием благодаря наличию третьего электрода для заземления жидкости не требуются заземляющие кольца.

Совместимость и подключение электронных блоков

Первичные преобразователи MUT 1100-J совместимы со всеми электронными блоками производства компании Euromag. В раздельной версии преобразовательподключается к электронному блоку посредством двух кабелей, длина которых зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров. Минимальная длина кабеля составляет 5 метров.

Выбор диаметра

При выборе необходимого диаметра за скорость при полной шкале расхода принимается скорость, равная 2-3 м/с. Выбрать полную шкалу потока можно при помощи клавиатуры электронного блока. Максимальное значение, которое можно выбрать, должно соответствовать скорости 10 м/с.

Температура жидкости

Максимальная температура жидкости должна быть не больше +110°С.

Калибровка, максимальная погрешность

MUT1100-J относится к группе B1 (ISO 11631). Калибровка каждого преобразователя осуществляется при помощи опрессовочного устройства с коррелирующей системой весов с сертификатом SIT. Погрешность измерения равна 0,2% от значения при скорости жидкости более 0,2 м/с. Повторяемость измерений порядка 0,1%.

Эталонные стандарты

Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:

• CEI EN 61010-1
• UNI EN ISO 6817
• EN 1434
• EN 50081-1
• EN 50082-1
• 2006/95/CE, 93/68 (LVD)
• 2004/98/CE, 92/31 (EMC)

Стандартные диаметры

------------------------------------------------
