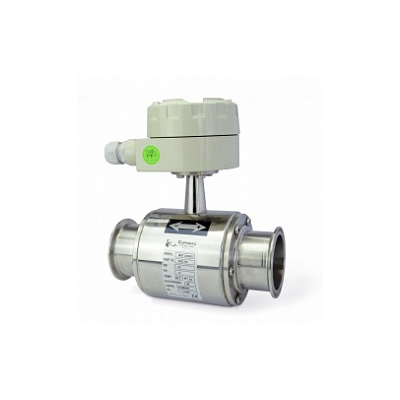

Электромагнитный расходомер EUROMAG MUT2400EL

Преобразователи серии MUT 2400 разработаны специально для применения в пищевой промышленности. Они изготовлены из материалов, одобренных международными стандартами. По санитарным нормам преобразователи совместимы с необходимыми температурными режимами и продуктами и оснащены устройствами, используемыми в современной пищевой промышленности. Данная серия преобразователей подходит для измерения потока жидкостей, проводящих электричество, при температуре более 140°С. Преобразователи MUT2400 производятся с диаметрами от DN 25 до DN 100.

[мм]	25	32	40	50	65	80	100
[”]	1	1¼	1½	2	2½	3	4

Степень защиты составляет IP68 для постоянного погружения в воду на глубине 1,5 метра.

Крепления и внутреннее покрытие

Преобразователи серии MUT2400 полностью изготовлены из нержавеющей стали AISI 304 и имеют внутреннее покрытие из ПТФЭ. Среди креплений – тип DIN 11851 или хомут для труб, а также другие крепления.

Размеры выражены в [мм] для версии с креплениями DIN:

DN	25	32	40	50	65	80	100
D1	140	168	168	168	219	219	219
L	180	180	180	180	200	200	200

Электроды

Электроды в стандартной версии – из AISI 316L, но при необходимости использования в химической сфере возможно изготовление электродов из других материалов: хастеллоя, титана или платины, в соответствии с химической совместимостью жидкости.

Совместимость и подключение

Первичные преобразователи MUT 2400 совместимы со всеми электронными блоками производства компании Euromag International. В раздельной версии распределительная коробка с блоком для подключения к электронному блоку посредством двух кабелей находится на верхней части корпуса. В данной версии преобразователь подключается к электронному блоку при помощи двух кабелей CO12 и CO13б длина каждого зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров. Минимальная длина кабеля – 5 метров. В компактной версии электронный блок находится в распределительной коробке.

Версии MUT 2400	Совместимые электронные блоки
	MC106A			MC306 *3	MC308 *3, 4	MC108 *4	MC108/ET *4
	MC106A *3	MC106B *3	MC106C *5
MUT2400 *1	•	•		•	•	•	•
MUT2400 *2	•		•	•	•

*1 Раздельная версия

*2 Компактная версия

*3 Корпус из АБС

*4 Корпус из алюминия

*5 Корпус из нержавеющей стали

Выбор диаметра

При выборе диаметра нужно помнить, что для точной работы преобразователя рекомендуется руководствоваться полной шкалой расхода и минимальной скоростью жидкости 2-3 м/с. Максимально допустимая скорость – 10 м/с. Полную шкалу расхода можно выбрать и изменить на месте при помощи изменения установок и настроек на электронном блоке. Полная шкала расхода, соответствующая скорости потока от 2 до 10 м/с. и различным диаметрам.

Доступные диаметры [мм]	25	32		40	50	65	80	100
Доступные диаметры ["]	1	1 1/4		1 1/2	2	2 1/2	3	4
Доступные электроды *	AISI 316L	Хастеллой B		Хастеллой C		Титан	Титан	Платина
Доступные соединения	DIN 11851			SMS		ISO 2852		L14AM7
Стандартное рабочее давление *1	16 бар
Температура жидкости	Покрытие: ПТФЭ					-40°С, +140°С
Давление	PN25 для DN25 DN32 DN40 DN50					PN16 для DN65 DN80 DN100
Степень защиты	IP 68 для постоянного погружения на глубину 1,5 м (IEC 529)
Совместимость с электронными блоками *2	MC106A	MC 106 B		MC 106C	MC306	MC 308	MC 108	MC108ET
Части, контактирующие с жидкостью	Труба				Электроды
	ПТФЭ				*
Электрические соединения	Кабельный ввод PG 11 + клеммная коробка + изолирующий каучук

Максимальная температура жидкости

В раздельной версии допустимая максимальная температура жидкости может достигать +140°С. В компактной версии максимально допустимая температура зависит от температуры рабочей среды. Это связано с тем фактом, что даже если внутреннее покрытие преобразователя допускает воздействие высоких температур, ограничения могут касаться электронного блока, максимально допустимая температура которого не должна быть выше 60°С. Таким образом, если температура окружающей среды уже составляет 60°С, температура жидкости выше 60°С приведет к превышению установленного максимума на электронном блоке, установленном на преобразователе.

Калибровка и максимальная погрешность

Преобразователи MUT 2400 относятся к группе B1 (ISO 11631). Калибровка каждого преобразователя осуществляется при помощи опрессовочного устройства с коррелирующей системой весов и сертификатом SIT. Погрешность измерения равна 0,2% от значения при скорости жидкости более 0,2 м/с. Повторяемость измерений порядка 0,1%.

Эталонные стандарты

Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:

• CEI EN 61010-1
• UNI EN ISO 6817
• EN 1434
• EN 50081-1
• EN 50082-1
• 2006/95/CE, 93/68 (LVD)
• 2004/98/CE, 92/31 (EMC)

------------------------------------------------
