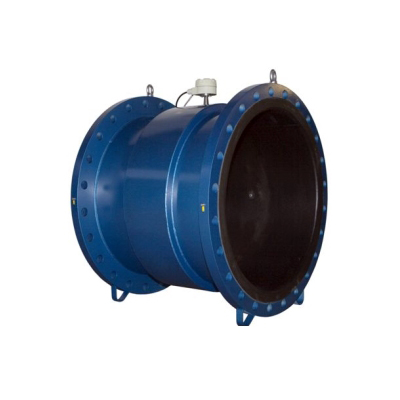

Преобразователи MUT 2200 EL / MUT 2500 EL представляют собой приборы последнего поколения компании Euromag International, применяемые в гидрологическом цикле. Новая структура для генерации магнитного поля и инновационная траектория создаваемого электродами сигнала обеспечивают чрезвычайно широкий диапазон измерений: EL = Extended Linearity, что в переводе означает «расширенная линейность».

Диапазон измерений более 1:1000 без программного обеспечения для линеаризации. Рабочие характеристики обеспечивают точность измерений для широкого диапазона скоростей потока и учитывают даже невысокие скорости потока, которые ранее из-за отключения электронного блока принимались за «0».

Работа этой серии фланцевых преобразователей основана на принципе Фарадея, согласно которому проводник, попадающий в магнитное поле, генерирует потенциал, ориентированный перпендикулярно этому же полю. В данном случае расходомерная трубка из нержавеющей стали AISI 304 оснащена фланцами из карбоната или нержавеющей стали.

Две индукционные катушки установлены сверху и снизу. Магнитное поле, создаваемое электрическим током, проходящим через индукционную катушку, вызывает в электродах разницу потенциалов, пропорциональную скорости потока. С целью измерения такого потенциала небольших значений, внутренняя часть расходомерной трубки электрически изолирована, таким образом, рабочая жидкость не соприкасается ни с материалом расходомерной трубки, ни с фланцем.

Используемый электронный блок генерирует ток, поставляемый на индукционную катушку, получает разницу потенциалов, обрабатывает сигнал для подсчета расхода и управляет сообщением с внешней средой. Благодаря сварной структуре, в которую заключены индукционная катушка и электроды, преобразователь в раздельной версии имеет степень защиты IP 68, которая подходит для постоянного погружения в воду на глубину 1,5 м.

Корпус и фланец

Внешняя поверхность фланца и преобразователя покрыта акрилом. Такая обработка поверхности преобразователя делает его устойчивым к воздействию воды, даже в состоянии постоянного погружения. В случае необходимости возможна версия преобразователей MUT 2000 EL / MUT 2500 EL, в том числе фланца, в нержавеющей стали.

Внутреннее покрытие

Для диаметров от 15 до 50 стандартное внутреннее изоляционное покрытие изготовлено из ПТФЭ, для диаметров более 50 – из эбонита. По запросу возможна поставка преобразователей диаметром более 50 с покрытием из ПТФЭ. Температура измеряемой жидкости зависит от типа используемого внутреннего покрытия.

Электроды

Стандартные электроды из хастеллоя C, что гарантирует совместимость со множеством рабочих жидкостей. В случае необходимости электроды могут быть выполнены из материалов: хастеллой С (станд.), хастеллой B, титан, тантал, платина.

Совместимость и подключение электронных блоков

Первичные преобразователи MUT 2200 EL / MUT 2500 EL совместимы с электронными блоками производства компании Euromag. В раздельной версии преобразователь подключается к электронному блоку посредством кабеля, длина которого зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров. При установке преобразователя в пластиковый трубопровод или трубопровод с внутренним покрытием для заземления требуются два заземляющих кольца, которые вставляются между фланцем и соединительным фланцем, или установка заземляющего электрода. Кроме того, прибор доступен с пустой трубой.

Общие характеристики преобразователей MUT 2200 EL / MUT 2500 EL:

Выбор диаметра

При выборе диаметра рекомендуется руководствоваться полно шкалой расхода и минимальной скоростью жидкости 2-3 м/с. Максимально допустимая скорость – 10 м/с.

Максимальная температура жидкости

В компактной версии из-за требований к охлаждению электроники максимально допустимая температура зависит от температуры рабочей среды. В целом, для компактной версии максимально допустимая температура равна 80°С.

Калибровка и максимальная температура

Преобразователи MUT 2200 EL / MUT 2500 EL относятся к груп пе B1 (ISO 11631). Калибровка каждого преобразователя осуществляется при помощи опрессовочного устройства с корре лирующей системой весов и сертификатом SIT. Погрешность измерения равна 0,2% от значения при скорости жидкости более 0,2 м/с. Повторяемость измерений порядка 0,1%.

Эталонные стандарты

Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:

• CEI EN 61010-1
• UNI EN ISO 6817
• EN 1434
• EN 50081-1
• EN 50082-1
• 2006/95/CE, 93/68 (LVD)
• 2004/98/CE, 92/31 (EMC)

По запросу преобразователи MUT 2200 EL / MUT 2500 EL могут поставляться с сертификатом ATEX II 2 GD EEx mb IIC T4 U.

Применение

Первичные преобразователи серии MUT 2200 EL / MUT 2500 EL подходят для любого измерения в режиме онлайн. Данные преобразователи обычно применяются для измерения расхода питьевой или сточной воды, промышленных сточных вод, промышленных рабочих жидкостей и фракций и разновидностей бетона.

------------------------------------------------
