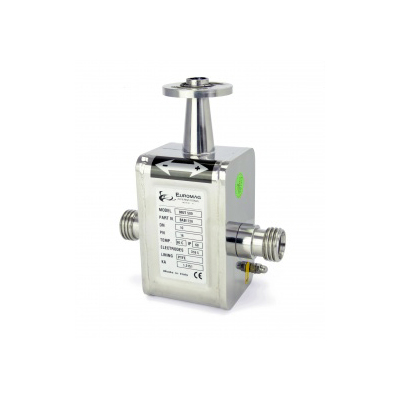

Первичные преобразователи серии MUT 500 компании Euromag International идеально подходят для измерения небольших расходов электропроводящих жидкостей при температурах до 160°С. Диапазон их диаметров – от 3 ДУ до 20 ДУ. Степень защиты – IP 68 для длительного погружения в воду. Расходомерная трубка изготовлена из ПТФЭ (фторопласт). Индукционные катушки для создания магнитного поля крепятся к внешней части расходомерной трубки и полностью защищены корпусом датчика из нержавеющей стали. Два измерительных электрода расположены в диаметрально противоположных точках расходомерной трубки.

Соединения и внутреннее покрытие

Расходомерная трубка изготовлена из ПТФЭ (фторопласт), корпус изготовлен из нержавеющей стали AISI 304. Соединения могут быть следующими: UNI 338 с наружной резьбой, со стандартной трубной резьбой, трехзажимные / ISO 2852 или DIN 11851.

Размеры соединений:

Соединения изготовлены из AISI 316, по запросу – из хастеллоя B или С. Во всех случаях соединения контактируют с жидкостью, исходя из этого, для датчика требуется только точка заземления.

Электроды

Стандартная версия имеет три электрода из AISI 316 L, но по запросу возможно использование материалов: AISI 316L, Хастеллой B, Хастеллой C.

Подключение и соединение

Первичные преобразователи серии MUT500 подключаются ко всем электронным блокам производства компании Euromag International. В дистанционной версии датчик подключается к преобразователю посредством двух кабелей (CO12 и CO13), длина которых зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров. Стандартная длина кабеля для данного типа версии составляет 5 метров.

Выбор диаметра

MUT500 может измерять расход до 12500 л/ч. При выборе диаметра рекомендуется руководствоваться полно шкалой расхода и минимальной скоростью жидкости 2-3 м/с. Максимально допустимая скорость – 10 м/с.

Калибровка и максимальная погрешность

MUT500 относится к группе B1. Калибровка каждого преобразователя осуществляется при помощи опрессовочного устройства с коррелирующей системой весов и сертификатом SIT. Погрешность измерения равна 0,2 м/с. Повторяемость измерений порядка 0,1%.

Эталонные стандарты

Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:

• CEI EN 61010-1
• UNI EN ISO 6817
• EN 1434
• EN 50081-1
• EN 50082-1
• 2006/95/CE, 93/68 (LVD)
• 2004/98/CE, 92/31 (EMC)

------------------------------------------------
