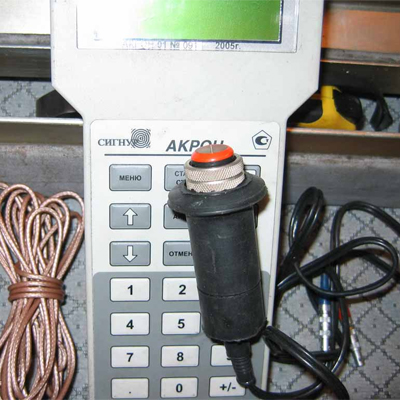

Расходомер Акрон-01
Госреестр (ГРСИ): 20711-00
Назначение расходомера Акрон-01
Ультразвуковой расходомер АКРОН-01 предназначен для измерения мгновенного расхода и интегрального объема (количества) звукопроводящих жидкостей в напорных трубопроводах систем водоснабжения и канализации.
Состав расходомера
Ультразвуковой расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-2, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и магнитного устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на очищенной наружной поверхности.
Расходомер АКРОН-01 имеет графический дисплей для вывода следующей информации:
-
текущие значения измеряемых величин:
- объема жидкости, протекающей в прямом и обратном направлении;
- мгновенного значения расхода;
- скорости потока;
- толщины стенки трубопровода
- времени интегрирования;
-
архив данных с задаваемым периодом архивирования (1 с - 3600 с)
- 20 000 результатов измерений значений мгновенного расхода;
- 50 типоразмеров трубопроводов;
-
индикация настройки акустического канала при монтаже;
-
диагностические сообщения о неисправностях.
Возможен вывод информации на компьютер через встроенный интерфейс RS-232.
Принцип действия расходомера АКРОН 01
Принцип работы расходомера основан на измерении разности времени распространения акустических колебаний, пересекающих поток контролируемой средыпод углом к оси трубопровода в двух противоположных направлениях: по потоку и против потока.

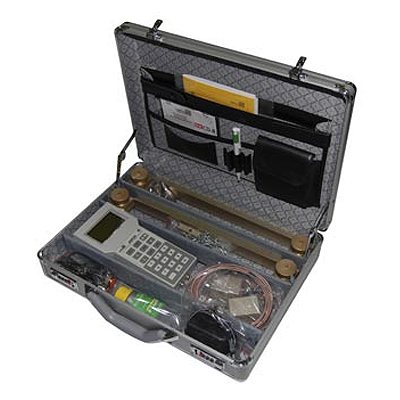

Комплект поставки расходомера АКРОН 01:
-
расходомер ультразвуковой с накладными излучателями АКРОН-01;
-
ультразвуковой датчик толщиномера;
-
дипломат;
-
сетевой адаптер.
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметр |
Значение |
|
Диаметр условного прохода трубопровода, мм |
40÷2000 |
|
Верхние пределы диапазонов измеряемого расхода, м3/ч |
8÷40000 |
|
Основная погрешность, % - при измерении объемного расхода - при измерении количества |
± 1.5 ± 2 |
|
Температура, оС - контролируемой среды - воздуха, окружающего БЭ-2 |
-10÷+150 -20÷+50 |
|
Питание (внутренняя батарея или сетевой адаптер), B |
9 |
|
Время непрерывной работы без подзарядки аккумулятора не менее, ч (Возможна работа от сети переменного тока 220 В с использованием сетевого адаптера) |
8 |
|
Габариты, мм |
100 х 290 х 420 |
|
Масса, кг, не более |
6 |
Верхние пределы измеряемых расходов и ряд диаметров условного прохода трубопровода
|
Диаметр условного прохода, Dу, мм |
Диапазоны измеряемых расходов, |
|
40 |
(0,16 - 8)...(1-50) |
|
50 |
(0,2 - 10)...(2 - 100) |
|
65 |
(0,25 - 12,5)...(3,2 - 160) |
|
80 |
(0,32 - 16)...(5 - 250) |
|
100 |
(0,4 - 20)...(6,4 - 320) |
|
125 |
(0,5 - 25)...(8 - 400) |
|
150 |
(0,64 - 32)...(12 - 600) |
|
200 |
(0,8 - 40)...(20 - 1000) |
|
250 |
(1 - 50)...(25 - 1250) |
|
350 |
(1,2 - 60)...(32 - 1600) |
|
400 |
(1,6 - 80)...(40 - 2000) |
|
500 |
(2 - 100)...(64 - 3200) |
|
650 |
(2,5 - 125)...(80 - 4000) |
|
800 |
(3,2 - 160)...(160 - 8000) |
|
1000 |
(4 - 200)...(320 - 16000) |
|
2000 |
(8 - 400)...(800 - 40000) |
