Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.

Расходомеры Portaflow 220А и PORTAFLOW 220В вносят новый уровень простоты в неразрушающие измерения потока жидкости.

Накладной ультразвуковой расходомер PORTAFLOW 220 предлагает пользователю быстрые и точные измерения расхода жидкости снаружи трубы.

Внутренний диаметр труб, измеряемый расходомерами Portaflow 220

• Расходомер Portaflow 220 A - 13...115 мм
• Расходомер Portaflow 220 B - 50...1000 мм

Расходомер Portaflow 220 с накладными датчиками дает возможность легко измерить расход жидкости бесконтактным способом. Расходомеры Portaflow предлагают пользователю быстрое и точное измерение расхода, легкое в навигации меню и простую настройку. Необходимую процедуру можно провести в течение нескольких минут!

Компактный, прочный и надежный расходомер Portaflow 220 имеет стабильные эксплуатационные показатели при длительном использовании на производстве.

Применение расходомеров Portaflow рекомендовано для питьевой, охлаждающей и деминерализированной воды; гидравлического масла и химикалий; дизельного топлива, топливной нефти и нефтепродуктов.

Принцип действия расходомера Portaflow 220:

Прибор Portaflow 220 - ультразвуковой расходомер, в основе работы которого лежит измерение времени распространения ультразвукового сигнала. Когда ультразвук проходит между датчиками, скорость, с которой звук проходит сквозь жидкость, несколько увеличивается благодаря скорости прохождения жидкости по трубе. Когда ультразвук проходит в обратном направлении, поток жидкости замедляет скорость прохождения звука. Полученная разница скоростей прямо пропорциональна скорости потока в трубе. Измерив скорость потока и узнав площадь поперечного сечения трубы, легко можно вычислить объемный расход жидкости. Не требуется врезки в трубопровод. Установка и измерение занимает считанные минуты, и нет необходимости перекрывать поток или опорожнять систему!

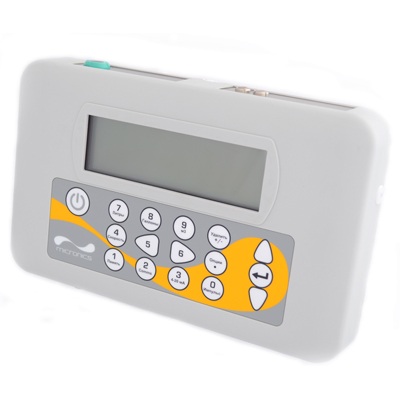

Электроника расходомера Portaflow 220 помещена в специально сконструированный корпус с графическим дисплеем, панелью управления и выходными разъемами для подключения других устройств. Настройка прибора Portaflow 220 выполняется путем выбора опций, отображаемых на дисплее на любом доступном для пользователя языке. Использование встроенной аккумуляторной батареи обеспечивает работу прибора в течение 20 часов. Непрерывность в работе расходомера можно добиться при использовании блока питания.

Отличительные особенности расходомера Portaflow 220:

• Легкость в установке и настройке
• Быстрое измерение расхода без врезки в трубу
• Простота навигации в русифицированном меню
• графический дисплей с подсветкой
• измерение скорости 0,1...20м/с
• диаметры труб 13...115мм (версия Portaflow 220A)
• диаметры труб 50...1000мм (версия Portaflow 220B)
• температура датчиков (до +135°С)
• выходной токовый сигнал 4...20мА встроенный аккумулятор (до 20 часов)
• прочный кейс

Комплект поставки расходомера Portaflow 220:

• Кейс,
• электронный блок,
• датчики,
• соединительные кабели,
• кабель аналогового выхода,
• кабель RS232/USB,
• ультразвуковая смазка,
• адаптер 220 В,
• инструкция.

Дополнительные принадлежности:

• Sensor "A", 13-115mm, +135ºС (Датчик "A", для труб от 13 до 115 мм, температура до +135ºС)
• Sensor "B", 90-2000mm, +135ºС (Датчик "B", для труб от 90 до 2000 мм, температура до +135ºС)
• Sensor "A", 13-115mm, +200ºС (Датчик "A", для труб от 13 до 115 мм, температура до +200ºС)
• Sensor "B", 90-2000mm, +200ºС (Датчик "B", для труб от 90 до 2000 мм, температура до +200ºС)
• Guide rail "А", "В" (Крепеж для датчиков "А" и "В")
• Guide rail "А", "В" and magnets (Крепеж для датчиков "А" и "В", включая магнитный крепеж для металлических труб)
• Sensor "D" , 1000 -50000mm, including Guide rail, case (Датчик "D", для труб от 1000 до 5000 мм с крепежом, температура до +80ºС. Поставляется в отдельном кейсе)
• Battery Pack (Аккумулятор)
• Display (Дисплей)
• Keypad (Клавиатура)
• PCB330 (Основная плата 330)
• PCB220 (Основная плата 220)
• PF220/330 electronics case complete (Корпус электронного блока в сборе со стеклом и клавиатурой)
• Adapter 220V incl. connector (Зарядное устройство c разъемом)
• Cables (red & blue) (Соединит. кабель синий + красный)
• Guide rail ruler (Разделительная линейка)
• Ultrasonic grease (50 ml x 5) (Ультразвуковая смазка (5 тюбиков))
• Калибровка (одна пара датчиков) на проливной установке
• Поверка расходомера

------------------------------------------------
