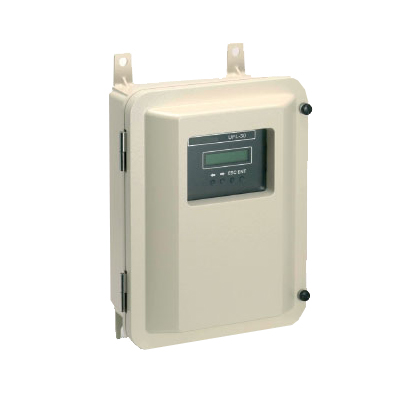

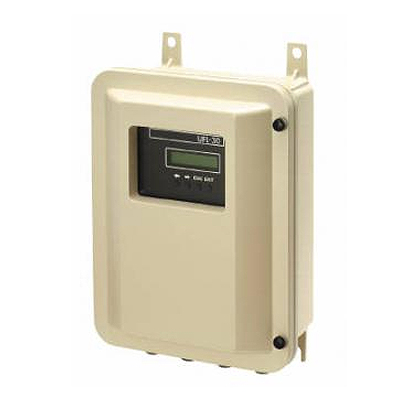

Стационарный ультразвуковой расходомер UFL-30
Госреестр (ГРСИ): 58380-14
Стационарный ультразвуковой расходомер UFL-30 обладает следующими отличительными особенностями:
- Времяимпульсный метод измерения расхода обеспечивает высокую точность в пределах: ±1,0% от показания;
- Широкий охват диаметров труб и скоростей потока;
- Возможность 4-лучевого зондирования потока;
- Наличие разнообразных выходов цифровых и токовых сигналов;
- Удобство и простота настройки с помощью 4 кнопок на приборе и программы настройки на ПК.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
|
Метод измерения |
Времяимпульсный метод ультразвукового зондирования |
||
|
Контролируемые жидкости |
Однородные и акустически проводящие жидкости |
||
|
Трубы |
Диаметр условного прохода 25-6 000 мм |
||
|
Диапазон измерений |
от -30 м/с до +30 м/с (при преобразовании в скорость потока) |
||
|
Погрешность измерений |
±1% от показания (при скоростях потока ниже 0,8 м/с и Ду около 300 мм / при скоростях потока около 2 м/с и Ду меньше 250 мм) |
||
|
Повторяемость измерений |
±0,5% |
||
|
Диапазон регулирования при многолучевом измерении расхода |
1 : 300 (макс. 4-лучевое зондирование потока) |
||
|
Диапазон рабочих температур |
от -10°C до + 60°C |
||
|
Электрическое питание |
стандартное: 100-230 В перем. тока (±10%) / на заказ: 24 В пост. тока (± 20%) |
||
|
Выходы |
2 порта |
Цифровой выход |
однонаправленный работающий в режиме связи, |
|
4 порта |
Контактный выход |
сигнал счётчика-сумматора и сигнализация |
|
|
|
2 порта |
Аналоговый выход |
двухдиапазонный |
|
Функции |
- Отсечка низкого значения величины расхода - Сигнализация при потере отраженного УЗС - Выявление нарушений нормальной работы - Превышение диапазона аналогового выхода - Сигнализация при превышении диапазона - Коррекция ухода нуля - Поправка на предел измерения - Фильтрация (сглаживание) сигнала - Самодиагностика и обработка отказов - Сохранение измеренных значений |
- Проверка аналогового выхода - Проверка измерительного канала - Автоматическая настройка усиления - Автоматическая регулировка усиления - Определение прямого/обратного потока - Настройка счётчика-сумматора - Индикация основных данных - Ведение журнала событий - Индикация массового расхода - Метрическая/английская система мер |
|
|
Класс защиты корпуса |
IEC 60529, IP65 |
||
|
Соответствие нормам ЕС |
EN61326-1 : 2006 EN61010-1 : 2001 |
||
|
Масса |
около 8 кг |
||
|
Преобразователи электроакустические |
|||
|
Класс защиты корпуса |
IEC 60529, IP67 (исполнение на заказ: IP68) |
||
|
Рабочая температура |
-20°C - +65°C |
||
|
Масса |
около 5 кг (1 пара) |
||
|
Коаксиальный кабель связи |
|||
|
Тип |
высокочастотный коаксиальный кабель марки 5С-2WAE |
||
|
Максимальная длина |
300 м (между вторичным преобразователем и преобразователями электроакустическими) |
||
|
Масса |
около 110 г на 1 м длины |
||
