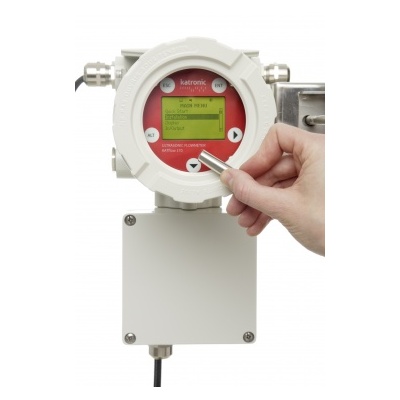

Ультразвуковой накладной расходомер KATFlow 170
Госреестр (ГРСИ): 33943-08
Расходомеры KATflow 170 предназначены для проведения точных измерений расхода жидкостей и сжиженных газов в напорных трубопроводах без врезки в трубопровод во взрывоопасных Зонах 1 и 2.
Передатчик расходомера KATflow 170 разработан для стационарного применения. Расходомер содержит разнообразные опции входных и выходных портов, удовлетворяющих самым различным требованиям измерения.
Измерение расхода основано на принципе влияния движущейся среды на звуковые волны. Измерения проводятся путем облучения трубы ультразвуком и последующей оценкой временных отличий, изменений частоты и сдвига фазы ультразвуковых сигналов. Такой способ измерения не влияет на текущую жидкость, не снижает давление в трубе и не приводит к износу компонентов измерительного прибора.
Ультразвуковые датчики накладываются на внешнюю поверхность трубы, таким образом избегая необходимость врезки в трубопровод, и прерывания производственного процесса. KATflow 170 можно использовать для любых стандартных труб, по которым текут чистые или грязные жидкости или сжиженные газы.
Отличительные особенности ультразвукового расходомера KATFlow 170:
-
Недорогая и легкая установка
-
Измерение не зависит от электропроводности жидкости
-
Нет потери давления, нет утечек
-
Возможность установки в уже существующее производство
-
Нет необходимости резки труб, прерывания работы или остановки предприятия
-
Нет контакта со средой, нет опасности коррозии из-за агрессивности среды
-
Возможно программирование прибора без вскрытия корпуса
-
Времяпролетное корреляционное измерение
-
Технология двойной цифровой обработки сигнала, кодирование сигнала для повышения точности измерения
-
Корпус с графическим дисплеем
-
Легко устанавливаемые накладные датчики, не требующие остановки работы трубопровода
-
Неразрушающее измерение расхода жидкостей или сжиженных газов
-
Подходит для большинства материалов труб диаметром от 10 мм до 3000 мм.
-
Две пары датчиков перекрывают весь диапазон диаметров труб
-
Не содержит источников ионизирующего облучения
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Основные характеристики |
|
|
Принцип измерения |
Ультразвуковой времяразностный корреляционный метод |
|
Скорость потока |
0,01...25 м/с |
|
Разрешение |
0,25 мм/с |
|
Воспроизводимость |
ОД 5% от показания ± 0,015 м/с |
|
Погрешность |
Объемный расход ± 1% от показания без калибровки, ± 0,5% от показания с калибровкой Скорость потока ± 0,5% от показания |
|
Повторяемость |
1/2500 |
|
Диапазон измерений |
1/2500 |
|
Содержание газов и твердых примесей в среде |
< 10% от объема |
|
Передатчик |
|
|
Корпус |
Взрывобезопасный корпус |
|
Степень защиты |
IP 66 |
|
Рабочая температура |
-10...60°С |
|
Материал корпуса |
алюминий с полиуретановым покрытием |
|
Количество каналов |
1 или 2 |
|
Источник питания |
100...240 В переменного тока или 9...36 В, специальное по заказу |
|
Дисплей |
ЖК графический дисплей, 128 х 64 точек с подсветкой |
|
Размеры |
В 258 х Ш 132 х Д 271 мм |
|
Вес |
Около 2,8 кг |
|
Потребляемая мощность |
<5 Вт |
|
Усреднение показаний |
0...99 с |
|
Частота измерения |
10...1000 Гц |
|
Используемые языки |
Русский и др. |
|
Передатчик (продолжение) |
|
|
Время отклика |
1 с, быстрее по запросу |
|
Измерительные конфигурации |
Один проход/одна труба; два прохода/одна труба; один проход/две трубы |
|
Вычислительные функции |
Усреднение/разность/сумма (только для конфигурации один проход/две трубы) |
|
Кабельные вводы |
Питания М20 х 1,5, рабочие входы 2 х М20 х 1,5, связи М20 х 1,5, сигнальные 2 х М20 х 1,5 |
|
Величины и единицы измерения |
|
|
Объемный расход |
м3/час, м3/мин, м3/с, л/час, л/мин, л/с и др |
|
Скорость потока |
м/с, и др. |
|
Массовый расход |
г/с, т/ч, кг/ч, кг/мин |
|
Объем |
м3, л и др. |
|
Масса |
г, кг, т .IX |
|
Регистратор данных |
|
|
Объем памяти |
примерно 30 ООО выборок (128 кБ), по желанию > 100 ООО (512 кБ) |
|
Регистрируемые данные |
Все измеренные и суммарные значения, параметрические наборы |
|
Передача данных |
|
|
Последовательный интерфейс |
инфракрасный IrDA, RS 232 или RS 485/Modbus RTU (опция) |
|
Данные |
Мгновенные измеренные значения, параметрические наборы и конфигурация, введенные данные |
|
Программное обеспечение KATdata |
|
|
Функциональные возможности |
Выгрузка измеренных значений/установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени |
|
Операционные системы |
Windows 2000, NT, XP, 7, Linux, Mac (опция |
|
Рабочие входы |
|
|
Гальванически изолированные от основного прибора |
|
|
Ток |
Искробезопасный Ex 1а 0...20 мА, активный или 4...20 мА пассивный, U = 30 В, R i = 50 Ом, точность 0,1% от ИЗ |
|
Рабочие выходы |
|
|
Гальванически изолированные от основной электроники |
|
|
Ток |
Значение сумматора 0,01...1000/ед., ширина 30...999 мс, пассивный (Ui= 30 В, Ii= 100 мА, Wi= 1 Вт, Ci= 10 нФ, Li= 0 мГн) |
|
Цифровой (открытый коллектор) |
Значение сумматора 0,01...1000/ед., ширина 30...999 мс, пассивный (Ui= 30 В, Ii= 100 мА, Wi= 1 Вт, Ci= 10 нФ, Li= 0 мГн) |
|
Цифровой (реле) |
Тревога, ошибка (программируемый), контакты типа С (однополюсной двойного срабатывания), U = 30 В, 1макс. 4 мА |
|
Накладные датчики |
|
|
Тип К1Ех, К4Ех |
|
|
Диапазон диаметров |
10...250 мм для К4Ех 50...3000 мм для К1Ех |
|
Размеры |
43 х 18 х 22 мм для К4Ех 60 х 30 х 34 мм для К1Ех |
|
Материал корпуса |
Нержавеющая сталь |
|
Материал оболочки кабеля |
K1L – PTFE |
|
Температурный диапазон |
-30...115°С |
|
Степень защиты |
IP 68 |
|
Длина кабеля |
5 м |
|
Маркировка взрывозащиты |
lExmaIIT4 X или lExmaIIT5 X или lExmaIIT6 X |
