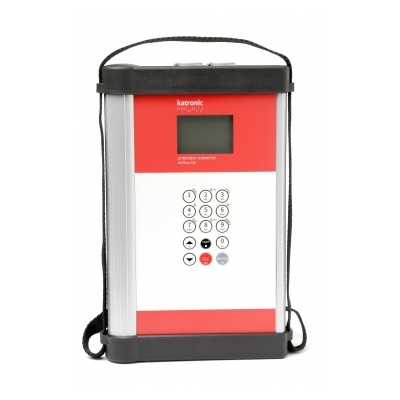

Ультразвуковой накладной расходомер KATFlow 230
Госреестр (ГРСИ): 33943-08
Ультразвуковой портативный двухканальный расходомер KATflow 230 предназначен для проведения точных измерений расхода жидкостей и сжиженных газов в напорных трубопроводах без врезки в трубопровод. Расходомер имеет встроенный регистратор и программное обеспечение для записи измеренных значений и последующей их выгрузки. Кроме того KATFlow 230 может быть снабжен штатным зондом-толщиномером для измерения толщины стенки трубы в зоне измерения расхода. Благодаря наличию Интуитивного меню, мастера установки и звукового помощника позиционирования датчиков, настройка расходомера и корректная установка датчиков занимает всего несколько минут. Двухканальная версия позволяет измерять расход одновременно на двух трубах либо на одной трубе в двухлучевом режиме. Измеренные значения могут быть переданы при помощи опциональных рабочих выходов.
Отличительные особенности ультразвукового расходомера KATFlow 230:
-
Питание от 8-ми обычных пальчиковых аккумуляторов ДА, которых хватает на 24 ч работы
-
Накладные ультразвуковые датчики с автоматическим распознаванием и штатный зонд-толщиномер
-
Графический ЖК дисплей с диагностическими и математическими функциями для двухканальных измерений
-
Возможен вариант с противоударным корпусом IP67 или с легкой сумкой для переноски всех принадлежностей, включая накладные цепи, клипсы и акустический гель
-
Выгрузка измеренных значений в режиме реального времени или после измерения через RS232 или USB при помощи программного обеспечения KATdata+
-
Питание от сети и от встроенных аккумуляторов. Доступна опция питания от внешнего аккумулятора для проведения длительных измерений (до 21 суток).
-
Измерение расхода в обоих направлениях с функцией сумматора.
-
Подходит для большинства материалов труб диаметром от 10 мм до 3000 мм
-
Интуитивное меню, мастер установки и звуковой помощник позиционирования датчиков для быстрой настройки и установки
-
Времяпролетное корреляционное измерение с использованием технологии Dual DSP для повышения точности измерения
-
Регистратор до 100 000 результатов измерений и программа для скачивания на персональный компьютер
-
Датчик-толщиномер (опция)
-
Не содержит источников ионизирующего облучения
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
|
Основные характеристики |
|
|
Принцип измерения |
Ультразвуковой времяразностный корреляционный метод |
|
Скорость потока |
0,01...25 м/с |
|
Разрешение |
0,25 мм/с |
|
Воспроизводимость |
0,15% от показания ±0,015 м/с |
|
Погрешность |
Объемный расход ± 1% от показания без калибровки, ± 0,5% от показания с калибровкой Скорость потока ± 0,5% от показания |
|
Диапазон измерений |
01.01.00 |
|
Усреднение показаний |
0...99 с |
|
Частота измерения |
10...100 Гц |
|
Время отклика |
1с |
|
Содержание газов и твердых примесей в среде |
< 10% от объема |
|
Общие |
|
|
Корпус |
Портативный |
|
Степень защиты |
IP 65 |
|
Рабочая температура |
-10...60°С |
|
Материал корпуса |
Экструдированный алюминий, Аl MG Si 0,5, литая крышка из сплава цинка GDZn AL 4 CU 1 |
|
Количество каналов |
2 |
|
Источник питания |
Встроенные аккумуляторы 8 х NiMh АА 2850 мАч, или внешний источник питания 9 В пост, тока, или внешний блок аккумуляторов 12 В, 105 Ач |
|
Время работы |
> 24 ч с полностью заряженными аккумуляторами |
|
Дисплей |
ЖК графический дисплей, 128 х 64 точки с подсветкой |
|
Размеры |
В 290 х Ш 180 х Д 37 мм |
|
Вес |
Около 2,0 кг |
|
Потребляемая мощность |
< 5 Вт |
|
Используемые языки |
Русский и др |
|
Вычислительные функции |
Среднее, разность, сумма, наибольшее |
|
Передача данных |
|
|
Последовательный интерфейс |
RS 232, USB конвертор (опция) |
|
Данные |
Мгновенные и суммарные измеренные значения, параметрические наборы и конфигурация, зарегистрированные данные |
|
Регистратор данных |
|
|
Объем памяти |
примерно 30 ООО выборок (128 кБ), по желанию > 100 ООО (512 кБ) |
|
Регистрируемые данные |
Все измеренные и суммарные значения, параметрические наборы |
|
Программное обеспечение KATdata+ |
|
|
Функциональные возможности |
Вьпрузка измеренных значений/установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени. |
|
Операционные системы |
Windows 7, Vista, 2000, NT, XP, Linux, Mac (опция) |
|
Величины и единицы измерения |
|
|
Объемный расход |
м3/час, м3/мин, м3/с, л/час, л/мин, л/с, и др. |
|
Скорость потока |
м/с, и др. |
|
Массовый расход |
г/с, т/ч, кг/ч, кг/мин |
|
Объем |
м3, л и др. |
|
Масса |
г, кг, т |
|
Зонды-толщиномеры (опция) |
|
|
Тип LT |
|
|
Температурный диапазон |
-20...40°С |
|
Диапазон измерений |
1,0...100 мм |
|
Разрешение |
0,01 мм |
|
Линейность |
0,2 мм |
|
Длина кабеля |
1,5 м |
|
Tип NT |
|
|
Температурный диапазон |
-20...60°С |
|
Диапазон измерений |
1,0...200 мм |
|
Разрешение |
0,01 мм |
|
Линейность |
0,1 мм |
|
Длина кабеля |
1,5 м |
|
Тип НТ |
|
|
Температурный диапазон |
0...500°С |
|
Диапазон измерений |
1,0...200 мм |
|
Разрешение |
0,01 мм |
|
Линейность |
0,1 мм |
|
Длина кабеля |
1,5 м |
|
Накладные датчики |
|
|
Тип K1L, K1N, К1Е |
|
|
Диапазон диаметров |
50...3000 мм для K1N/E 50...6500 мм для K1L |
|
Размеры |
60x30x34 мм |
|
Материал корпуса |
Нержавеющая сталь |
|
Материал оболочки кабеля |
K1L – ПВХ K1N/E – нержавеющая сталь |
|
Температурный диапазон |
Tип KlL: -30...80°С Тип K1N: -30...130°С Tип KlE: -30...250°С |
|
Степень защиты |
IP 66, IP 67 и IP 68 (опция) |
|
Длина кабеля |
K1L -5 м, K1N/E – 4м |
|
Тип K4L, K4N, К4Е |
|
|
Диапазон диаметров |
10...250 мм для K4N/E 10...250 мм для K4L |
|
Размеры |
43x18x22 мм |
|
Материал корпуса |
Нержавеющая сталь |
|
Материал оболочки кабеля |
K4L – ПВХ, K4N/E – нержавеющая сталь |
|
Температурный диапазон |
Тип K4L: -30...80°С Тип K4N: -30...130°С Тип К4Е: -30...250°С |
|
Степень защиты |
IP 66, IP 67 и IP 68 (опция) |
|
Длина кабеля |
K4L -5 м, K4N/E – 2,5 м |
|
Транспортировочные кейсы |
|
|
Ударопрочный кейс |
|
|
Размер |
В-190хШ-480хД-385 мм |
|
Вес |
3,7 кг |
|
Степень защиты |
IP 67 |
|
Наружный материал |
Полипропилен/резина |
|
Внутреннее наполнение |
Полиуретановая пена выоской плотности |
|
Мягкий кейс |
|
|
Размер |
В 240 хШ 350 хД 180 мм |
|
Вес |
0,5 кг |
|
Наружный материал |
Нейлон |
|
Внутреннее наполнение |
Нейлон |
|
Приспособления для крепления датчиков |
|
|
Диапазон диаметров и тип крепления |
Хомуты, нержавеющая сталь ДУ 10...40 мм Цепи и клипсы, 1м ДУ 15...310мм Цепи и клипсы, 2м ДУ 25...600 мм Цепи и клипсы, 4м ДУ 25...1200мм Текстильные ленты до 15 м ДУ 1000...3000(6500) мм Установочные приспособления, рельсы и магниты (для К4 датчиков) ДУ 10...250 мм Установочные приспособления, рельсы и магниты (для К1 датчиков) ДУ 50...3000 мм |
|
Установочное приспособление для гибких шлангов |
по заказу, нержавеющая сталь |
|
Версия: DS/KATflow200/V20 Е0910 090910 |
|
