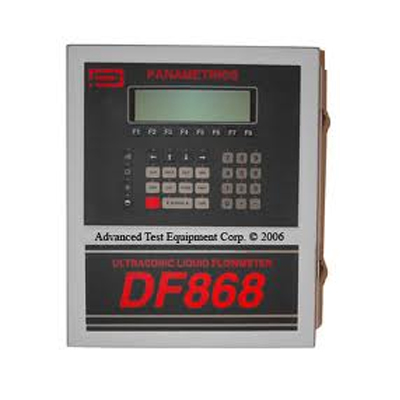

DF868 – ультразвуковой стационарный расходомер жидкости, обеспечен всеми необходимыми принадлежностями для решения большинства задач измерения расхода и энергии теплового потока. Времяимпульсный метод в сочетании с современными способами кодирования и корреляционного детектирования сигнала обеспечивает высокостабильные измерения расхода как особо чистых жидкостей, так и большинства загрязненных жидких сред. Позволяет измерять расход жидких сред, содержащих газовые пузырьки, жидкие и твердые включения, где ранее требовалось использование доплеровских расходомеров.

Ультразвуковой расходомер DF868 обладает следующими отличительными особенностями:

• два независимых программно конфигурируемых графических ЖК дисплея с разрешением 64×128 пикселей, позволяющих отображать информацию в графическом или численном формате;
• 39-ти клавишная мембранная клавиатура;
• цифровой порт RS232 или RS485, MODBUS (дополнительно);
• платы аналоговых входов и выходов 4–20 мА;
• плата для подключения термометров сопротивления по 3-х проводной схеме (дополнительно);
• импульсные или частотные выходы на суммирование (дополнительно);
• платы реле сигнализации (дополнительно);
• встроенная память, позволяющая сохранять до 43000 точек данных о параметрах потока и до 10 файлов с параметрами объектов;
• возможность определения энергии теплового потока (дополнительно)

Ультразвуковой стационарный расходомер жидкости DF868 разработан на основе испытанного портативного расходомера TransPort РT868. Прибор DF868 реализует
современную времяимпульсную технологию измерения расхода. Расходомеры DF868 имеют различные модификации и обеспечены всеми необходимымипринадлежностями для решения большинства задач по измерению расхода:
одно- и двухканальная модели;
разнообразные стационарные и накладные преобразователи, системы их установки и измерительные участки;
термометры сопротивления и другие принадлежности для измерения энергии тепловых потоков;
заказное программное обеспечение, совместимое с персональным компьютером.

Новые возможности времяимпульсного метода

Запатентованный фирмой Panametrics времяимпульсный метод в сочетании с современными способами кодирования и корреляционного детектирования сигнала обеспечивают высокостабильные измерения расхода как особо чистых жидкостей, так и загрязненных жидких сред. Этот метод охватывает 80 % случаев измерения расхода многофазных жидких сред, содержащих газовые пузырьки, жидкие и твердые включения, где ранее использовались допплеровские расходомеры из-за невозможности применения традиционных времяимпульсных расходомеров.

Встроенная функция определения энергии теплового потока

Другим важным качеством расходомеров DF868, расширяющим область их применения, является наличие встроенного программного обеспечения для определения энергии тепловых потоков, которым оснащен каждый прибор. Прибор DF868 с дополнительными датчиками температуры (термометры сопротивления) и платами ввода информации позволяет проводить измерение расхода и температуры без нарушения целостности технологического трубопровода для труб диаметром от 25 до 5000
мм. Расходомер DF868 позволяет измерять энергию тепловых потоков воды и водногликолевых смесей в системах теплоснабжения и охлаждения при температуре рабочего потока от -20 до 260 °С. При проведении тепловых измерений для других сред необходимо получить консультацию в
Компании GE Sensing. Для гарантированного сопряжения с существующими датчиками температуры модель DF868 снабжена тремя платами аналогового ввода. Плата преобразователей обеспечивает питание по токовой петле 24 В постоянного тока и имеет два изолированных входа 4-20 мА для подключения преобразователей. Для практических задач, требующих непосредственного подключения термометров сопротивления (без нормирующего преобразователя), плата имеет два изолированных входа, обеспечивающих трехпроводную схему включения датчиков, для измерения температур в от -100 до350 °C.

Двойной жидкокристаллический дисплей, большой набор входных/выходных сигналов

Любая модель DF868 имеет два независимых дисплея, которые программируются пользователем и позволяют отображать значения различных параметров как в
графическом, так и в цифровом формате. Например, можно наблюдать в режиме реального времени значения расхода рабочей среды в цифровом формате, а диаграмму изменения расхода и форму акустической волны с целью диагностики неисправностей в графическом формате. В цифро-графическом формате также отображаются данные из встроенного блока памяти, способного хранить до 43000 данных. Кроме того, данная модель имеет до 12 изолированных выходов 4-20 мА, до
шести реле сигнализации в обычном или герметичном исполнении и до 12 частотных выходов/выходов на сумматоры.

Снижение затрат, возможность поиска утечек и повышение эксплуатационных характеристик при использовании двухканального модели

Дополнительная двухканальная/двухлучевая модель позволяет пользователю изменять конфигурацию системы для решения целого ряда практических задач измерения. Она может быть использована для измерения расхода в двух различных трубопроводах одним прибором, что значительно снизит затраты на точку измерения. Для уменьшения эффектов, связанных с искажением профиля скорости потока из-за завихрений и поперечных течений, используется установка двух пар ультразвуковых преобразователей в перпендикулярных плоскостях с целью формирования ортогональных акустических лучей.
Для достижения максимального удобства в работе возможно использование различных комбинаций стационарных и накладных преобразователей и методов измерения в разных каналах. При решении любых задач, где используется данная модель расходомера DF868, непрерывно измеряются расходы жидкостей в обоих каналах, а также определяются их сумма, разность и среднее значение.
При определении утечек расход измеряется в двух различных точках одного трубопровода и по разности его значений устанавливается наличие утечки.

Накладные преобразователи

Использование накладных преобразователей позволяет проводить измерения скорости рабочего потока в металлических, пластиковых и даже в покрытых бетоном трубопроводах без нарушения их целостности. Установка преобразователей на месте может быть осуществлена с помощью большого набора монтажных приспособлений, учитывающих материал и размеры трубопровода, тип преобразователя и метод крепления (например, с помощью цепей, металлической ленты,
“липучки" - VELCRO®, магнитов, болтов или сварных стальных скоб с перфорированными металлическими лентами). Универсальная система монтажа накладных преобразователей включает в себя блоки-фиксаторы с линейкой для установки необходимого расстояния между датчиками с целью обеспечения высокой
точности измерения. Кроме того, специальная система монтажа позволяет устанавливать миниатюрные накладные преобразователи на трубы диаметром от 13 до50 мм.

Стационарные преобразователи – максимальная точность измерения

Стационарные преобразователи фирмы Panametrics, применение которых не приводит к уменьшению сечения трубопроводов, могут быть использованы для эффективного решения большинства задач измерения расхода. Реализация времяимпульсного метода при правильной установке преобразователей позволяет получить величину погрешности менее 1 %, которая является достаточной для большинства практических задач, требовавших ранее дорогостоящих предварительно откалиброванных расходомеров. Диапазон измерения скорости рабочего потока лежит в пределах от 0,03 до 12,2 м/с при диаметрах трубопровода от 13 до5000 мм. Разработанные способы монтажа преобразователей не дают возможности загрязнениям накапливаться в местах установки, не приводят к уменьшению сечения трубопровода и, тем самым, к потере давления. DF868 - прибор с цифровой обработкой информации, исключающей дрейф, не имеет движущихся частей и не нуждается в регулярном техническом обслуживании.

Автоматическая адаптация к изменению свойств среды

Все расходомеры DF868 реализуют уникальную технологию автоматической следящей коррекции окна приема (АСКОП), использование которой обеспечивает высокую точность измерения расхода даже в тех случаях, когда свойства жидкости изменяются или неизвестны. АСКОП динамично изменяет размеры окна приема при изменении скорости звука в жидкости.

Подходят все акустически проводящие жидкости, включая большинство чистых жидкостей, а также многие жидкие среды, содержащие твердые включения и газовые пузырьки. Максимально возможное при измерении количество включений зависит от типа используемых ультразвуковых преобразователей, частоты, длины хода ультразвукового луча и конфигурации трубопровода.

------------------------------------------------
