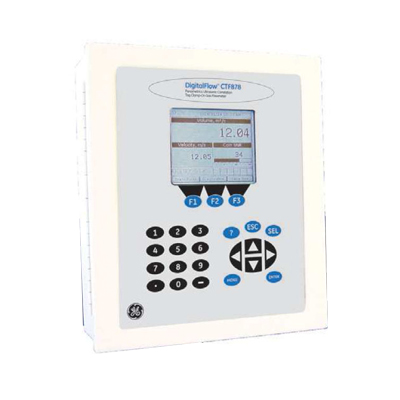

Ультразвуковой расходомер DigitalFlow CTF878 – полностью укомплектованная система с накладными ультразвуковыми преобразователями, предназначенная для измерения расхода большинства газов, включая следующие:
• Природный газ
• Сжатый воздух
• Горючие газы
• Агрессивные газы
• Токсичные газы
• Высокочистые газы
• Газы разделения воздуха
• Специальные газы

Характеристики

• Применимы для металлических труб с давлением, близким к атмосферному
• Накладные ультразвуковые преобразователи, не требующие врезки в трубопровод
• Отсутствие деталей, контактирующих с измеряемой средой
• Отсутствие движущихся деталей или узлов
• Отсутствие потерь давления
• Простота установки
• Низкая потребляемая мощность
• Расчет объемного расхода, приведенного к нормальным условиям
• Применимы для широкого диапазона рабочих температур
• Измерение расхода высокоскоростных потоков

Дополнительные входы/выходы

• Шесть дополнительных слотов, применимых для любой комбинации следующих плат входа/выхода:
• Аналоговые выходы: выбор до 3-х плат выходов, каждая с 4-мя изолированными выходами 0/4-20 мА, максимальная нагрузка 1000 Ом
• Аналоговые входы: Выбор до 3-х плат одного из следующих типов:
• Плата ввода сигналов от преобразователей с двумя изолированными выходами 4-20 мА и питанием 24 В постоянного тока по токовой петле
• Плата для термометров сопротивления с двумя изолированными входами для подключения по 3-х проводной схеме; пределы измерения от-100 до 350 °С, градуировка Pt 100.
• Выходы на суммирование / частотные выходы: выбор до 3-х плат выходов на суммирование/частотных выходов, каждая из которых имеет 4 выхода, 10 кГц максимум. Все платы позволяют выбирать функции программным путем в двух режимах:
• Режим суммирования: один импульс на единицу параметра (например, 1 импульс/м3)
• Частотный режим: частота пропорциональна амплитуде пара-метра (например, 10 Гц = 1 л/мин)
• Реле сигнализации: Выбор до 2-х плат одного из следующих типов:
• Плата с тремя реле Form-C обычного исполнения: 120 В переменного тока, 28 В постоянного тока максимум, 5 А максимум; постоянный ток, 30 Вт максимум; переменный ток 60 ВА
• Плата с тремя реле Form-C герметичного исполнения: 120 В переменного тока, 28 В постоянного тока максимум, 2 А максимум; постоянный ток, 56 Вт максимум; переменный ток 60 ВА

Цифровой интерфейс

• Стандартный: RS232
• Дополнительно: RS485

Запись данных:

Емкость памяти (линейного или циклического типа) позволяет сохранять до 6900 точек данных о параметрах потока

Функции дисплея:

• Отображение параметров потока в численном или графическом формате
• На экране дисплея также отображаются данные, занесенные в память прибора и диагностические параметры

Соответствие нормам ЕС

Система соответствует ЕМС директиве 89/336/ЕЕС, 73/23/ЕЕС LVD (Installation Category II, Pollution Degree 2)

Накладные ультразвуковые преобразователи, температурный диапазон

• От – 40 до 130°С

Монтаж

Зажимные приспособления из анодированного алюминия или нержавеющей стали с жесткими направляющими, цепью или лентой
• Зажимные приспособления для труб диаметром от 6-ти до 8-ми дюймов (от 150 до 200 мм): CFG-V8
• Зажимные приспособления для труб диаметром от 8-ми до 12-ти дюймов (от 200 до 300 мм): CFG-V12
• Зажимные приспособления для труб диаметром от 12-ти до 40-а дюймов (от 300 до1000 мм): CFG-PI.

Категория исполнения

• II 2 GD EEx md IIC T6
• –40°C to +75°C, Kema 02ATEX2337X;
• CSA C U Class I, Div. 1, Groups B,C,D,
• LR44204 (1402662)

Кабели ультразвуковых преобразователей

• Стандартные: одна пара коаксиальных кабелей типа RG62 AU
• Дополнительно: длина до150 м, максимум

Датчики давления и температуры

Поставляются по требованию.

------------------------------------------------
