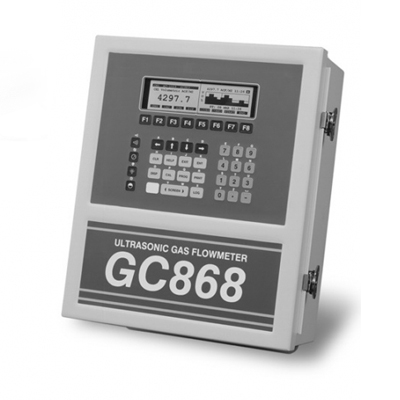

Ультразвуковой расходомер DigitalFlow GC868 – полностью укомплектованная система с накладными ультразвуковыми преобразователями, предназначенная для измерения расхода большинства газов, включая следующие:

• Природный газ
• Сжатый воздух
• Горючие газы
• Агрессивные газы
• Токсичные газы
• Высокочистые газы
• Газы разделения воздуха
• Специальные газы
• Пар

Второе поколение ультразвуковых расходомеров газов с накладными преобразователями
Исторически сложилось так, что измерение расхода с использованием накладных ультразвуковых преобразователей было ограничено только жидкими средами. Существующие технологии не могли работать на металлических трубах, содержащих газ. Несколько лет назад компания GE Infrastructure Sensing создала новую технологию, которая позволила расширить применение накладных ультразвуковых преобразователей в область измерения расхода газов.

Постоянное совершенствование этой новой технологии привело к созданию второго поколения расходомеров газов с накладными ультразвуковыми преобразователями – DigitalFlow GC868. Эти расходомеры позволяют измерять расход газов при высоком и низком давлении в трубах, выполненных из металла и большинства других материалов.
Расходомер может быть использован для измерения расхода практически любого газа. Его применение особенно эффективно при измерении расхода газов, вызывающих эрозию и коррозию; токсических, высокочистых или стерильных газов, а также в практических задачах, где врезка датчиков в трубу нежелательна. Отсутствие необходимости врезки в трубопровод позволяет существенно снизить затраты на монтаж. Прибор не имеет деталей, контактирующих с измеряемой средой, или движущихся узлов, что исключает необходимость его регулярного технического обслуживания. Монтаж прибора не вызывает потерь давления в трубопроводе. Расходомер GC868 имеет очень широкий динамический диапазон.

Новый прибор прошел большой объем испытаний на металлических трубах, содержащих воздух, водород и природный газ в широком диапазоне диаметров труб - от 0,75 до 24 дюймов. Использование запатентованной времяимпульсной корреляционной технологии детектирования позволило получить очень высокую точность измерения - относительная погрешность менее ±2%, а при увеличении времени усреднения может быть достигнута погрешность ±1%. Результаты испытаний показали воспроизводимость ±0,5% от показаний.

Система GC868 включает в себя электронный блок, пару новых ультразвуковых накладных преобразователей для газов, предусилитель и монтажные приспособления для установки преобразователей на трубопроводе.

Расходомер GC868 реализует времяимпульсную технологию измерения расхода
При реализации времяимпульсного метода используется пара ультразвуковых преобразователей, каждый из которых посылает и принимает кодированные ультразвуковые сигналы, проходящие через измеряемую среду. При течении среды время прохождения сигнала по направлению движения потока меньше, чем время прохождения сигнала против потока; разность этих значений пропорциональна скорости потока. GC868 измеряет эту разность времен и, используя запрограммированные параметры трубы, определяет расход потока и его направление.

Характеристики ультразвукового расходомера DigitalFlow GC868:

• Накладные ультразвуковые преобра-зователи, не требующие врезки в тру-бопровод
• Отсутствие деталей, контактирующих с измеряемой средой
• Двухканальная / двухлучевая версия
• Отсутствие движущихся деталей или узлов
• Отсутствие потерь давления
• Вывод значений скорости звука
• Простота установки
• Расчет объемного расхода, приведен-ного к нормальным условиям
• Определение массового расхода пара
• Коррекция сжимаемости
• Применимы для широкого диапазона рабочих температур и давлений

------------------------------------------------
