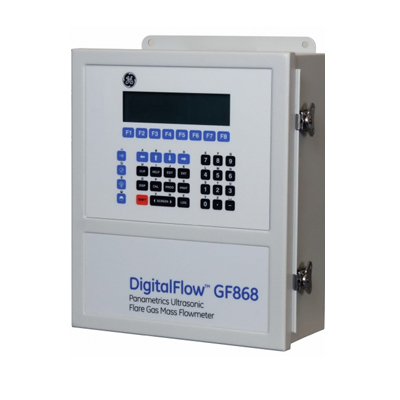

Fluid Types

Flare and vent gases

Pipe Materials

All metals, fiberglass. Consult GE for other materials.

МОДЕЛЬ

СТАНДАРТ (100 м/с)

УВЕЛИЧЕННЫЙ ДИАПАЗОН (120 м/с)

Размер трубы

Diagonal 45

от 50 до350 ммNB ANSI

от 100 до 300 ммNB ANSI

Bias 90

от 400 до3000 ммNB ANSI

от 350 до3000 ммNB ANSI

ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ (СКОРОСТЬ)

Скорость потока

от 0.3 до ±100 м/с

от 0.3 до +120 м/с

Одноходовой метод

±2-5%

±2-5%

Двуходовой метод

±1.4-3.5%

±1.4-3.5%

Скорость потока

от 0.03 до ±0.3 м/с

от 0.03 до ±0.3 м/с

Одноходовой метод

±0.004 м/с

±0.006 м/с

Двуходовой метод

±0.003 м/с

±0.004 м/с

Диапазон

от -100 до 100 м/с (двунаправленный)

от 0.03 до - 120 м/с (однонаправленный)

Динамический диапазон

3280:1

3940:1

Молекулярный вес (МВ) (углеводородные смеси)

от 2 до 120 г/моль ±1.8%

от 2 до 6 г/моль ±2-10%
от 6 до 120 г/моль ±1.8-2%

Массовый расход (углеводородные смеси)

Одноходовой метод

от 3% до 7%

от 3% до 7%

Двуходовой метод

от 2.4% до 5%

от 2.4% до 5%

Воспроизводимость

±1 % при скорости потока от 30 см/с до 120 м/ с
Точность зависит от размера трубы и метода измерения
После калибровки можно достичь точности до ±0.5%.
Характеристики справедливы для потока с полностью развитым профилем и скоростью более 0,3 м/с и зависят от установки преобразователей. При этом может быть необходимо наличие прямых участков трубопровода длиной 20•D и 10•D, соответственно, до места установки и после него

Параметры измерений

Mass flow, standard and actual volumetric flow, totalized flow, molecular weight, speed of sound, and flow velocity

Электроника

Измерение потока

Времяимпульсный корреляционный метод Correlation Transit- Time

Корпус

Стандарт: Алюминий с эпоксидным покрытием, погодоустойчивый
Дополнительно: Нержавеющая сталь, стеклопластик, взрывозащита, огнеупорная оболочка

Размеры и вес

36,2 × 29 × 13 см
5 кг

Количество каналов:

Стандартное исполнение: один канал
Дополнительно: два канала (измерение в двух различных трубах или двуходовой способ для измерения в одной трубе)

Дисплей

Два независимых, с программной конфигурацией, жидкокристаллических графических дисплея с разрешением 64 × 128

Клавиатура

39-ти клавишная мембранная клавиатура

Энергопотребление

20Вт макс.

Рабочая температура

от –20°C до55°C

Температура хранения

от –55°C до75°C

Стандартные входы

Два изолированных 0/4 - 20 мA входа (121Вт ) с встроенным элементом питания 24 В постоянного тока

Стандартные выходы

Шесть 4 - 20 мA выхода, назначаемых через ПО:
Два выхода 550Вт макс нагрузки
четыре выхода 1кВт макс. нагрузки

Дополнительные входы/выходы

Доступно 4 гнезда для размещения следующих плат:

Аналоговая плата с 4 изолированными выходами 0/4 - 20 мA, 1 кВт макс. нагрузки

Аналоговые платы входа дух типов:

• 2 изолированных входа 4 - 20 мA, и питанием по цепи 24 В
• Плата для термометров сопротивления с двумя изолированными входами с 3-х проводной схемой подключения; диапазон измерения от -100 до 350°С

Выходы на суммирование/частотные выходы
Выбор до 4 плат выходов на суммирование/частотных выходов, каждая из которых имеет 4 выхода, 10 кГц максимум. Все платы позволяют выбирать функции программным путем в двух режимах:

• Режим суммирования: 1 импульс на определенную единицу параметра (например, 1 импульс/м³)
• Частотный выход: 5-ти вольтовый, пропорциональный амплитуде измеряемого параметра (например, 10 Гц = 1 м³/час)

Реле сигнализации

• Плата реле сигнализации с 3 герметичными реле с перекидным контактом; 120 VAC, 28 VDC max, 2A max;
  DC 56W max, AC 60 VA

Цифровые интерфейсы

Стандарт: RS232
Дополнительно: RS485 (многопользовательский)
Дополнительно: HART® протокол
Дополнительно: Modbus® RS485 или TCP/IP
Дополнительно: Ethernet TCP/IP
Дополнительно: OPC server
Дополнительно: Foundation Fieldbus

Функции дисплея

На экран дисплея выводятся значения расхода в численном или графическом формате, а также данные из памяти и диагностические параметры
