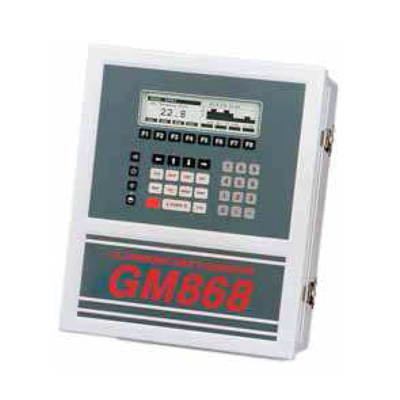

Ультразвуковой расходомер DigitalFlow GM868
Артикул: не указано
Госреестр (ГРСИ): 50009-12
Госреестр (ГРСИ): 50009-12
Расходомер GM868 может быть установлен на трубопроводах или газоходах (круглого или квадратного сечения) и используется для решения целого ряда практических задач измерения расхода газов:
- Вентиляционные газы
- Дымовые газы
- Факельные газы
- Биогазы
- Отходящие газы
- Контроль выбросов
- Контроль процессов сжигания отходов
- Контроль в процессах улавливания паров
Характеристики
| Аппаратное обеспечение | |
|---|---|
| Количество каналов | Стандартное исполнение: один канал |
| Дополнительно: два канала (измерение в двух различных трубах или двухлучевой способ для измерения в одной трубе) | |
| Материал корпуса | Стандартное исполнение: алюминий с лакокрасочным покрытием (соответствует FM/CSA для зон Div. 2, Class I, Groups A, B, C & D) |
| Дополнительно: нержавеющая сталь, стеклопластик или взрывозащитное исполнение | |
| Размеры и вес | стандартное исполнение: 36,2 ×29 ×13 см, 5 кг |
| Размеры труб или газоходов (наружный диаметр) | От 25 до 3000 мм и больше |
| Параметры окружающей среды | |
| Рабочая температура | От -10 до 55 °С |
| Температура хранения | От -10 до 70 °С |
| Пределы измерения и погрешность | |
| Пределы измерения скорости (реверсивный поток) | От -46 до -0,03 м/с |
| От 0,03 до 46 м/с | |
| Относительная погрешность измерения скорости | ±1 % при скорости потока в пределах от ±3 до ±46 м/с. |
| Примечание: погрешность зависит от размеров трубы и использования 1 или 2-х ходового способа измерения. | |
| Динамический диапазон | 1550:1 |
| Воспроизводимость | От ±0,2 до ±0,5 % при скорости потока от 0,3 до 46 м/с. |
| Примечание: характеристики справедливы для потока с полностью развитым профилем скорости и зависят от установки преобразователей. При этом, может быть необходимо наличие прямых участков трубопровода длиной 20•D и 10•D, соответственно, до места установки преобразователей и после него. | |
| Электронный блок | |
| Напряжение, частота, мощность | 110, 120, 220, 240 В ±10 % переменного тока, 50/60 Гц, 20 Вт |
| От 12 до 28 В постоянного тока, 10 Вт | |
| Защита | Встроенная, от перенапряжения/молниезащита |
| Ввод/вывод информации | |
| Клавиатура | 39-ти клавишная мембранная клавиатура |
| Дисплей | Два независимых, с программной конфигурацией жидкокристаллических графических дисплея с разрешением 64 ×128. |
| Принтер, терминал или компьютер | Подключение через последовательный порт RS232. |
| Выходы | |
| Измеряемые параметры (устанавливаются для любого типа выхода) | Скорость: от 0 до 46 м/с |
| Объемный расход: действительное значение (для получения величины объемного расхода, приведенного к нормальным условиям, необходим ввод значений температуры и давления) | |
| Скорость звука | |
| Диагностические параметры | |
| Аналоговые выходы | Стандартные: два изолированных от 4 до 20 мА (максимальная нагрузка 550 Ом) |
| Дополнительно: выбор до трех дополнительно устанавливаемых плат, каждая из которых имеет 4 изолированных выхода от 4 до 20 мА (1 кОм максимальная нагрузка) | |
| Цифровые выходы | Стандартный: последовательный порт RS232 |
| Дополнительно: RS485 | |
| Выходы на суммирование/частотные выходы (дополнительно) | Выбор до трех дополнительных плат, каждая из которых имеет 4 выхода, 10 кГц максимум. Все платы позволяют выбирать программным путем функции в двух режимах |
| Режим суммирования | 1 импульс на единицу параметра (например, 1 импульс/м3) |
| Частотный выход | 5-ти вольтовый, пропорциональный амплитуде измеряемого параметра (например, 10 Гц = 1 м3/час) |
