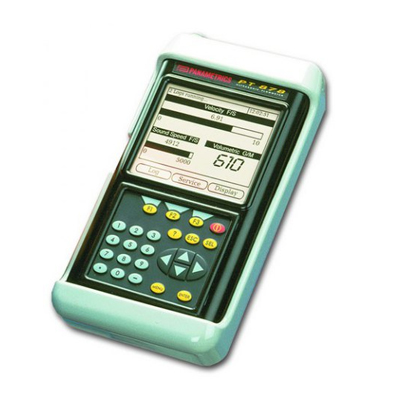

Ультразвуковой расходомер PT878
Госреестр (ГРСИ): 14772-06
Ультразвуковой расходомер PT878 предназначен для измерения расхода жидкости снаружи трубы (пластмассовой, металлической или бетонированной) без врезки, что позволяет избежать падения давления, утечки и загрязнения.
Преимуществом расходомеров Panametrics является цифровая обработка сигнала и высокотехнологичное исполнение датчиков, что позволяет надежно работать на сложных жидкостях, на проблемных трубопроводах, в переходных условиях, с высокой помехоустойчивостью и точностью во всем диапазоне расходов жидкости. Цифровая обработка сигнала и встроенная диагностика показаний значительно уменьшает зависимость точности измерений от ошибок персонала.
Это расходомер с небольшими размерами и весом, легкий в использовании. Большой жидкокристаллический дисплей (ЖКД) позволяет отображать скорость потока, объемный расход и энергию теплового потока в цифровом и графическом форматах. Блок подзаряжаемых батарей с универсальным зарядным устройством входят в комплект этого прибора и обеспечивают возможность его использования практически в любых промышленных условиях.
Ультразвуковой расходомер PT878 обладает следующими отличительными особенностями:
-
Компактный, легкий и простой в использовании.
-
Неинтрузивное измерение расхода для труб основных размеров и материалов, включая трубопроводы с футеровкой.
-
Измеряет скорость, объемный расход и энергетический поток.
-
Рассчитывает суммарный расход и динамические параметры.
-
Регистрирует более 100 000 замеров расхода.
-
Пользовательский интерфейс поддерживает различные языки.
Приложения
-
Питьевая вода и сточные воды
-
Вода систем охлаждения и подогрева
-
Сверхчистые жидкости и вода
-
Сырая нефть, дизельное масло и нефтяные остатки, смазочные масла
-
Очищенные углеводороды
-
Химреагенты
-
Другие жидкости
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Типы жидкостей |
Звукопроводящие жидкости, включая чистые жидкости, а также большинство жидкостей с пузырьками газа и твердыми включениями. Максимальное содержание примесей зависит от преобразователя, несущей частоты запроса, длины канала и конфигурации трубы. |
|
Размер трубы |
от12.7 ммдо7.6 ми более |
|
Толщина стенки трубы |
до76.2 мм |
|
Материал трубы |
Все металлы и большинство пластиков. Информацию по бетону, композитным материалам и магистральным трубам с избытком коррозии можно получить дополнительно. |
|
Погрешность измерения для клещевых датчиков (Скорость) |
|
| Точность зависит от размера трубы и типа измерений (одноканальное или двухканальное). Точность до ±0.5% может быть достигнута при калибровке в процессе работы | |
|
Воспроизводимость |
±0.1% до 0.3% показаний |
|
Диапазон (в двух направлениях) |
–12.2 до 12.2 м/с |
|
Динамический диапазон |
400:1 |
| Характеристики подразумевают полноценный профиль потока (обычно 10 диаметров по потоку и 5 диаметров против потока на прямом участке трубы) и скорость потока более 0.3 м/с. | |
|
Параметры измерений |
Объемный расход, полный расход, скорость потока |
|
|
|
|
ЭЛЕКТРОНИКА |
|
|---|---|
|
Измерение расхода |
Времяимпульсный метод с использованием накладных или стационарных преобразователей |
|
Корпус |
Водонепроницаемый, IP67 |
|
Габариты |
Вес 1.36 кг, |
|
Дисплей |
Графический ЖКД с разрешением 240 ´ 200 пикселей и подсветкой |
|
Клавиатура |
25-ти клавишная, покрытая резиной мембранная клавиатура |
|
Внутренние батареи |
Подзаряжаемые батареи: 9-11 час. непрерывной работы |
|
Зарядное устройство. Вход |
100-250 В перем. тока, 50/60 Гц, 0,38 А |
|
Память |
FLASH память, возможность увеличить объем |
|
Рабочая температура |
От –20 до 55°С |
|
Температура хранения |
От –40 до 70°С |
|
Для обеспечения макс. срока службы батарей не рекомендуется их хранить при температуре, превышающей 35°С, более 1 месяца. |
|
|
Стандартные входы/выходы |
|
|
Цифровой интерфейс |
ИК-коммуникационный порт для подключения к принтеру или ПК |
|
Программирование параметров объекта |
|
|
Регистрация данных |
|
|
Функции дисплея |
|
|
НАКЛАДНЫЕ УЛЬТРАЗВУКОВЫЕ ПРЕОБРАЗОВАТЕЛИ |
|
|
Температурный диапазон |
Точный температурный диапазон смотрите в технических характеристиках конкретных преобразователей. |
|
Монтаж |
Крепления с использованием лент или цепей из нержавеющей стали, сварки или магнитов |
|
Применение |
|
|
Электроника прибора PT878 рассчитана на преобразователи общего назначения |
|
|
Кабели |
|
|
|
|
|
ТОЛЩИНОМЕР |
|
|
Преобразователь |
Преобразователь с двойным элементом |
|
Пределы измерения толщины |
от1.3 ммдо76.2 мм |
|
Материалы труб |
Большинство металлов и пластмасс, используемых для изготовления труб |
|
Погрешность |
Обычная ±1% или ±0,05 мм |
|
Температурный режим |
Непрерывная работа при температурах до 37°С; |
|
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
|
|
Программное обеспечение для ПК |
TransPort PT878 подключается к ПК через ИК-порт и ОС Windows®, подробности смотрите в руководстве по использованию. |
|
Принтер |
|
|
RS232-to-Infrared |
ИК-адаптер совместим с любым последовательным портом ПК. |
