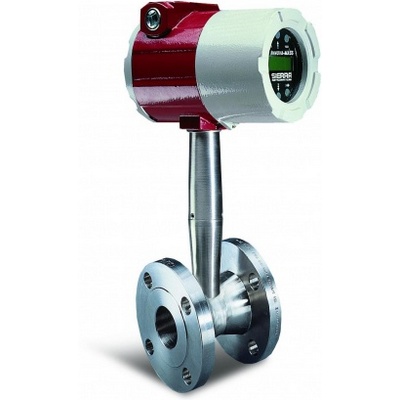

Вихревой многопараметрический расходомер INNOVA-MASS 240
Госреестр (ГРСИ): 53681-19
Многопараметрические массовые вихревые расходомеры Irinova-Mass® компании Sierra Instruments измеряют до пяти рабочих параметров с одной точки измерения в трубе. Расходомер может измерять скорость потока, температуру и давление и рассчитывать массовый расход, объемный расход и плотность. Измерение всех рабочих параметров одним прибором значительно уменьшает погрешность измерения и сокращает общие расходы на установку. Встраиваемые расходомеры Innova-Mass Модель 240 выпускаются для труб Ду 12,5; 20; 25; 37,5; 50; 62,5; 75; 100; 150 и 200 мм с фланцами ANSI или Dn16 или вафельная конструкция. Зондовые расходомеры серии 241 можно использовать на трубах Ду от 50 мм и выше. Возможна комплектация для холодной врезки, включая лубрикатор, запорную арматуру и устройство вывода.
Основные характеристики:
- Измерение объемного и массового расхода газов, жидкостей или пара
- Умная электроника расширяет нижний предел измерений до числа Рейнолдса, равного 5000
- Идеален для измерения пара
- Настраиваемые выходы по пяти рабочим параметрам в одном расходомере:
- - массовый расход
- - объемный расход
- - температура
- - давление
- - плотность
- Настраиваемые диапазоны измерения, тревожные выходы и дисплей
- Настраивается при помощи шести кнопок или магнитом через врывозащитное окно
- Динамический диапазон до 30:1
- Температура до 400°С
- Давление до 10,3 МПа
- Фланцевое (Ду от 12,5 до 200 мм) и зондовое (Ду более 50 мм) исполнения
- Сертификаты утверждения типа средств измерения, Ех и разрешение на применение
- Встроенный вычислитель для приведения расхода природного газа по AGA-8
- Полноценный HART протокол. Опциональный MODBUS протокол
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Рабочие значения |
Жидкости |
Газ и пар |
|
Массовый расход |
± 1% от расхода в диапазоне 30:1(3) |
±1,5% от расхода(2) в диапазоне 30:1(3) |
|
Объемный расход |
± 0,7% от расхода в диапазоне 30:1(3) |
±1% от расхода(2) в диапазоне 30:1(3) |
|
Температура |
±1°С |
±1°С |
|
Давление |
0,4% от полной шкалы датчика |
0,4% от полной шкалы датчика |
|
Плотность |
0,3% от показания |
0,3% от показания(2) |
Примечания:
(1) Погрешности указаны для массового расхода в трубе
(2) Свыше 50 до 100% от полной шкалы датчиков.
(3) Указан номинальный диапазон.
Точный диапазон зависит от жидкости и типа трубы.
|
Повторяемость |
|
|
Массовый расход |
± 0,2% от показания |
|
Объемный расход |
± 0,2% от показания |
|
Температура |
± 0,1 «С |
|
Давление |
± 0,05% от полной шкалы |
|
Плотность |
± 0,1% от показания |
|
Стабильность |
12 месяцев |
|
Массовый расход |
± 0,2% от макс.показания |
|
Объемный расход |
мизерная величина |
|
Температура |
± 0,05°С максимум |
|
Давление |
±0,1% от полной шкалы максимум |
|
Плотность |
± 0,1% от показания максимум |
|
Время измерения |
Настраиваемое от 1 до 100 с |
|
Характеристики рабочей среды |
|
|
По используемому материалу |
|
|
Любой газ, жидкость или пар, совместимые с нержавеющей сталью 316L, С276 Hastalloy ® или углеродистой сталью А105. Не рекомендуется для мультифазных жидкостей. |
|
|
По расходу |
|
|
Типовые диапазоны массового расхода приведены в таблице ниже. Точные диапазоны расхода зависят от среды и размера трубы. |
|
|
Максимальные и минимальные расходы воды, м3/ч |
||||||||
|
Ду 12,5 |
Ду 20 |
Ду 25 |
Ду 37,5 |
Ду 50 |
Ду 75 |
Ду 100 |
Ду 150 |
Ду 200 |
|
0,2 5 |
0,7 9 |
0,5 15 |
1,3 38 |
2,1 63 |
4,7 150 |
8,1 244 |
18 554 |
32 970 |
|
Требования к прямолинейным участкам (в Ду) |
||
|
Входящий |
Исходящий |
|
|
Одно колено 90° перед расходомером |
10 Ду |
5 Ду |
|
Два колена 90° перед расходомером |
15 Ду |
5 Ду |
|
Два колена 90° перед расходомером в разных плос (Если три изгиба 90е, рекомендация удвоить длин) |
25 Ду |
10 Ду |
|
Сужение перед расходомером |
Ю Ду |
5 Ду |
|
Расширение перед расходомером |
20 Ду |
5 Ду |
|
Частично закрытая задвижка перед расходомером (Если открыта полностью, базовые требвования к участку перед задвижкой) |
25 Ду |
10 Ду |
|
Максимальные и минимальные расходы воздуха нм3/ч(1) |
|||||||||
|
Давление, Мпа |
Ду 12,5 |
Ду 20 |
Ду 25 |
Ду 37,5 |
Ду 50 |
Ду 75 |
Ду 100 |
Ду 150 |
Ду 200 |
|
0 |
1,1 |
1,8 |
2,9 |
7,6 |
13 |
29 |
52 |
116 |
204 |
|
10 |
24 |
53 |
13 |
217 |
486 |
846 |
1 916 |
33 534 |
|
|
0,69 |
2,9 |
5,3 |
8,8 |
22 |
36 |
81 |
141 |
319 |
560 |
|
79 |
187 |
412 |
1 016 |
1 694 |
3 792 |
6 601 |
14 954 |
26 198 |
|
|
1,38 |
4,1 |
7,1 |
12 |
29 |
49 |
109 |
189 |
429 |
752 |
|
150 |
358 |
772 |
2 788 |
3 170 |
7 098 |
12 356 |
27 991 |
39 484 |
|
|
2,07 |
5,0 |
8,8 |
14 |
35 |
58 |
129 |
225 |
509 |
893 |
|
221 |
525 |
1 132 |
2 794 |
4 647 |
10 404 |
18 111 |
28 718 |
37 972 |
|
|
2,76 |
5,9 |
10 |
16 |
39 |
65 |
145 |
253 |
574 |
1 005 |
|
294 |
693 |
1 491 |
3 674 |
6 124 |
13 711 |
18 318 |
27 579 |
36 465 |
|
|
3,45 |
6,5 |
12 |
17 |
42 |
71 |
159 |
276 |
625 |
1 095 |
|
365 |
861 |
1 851 |
4 560 |
7 600 |
13 289 |
17 549 |
26 421 |
34 934 |
|
Примечания:
(1) Стандартные условия: 20° С и 1 атмосфера.
|
Максимальные и минимальные расходы насыщенного пара нм3/ч |
|||||||||
|
Давление, Мпа |
Ду 12,5 |
Ду 20 |
Ду 25 |
Ду 37,5 |
Ду 50 |
Ду 75 |
Ду 100 |
Ду 150 |
Ду 200 |
|
0,034 |
3,4 |
7,1 |
12 |
29 |
48 |
108 |
188 |
425 |
744 |
|
31 |
72 |
156 |
384 |
639 |
1 432 |
2 492 |
5 646 |
9 891 |
|
|
0,69 |
4,2 |
16 |
27 |
66 |
110 |
246 |
429 |
971 |
1 702 |
|
159 |
376 |
815 |
2 008 |
3 346 |
7 491 |
13 040 |
29 541 |
51 753 |
|
|
1,38 |
7,6 |
22 |
36 |
89 |
148 |
332 |
579 |
1 311 |
2 297 |
|
291 |
685 |
1 485 |
3 657 |
6 095 |
13 647 |
23 756 |
53 815 |
94 279 |
|
|
2,07 |
11 |
26 |
44 |
107 |
179 |
401 |
697 |
1 585 |
2 767 |
|
422 |
994 |
2 154 |
5 306 |
8 884 |
19 802 |
34 471 |
78 088 |
136 806 |
|
|
2,76 |
15 |
31 |
50 |
123 |
205 |
459 |
799 |
1 811 |
3 172 |
|
555 |
1 306 |
2 832 |
6 976 |
11 626 |
26 031 |
45 314 |
102 650 |
179 836 |
|
|
3,45 |
18 |
34 |
56 |
137 |
229 |
512 |
891 |
2 019 |
3 538 |
|
692 |
1 553 |
3 521 |
8 674 |
14 456 |
32 368 |
56 344 |
127 637 |
194 753 |
|
Требования к разности давлений, ΔР
Изобары потери давления встроенных расходомеров для воздуха при 20°С и давлении 0,1014 МПа
Изобары потери давления встроенных расходомеров для воды при 20°С.
|
Линейный диапазон |
|
|
Умная электроника корректирует минимальный расход до числа Рейнолдса равным 5000. Число Рейнолдса рассчитывается, исходя из реальных значений давления и температуры, измеряемых прибором. Диапазон зависит от среды, схемы соединения и размера трубы. По Вашему применению проконсультируйтесь с производителем. |
|
|
Диапазон скоростей для идеальных условий следующий |
Жидкости 30:1 – минимум 0,3 м/с, максимум 9,1 м/с Газы 30:1 – минимум 3 м/с, максимум 91 м/с |
|
Давление рабочей среды |
||
|
Метод соединения |
Материал |
Класс |
|
Фланцевый |
Нерж.ст. 316L, угл.ст. А105, С276 Hastalloy® |
150, 300, 600 |
|
Вафер |
Нерж.от. 316L, угл.ст. А105, С276 Hastalloy® |
600 |
|
Диапазон датчиков давления |
|
|
Диапазоны датчика давления(1) МПа |
|
|
Полная шкала рабочего давления, МПа |
Максимальное превышение давления, МПа |
|
2 |
4 |
|
7 |
14 |
|
20 |
41 |
|
34 |
69 |
Примечание:
(1) Для достижения минимальной погрешности, выбирайте наименьшую полную шкалу диапазона рабочего давления для Вашего применения. Для избежания поломки расходомер никогда не должен быть подвержен давлению большего, чем указано в максимальном превышении давления.
|
Рабочая среда и окружающая температура |
|
|
Рабочая среда |
Стандартный датчик температуры: от -40°С до 205°С Высокотемпературный датчик: от 120°С до 400°С |
|
Окружающей среды |
при работе: от -20°С до 60°С хранение: от -40°С до 65°С относительная влажность 0-98%, без конденсации |
|
Выходные сигналы(1) |
|
|
Аналоговый |
От одного до трех настраиваемых токовых выхода 4-20 мА (1000 Ом аксимальное сопротивление петли), выбираемых пользователем из пяти параметров – массовый расход, объемный расход, давление, емпература и плотность. |
|
Импульсный |
Импульсный выход для суммирования – 50 мс импульс, управляющий состоянием репе, могущий включить 40 В пост.тока, 40 мА максим. HART стандарт, опционально MODBUS. |
|
Примечание: (1) Все выходы оптически изолированы и требуют для работы внешнее питание. |
|
|
Тревожные выходы |
|
|
До трех программируемых бесконтактных реле для высоких, нижних или оконных тревожных сигналов, могущие включить 40 В пост.тока, 40 мА максимум. |
|
|
Сумматор |
|
|
Единицы измерения выбираются пользователем, 9-ти разрядный, с циклом через 4 294 967 295. Накопленное значение хранится в энергонезависимой памяти. |
|
|
Физические характеристики |
|
|
Материалы, контактирующие с измеряемой средой |
|
|
нержавеющая сталь 316L (стандарт) С276 Hastalloy® или углеродистая сталь А105 (опция) Тефлоновый резьбовой герметик на датчиках давления |
|
|
Оболочка |
|
|
NEMA4X (165) литая оболочка |
|
|
Кабельные вводы |
|
|
Два 3/4 дюйма НТР ввода |
|
|
Установочные соединения |
|
|
Вафер или ANSI фланцы класса 150, 300 или 600 |
|
|
Направление монтажа |
|
|
Не имеет значения |
|
Дисплей:
Цифробуквенный 2x16 ЖК дисплей
Шесть кнопочных выключателей (вверх, вниз, вправо, влево, ввод, выход), управляемых через окно во взрывобезопасной оболочке
Требования к питанию:
от 12 до 36 В пост.тока, 100 мА (добавьте 20мА на выход до 60 мА)
от 100 до 240 перем.тока, 50/60 Гц, 25 Вт
|
Таблица вставки |
|
Код модели / Герметизация зонда / Вид соединения |
|
СМ/Сжатие / 2-х дюймовая резьба (папа) |
|
CF/Сжатие/фланец, класс 150 |
|
CG/Сжатие / фланец, класс 300 |
|
СН/Сжатие/фланец, класс 600 |
|
РМ/Лубрикатор/2-х дюймовая резьба (папа)(1) |
|
PMR/Лубрикатор/г-х дюйм.резьба (папа)с ретрактором(2) |
|
PF/Лубрикатор / фланец, класс 150(1) |
|
PFR/ Лубрикатор /фланец, класс 150 с ретрактором(2) |
|
PG/Лубрикатор / фланец, класс 300(1) |
|
PGR / Лубрикатор / фланец, класс 300 с ретрактором(2) |
|
PHR/Лубрикатор / фланец, класс 600 с ретрактором(1) |
Примечания:
(1) Можно использовать с убираемым рекгракгором.
(2) Ретрактор постоянно присоединен к расходомеру.
