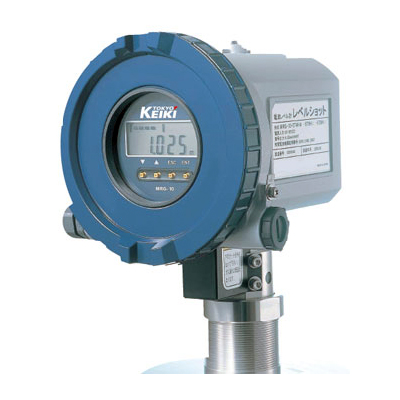

Радарный уровнемер MRG-10 - микроволновый измеритель уровня с возможностью применения конических антенн разного размера или стержневой антенны. MRG -10 снабжен дисплеем, устойчив к перепадам температуры и давления, плотности.

Функции: измерение уровня жидкости от 0,1 до 20 м с погрешностью ±10 мм

Отличительные особенности уровнемера:

• Возможность выбора 4-, 6-, 8-дюймовой конической или стержневой антенны.
• Наличие помимо аналогового выхода 4-20 мА цифрового протокола передачи данных HART.
• Различные варианты представления данных: уровень, расстояние до поверхности жидкости, объем (в процентах), амплитуда (дБ).
• Конфигурация посредством клавиш на корпусе или через HART.
• Наличие сигнализации

Область применения

Прибор MRG-10 подходит для измерения уровня жидкой среды с ровной поверхностью. Если вы намерены использовать MRG-10 для измерения уровня жидкого бурлящего потока, лучше используйте успокоительную трубку, чтобы сохранять поверхность в спокойном состоянии.

MRG-10 подходит для емкостей хранения или буферных резервуаров с относительно ровной поверхностью жидкой среды.

• Химической и нефтеперерабатывающей отраслей промышленности
• Фармакологии
• Пищевой промышленности

Кроме того, он будет в наличии

• В промышленных водохозяйственных комплексах, таких как затвор водозаборного сооружения
• Системах водоснабжения
• На заводах по очистке сточных вод
• Гидроэлектростанции

Если вы намерены использовать MRG-10 для измерения уровня жидкого бурлящего потока, лучше используйте успокоительную трубку, чтобы сохранять поверхность в спокойном состоянии.

Принцип измерения

MRG-10 измеряет высоту уровня жидких сред путем передачи низкоэнергетических радарных импульсов по направлению к поверхности жидкости и приема отраженного сигнала. Время полета радарного импульса пропорционально расстоянию между измерительным прибором и поверхностью жидкой среды.

После приема отраженного сигнала микропроцессоры и интеллектуальное ПО в головке измерительного устройства анализируют отраженные сигналы и преобразовывают их в выходные данные высоты уровня жидкой среды. Виртуально на радарный импульс не оказывают влияние содержимое емкости и атмосфера, а также температура или давление.

Таким образом, измерение посредством радарного импульса зарекомендовало себя как самый надежный метод измерения в большинстве случаев применения. Более того, требования к техобслуживанию фактически нулевые, поскольку ни один из элементов прибора не вступает в физический контакт с жидко средой.

Измерения

При выполнении измерений будет учитываться происхождение продукции (коэффициент диэлектрической проницаемости), условия на поверхности и размер антенны.

В общем, легко проводить измерения уровня жидкой среды с высоким коэффициентом диэлектрической проницаемости, такой как вода, и поверхность такой среды всегда спокойная. И наоборот, такие условия, как низкий коэффициент диэлектрической проницаемости жидкой среды, бурление на поверхности или формирующаяся поверхность и грязная антенна, делают измерения относительно трудными. Все-таки, если вы подобрали антенну правильно, то её можно использовать в большинстве случаев проведения измерений.

Рабочие характеристики:

• В основе принципа измерения лежит радарная технология по измерению времени полета импульса, использующая очень короткие импульсы.
• Бесконтактное измерение
• Отсутствие движущихся механических элементов
• Высокая надежность, легкость в обслуживании
• Высокая чувствительность
• Не зависит от плотности, давления и температуры
• Питание от электрической цепи (2-проводной)
• Сила тока на выходе 4–20мА и встроенный HART- протокол на выходе
• Широкий антенный полигон
• Интерактивное ПО настройки на основе оболочки Windows
• Встроенный дисплей / клавиатура

Тип антенны

Антенна – это только часть прибора, которая подвергается воздействию внутри емкости, и вы должны подобрать антенну соответствующего типа, чтобы она отвечала вашим требованиям.

Коническая антенна

В наличии имеется коническая антенна для обоих видов установки: оригинального – в емкости, либо в резервуаре или в трубопроводе.

Размер антенны варьирует от 4 до 8 дюймов, а воздействию внутри емкости подвергаются только элементы, изготовленные из SUS-316L, уплотнения из ПТФЭ и кольцевые уплотнения.

Благодаря уникальному решению MRG-10, а именно фланцевому зажиму, вы можете использовать уже имеющийся фланец в качестве технологического соединения.

Стержневая антенна

Стержневая антенна изготавливается из нержавеющей стали и Тефлона (PFA), который облегчает процесс чистки и стойко выдерживает воздействие агрессивных химических веществ и условий. Неактивная длина антенны составляет 100 мм и 250 мм, чтобы на измерения не оказывал влияние монтажный патрубок или другие условия.

Механическая установка

MRG-10 должен легко устанавливаться на патрубке емкости или в трубопроводе. Чтобы обеспечить качество функционирования, необходимо установить измерительный прибор должным образом, как показано ниже. Антенна должна находиться в горизонтальном состоянии. Внутри зоны микроволновой передачи должно быть чисто.

Установите измерительный прибор таким образом, чтобы он находился на расстоянии от стенки емкости, в соответствии с рекомендуемым размером для диапазонов измерений.

Вы можете выбрать антенну большего размера, поскольку антенна большого размера будет лучше принимать слабый отраженный микроволновой сигнал при плохих условиях приема.

Монтаж электрических соединений

Прибор MRG-10 имеет 2—проводную систему. Это значит, что передача сигнала и электроснабжение осуществляется по одним и тем же проводам. Напряжение источника питания составляет 16–36 В пост. тока в безопасной зоне, и должно составлять 16–28 В пост. тока в опасной зоне. Для подключения рекомендуется применение витого герметичного кабеля.

MRG-10 сертифицирован как искробезопасный прибор. Следовательно, если вы намерены использовать его в опасных зонах, вы должны использовать его с искробезопасным изолятором. В этом случае его максимальными электрическими характеристиками будут 28 В пост. тока, 93 мА и 0,65 Вт.

Кроме того, если вы хотите узнать более подробно об условиях, обратитесь к руководству по монтажу.

------------------------------------------------
