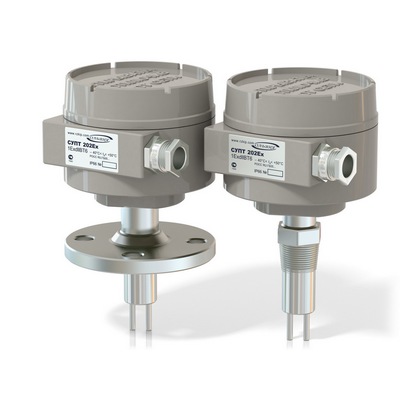

СУПТ202Ex – это простой и универсальный сигнализатор уровня, расхода, потока, границы раздела газообразных и жидких сред.

Работа прибора основана на обнаружении изменений характеристик теплопереноса среды.

СУПТ не имеет движущихся частей, прост в установке и настройке, почти не требует обслуживания и надежно работает в системах с самыми высокими требованиями.

Контроль уровня, раздела фаз

Применим для обнаружения уровня любой жидкости:
- с высокой вязкостью
- с высоким содержанием твердых частиц
- аэрированной
- содержащей пену
- не зависит от диэлектрической проницаемости, плотности, вязкости

Пример:

• контроль верхнего/нижнего уровня;

• защита от перелива;

• сигнализация пустой емкости;

• определение границы нефть - вода - воздух

Контроль расхода, потока, скорости

- Обнаружение потока жидкости или газа
- Сигнализация отклонения расхода от нормы
- Контроль малых расходов

Пример:

• защита насоса, (в случае отсутствия жидкости);

• определение наличия/отсутствия налива;

• защита турбины или механизма при прекращении циркуляции охлаждающей жидкости;

• обнаружение утечки;

• сигнализация при отсутствии подачи воздуха в вентиляционных системах.

Сигнализатор потока, уровня (раздела фаз) СУПТ предназначен для автоматизации технологических процессов в различных производственных установках, таких как емкости, резервуары, цистерны, трубопроводы, каналы, дымоходы, вентиляционные системы и т.п., связанных с приёмом, хранением, перемещением и расходом жидкостей и газов, в том числе взрывоопасных.

Выполняет следующие функции:

• двухканальный или одноканальный контроль потока;

• двухканальный или одноканальный контроль уровня электропроводящих и непроводящих жидкостей (вода, кислоты, щелочи, углеводороды и т. п.);

• контроля трех фаз (две поверхности раздела);

• контроля высокого уровня с индикацией перемешивания;

• формирование унифицированного токового сигнала 4…20 мА пропорционального температуре контролируемой среды.

Принцип действия и устройство:

Принцип действия прибора основан на контроле разности температур двух терморезисторов, погруженных в контролируемую среду. Один из терморезисторов (активный) подогревается стабильным электрическим током и его температура всегда выше температуры контролируемой среды на величину, зависящую от плотности среды или скорости ее движения. В тоже время температура другого (пассивного) терморезистора всегда устанавливается равной температуре контролируемой среды.

Применение СУПТ202Ex:

Применение СУПТ 202Ех — системы защиты насосов от сухого пуска, системы охлаждения компрессоров, турбин и теплообменников, воздуховоды вентиляционных систем, дымоходы, трубопроводы для транспортирования жидкостей и газов, емкости и резервуары, отстойники и сепараторы, устройства ограничения налива цистерн.

Отличительные особенности СУПТ202Ex:

• Универсальность и многофункциональность:Два независимых релейных выхода;

  • контроль уровня границы раздела двух фаз (жидкость-газ или жидкость-жидкость);

  • контроль уровня двух границ трех фаз (жидкость-жидкость-газ);

  • контроль уровня раздела двух фаз с одновременным контролем движения жидкости (например, перемешивания);

  • контроль одного или двух пределов скорости потока жидкости или газа;

• Отсутствие движущихся частей;

• Быстродействие благодаря отсутствию отдельного подогревателя чувствительного элемента;

• Взрывозащита вида 1ЕхdIIBT3 возможность использования во взрывоопасных зонах;

• Удобная настройка функций и параметров контроля непосредственно на объекте;

• Устранение влияния колебаний процесса путем введения регулируемой задержки срабатывания.

Структура обозначения типа сигнализатора.

СУПТ 202Ех – YYY – ZZZ, где

Пример: СУПТ 202Ех–М20–40 - условное обозначения сигнализатора во взрывозащищенном исполнении, со штуцерным элементом крепления с резьбой М20 и длиной погружаемой части датчика 40 мм.

------------------------------------------------
