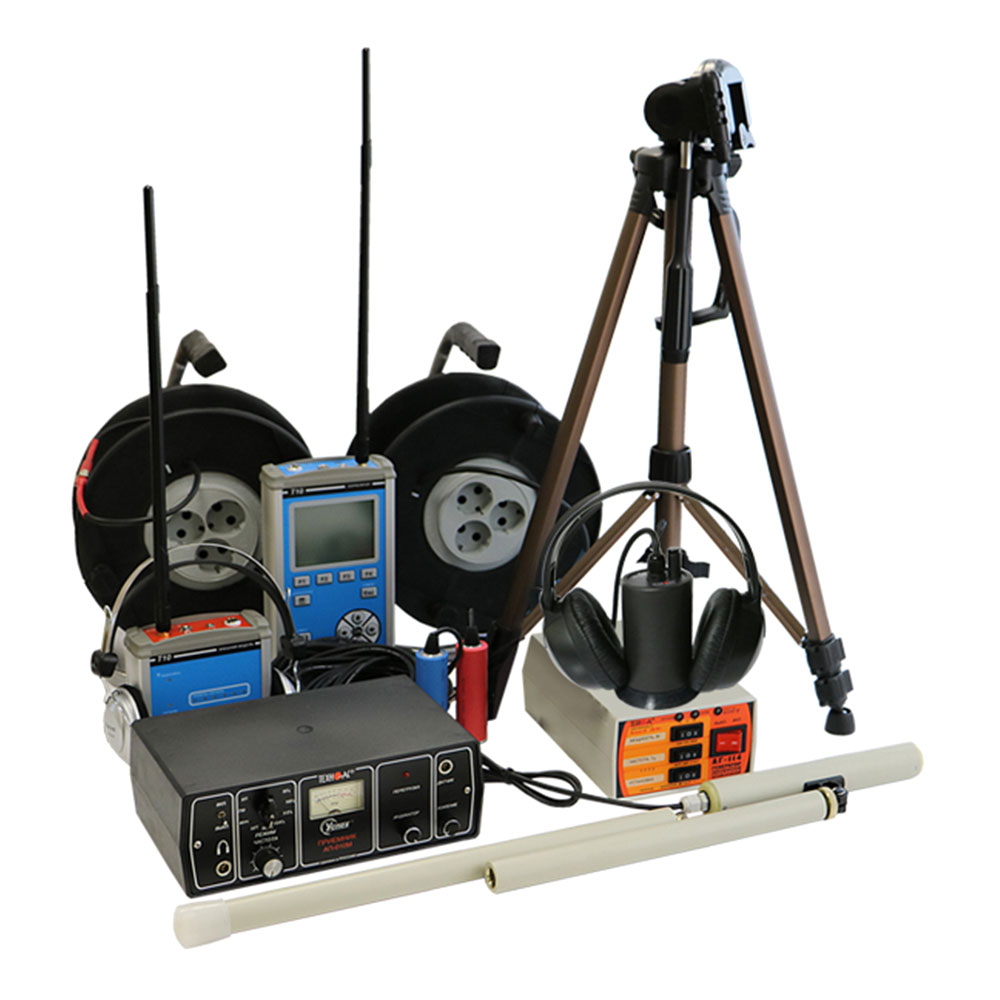

Корреляционный течеискатель Искор-210
Госреестр (ГРСИ): не указано
Назначение:
- определение корреляционным методом местоположения утечек из трубопроводов
- проведение трассировки подземных коммуникаций
- уточнение места утечки акустическим течеискателем
- создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
- поиск места повреждения силового кабеля индукционным и акустическим методами
Рекомендуемые области применения:
- теплосети
- водоканал
- продуктопроводы
Выполняемые функции Искор-210:
- поиск места разгерметизации трубопровода корреляционным и акустическим методами
- поиск подземных коммуникаций (кабели, трубопроводы)
Основные преимущества корреляционного течеискателя Искор-210:
- наличие радиоканалов
- высокая помехозащищенность
- оперативность и скорость расчетов
- ударозащищенные водонепроницаемые датчики
- малые габариты и вес
- высокая точность определения мест разгерметизации, удобство в эксплуатации
- возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц)
- проведение трассировки подземных коммуникаций в активном режиме от генератора
Применение Искор-210:
- для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб
- для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления
Комплект поставки Искор-210:
- корреляционный течеискатель (ВУ)
- внешний модуль
- датчик
- антенна
- удлинитель сигнального провода на катушках (25 м)
- штатив
- сетевой адаптер
- аккумуляторные батареи
- приемник АП-010М
- генератор АГ-114
- электромагнитный датчик ЭМД-227М
- комплект акустического датчика АД-240
- индукционная антенна ИЭМ-301.2
- головные телефоны
- батарейки для приемника
- источник питания для генератора
- кабель для подключения внешнего аккумулятора для генератора
- кабель для подключения нагрузки
- контакт магнитный
- штырь заземления
- кабель с крокодилами
- транспортные сумки
- руководство по эксплуатации
- паспорт
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
Корреляционный течеискательТ10
| Параметр | Значение |
|---|---|
| Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м |
| Точность | 0,1% от диапазона |
| Диаметр контролируемого трубопровода, мм | 25...800 |
| Дальность радиосвязи, м | до 200 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц | 60 ... 5000 |
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем | 2,4 ГГц |
| Температура окружающей среды, ºС | -20 ... +40 |
| Дисплей | Графический, LCD, 320х240 точек |
| Корпус | IP42 |
| Размеры | 125х227х45 мм |
| Масса | 1,0 кг |
Приемник АП-010М
| Параметр | Значение |
|---|---|
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап) |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 6 х 1,5 В (батареи типа “С”) |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 250х90х150 |
| Масса, не более, кг | 1,2 |
Генератор АГ-114
| Параметр | Значение |
|---|---|
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
| Усилитель мощности | CLASS D КПД 80% |
| Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8928, чередование 3-х частот |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | Автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
| Питание | 1 аккум. 12В/2,2 Ач |
| Габаритные размеры электронного блока, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Акустический датчик АД-240
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Электромагнитный датчик ЭМД-227М
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024, 512 Гц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Индуктивная антенна ИЭМ-301.2
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
