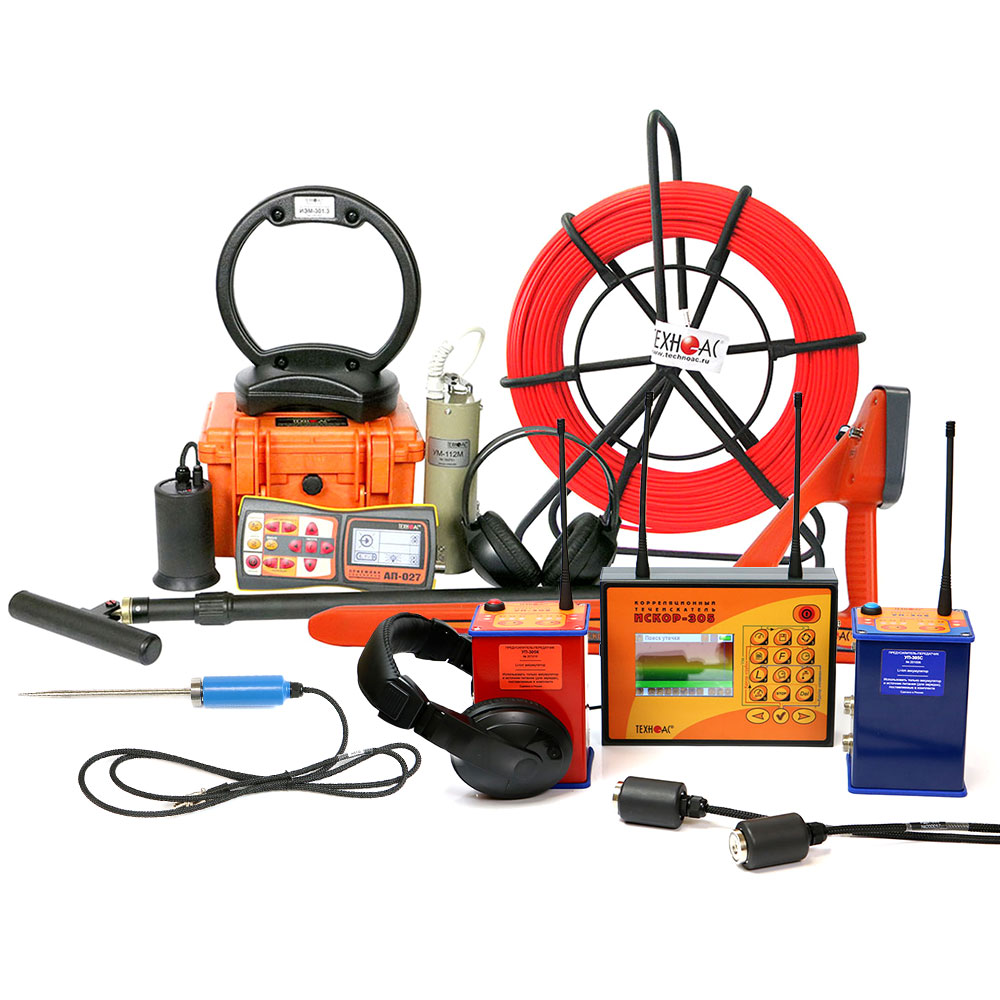

Корреляционный течеискатель Искор-359КД
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Комплект корреляционно-акустический с двумя радиоканалами, возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.
Предназначение:
- определение корреляционным методом местоположения утечек из трубопроводов
- проведение трассировки подземных коммуникаций
- проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд»
- диагностика запорной арматуры
- уточнение местам утечки акустическим течеискателем
- нанесение трассы коммуникации на карту
- поиск повреждения кабельных линий индукционным и акустическим (совместно с ГВИ) методами
- создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
Области применения:
- теплосети
- водоканал
- продуктопроводы
Функции:
- поиск места разгерметизации трубопровода корреляционным и акустическим методами
- поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания
- трассировка неметаллических трубопроводов акустическим методом, в режиме «ЗОНД»
- поиск мест повреждения силовых кабелей индукционным и акустическими методами
- диагностика запорной арматуры
- сохранение координат трассируемой коммуникации для последующего нанесения на карту
Отличительные особенности:
- наличие радиоканалов (дальность связи до 1000 метров)
- высокая помехозащищенность
- оперативность и скорость расчетов
- ударозащищенные водонепроницаемые датчики
- малые габариты и вес
- высокая точность определения мест разгерметизации, удобство в эксплуатации
- возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц)
- проведение трассировки подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания
- проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «ЗОНД»
Комплект поставки:
- корреляционный приемник КП-305
- предусилитель-передатчик УП-305К (красный)
- предусилитель-передатчик УП-305С (синий)
- акустический датчик АДК-305 - 2 шт.
- антенна - 4 шт.
- источник питания И305.02.020
- зарядное устройство И305.02.010
- SD-карта 8 Гб Kingston
- переходник (картридер) USB-SD/MicroSD Kingston
- наушники RH-524 Ritmix
- генератор АГ-144.1
- приемник АП-019.3
- приемник АП-027
- акустический датчик АД-247
- акустический датчик малогабаритный АДМ-227
- электромагнитный датчик ЭМД-247
- ударный механизм УМ-112
- комплект малогабаритного автономного генератора МАГ-05.2.100
- руководство по эксплуатации
- кейс И305.00.030
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
Корреляционный течеискатель Искор-359КД
| Параметр | Значение |
| Длина диагностируемого участка трубопровода, м | от 10 до 1000 |
| Диаметр трубопровода, мм | от 25 до 800 |
| Давление в трубопроводе, атм | не менее 1,5 |
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см: | |
| - от 10 до 250 м | не более ±5 |
| - от 250 до 500 м | не более ±10 |
| - от 500 до 1000 м | не более ±15 |
| Время построения корреляционной функции при усреднении по 60 измерениям, мин: | |
| - от 10 до 250 м | не более 3 |
| - от 250 до 500 м | не более 4,5 |
| - от 500 до 1000 м | не более 4,5 |
| Частоты фильтрации сигнала утечки: | |
| - фильтр нижних частот, кГц | 1,0, 1,5, 2,2 |
| - фильтр верхних частот, кГц | 0,3, 0,4, 0,5 |
| - цифровой фильтр, кГц | от 65 до 4500 |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 |
| Дисплей | графический, TFT, 320х480 точек |
| Электропитание | встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от минус 25 до 45 |
| Время непрерывной работы, час: | |
| - в нормальных условиях | не менее 8 |
| - при пониженной температуре минус 25°С | не менее 6 |
| Средняя наработка на отказ, час | не менее 2000 |
| Класс защиты от внешних воздействий: | |
| - акустического датчика АДК-305 | IP65 |
| - предусилителя-передатчика УП-305 | IP51 |
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
| Габаритные размеры, мм: | |
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
| - предусилителя-передатчика УП-305 | 135×95×78 |
| - корреляционного приемника КП-305 | 152×203×51 |
| Масса, кг: | |
| - акустического датчика АДК-305 | 0,3 |
| - предусилителя-передатчика УП-305 | 0,9 |
| - корреляционного приемника КП-305 | 1,3 |
Генератор АГ-144.1
| Параметр | Значение |
| Частоты генерируемого сигнала, Гц | |
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 |
| Режимы генерации | «SIN» «непрерыв» «SIN» «» «SIN» «3част» «УДАР» |
| Выходные параметры синусоидальной генерации | |
| Максимальное выходное напряжение, В | |
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
| Выходная мощность, Вт | |
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Источники питания | Встроенный акк.комплект Сетевой блок питания |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 |
| Вес электронного блока, не более, кг | 8,5 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС |
| Класс климатической защиты | IP54 |
Приемник АП-019.3
| Параметр | Значение |
| Квазирезонансные частоты фильтров |
50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
|
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность («Режим График» f0= 33кГц, некогерентные помехи +10дБ в диапазоне от 31…до 35 кГц) | 5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики |
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
|
| Управление чувствительностью (усилением сигнала) |
Автоматическое – для 2D отображения «Трасса». Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд». Автоматическое / ручное (по выбору) – для режима «2 частоты».
|
| Определение глубины залегания коммуникации |
0,01…9,99 м
Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение «сигнального» тока в коммуникации | 0,001….9,99А Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов трассировочных генераторов |
При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
|
| Визуальная индикация |
LCD дисплей, 320х240 пикс, LED подсветка
|
| Индицируемые параметры |
2D визуализация положения трассы относительно прибора.
Глубина залегания трассы. Ток сигнала. Графики уровня сигнала. Сила сигнала. Параметры настройки и управления. |
| Звуковая индикация | Встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок. |
| Источникпитания |
4…7 В:
4 элемента тип «С»; внешний аккумулятор (Power Bank опция). |
| Время непрерывной работы от одного комплекта щелочных батарей | Неменее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Вес* | 2,45 кг |
Приемник АП-027
| Параметр | Значение | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» |
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
|
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
|
Звуковая индикация
|
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. |
-
|
|
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Электромагнитный датчик ЭМД-247
| Тип преобразователя |
резонансная ферритовая магнитная антенна
|
| Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
|
| Тип питания | от приемника |
| Коммутация резонанса |
принудительная (управляется приемником)
|
Датчик акустический АД-247
| Параметр | Значение |
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
| Индукционная антенна "ИЭМ-301.3" | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Механизм ударный УМ-112М
| Параметр | Значение |
| Рабочее положение крепления ударного механизма на трубу: допустимое - оптимальное для максимальной дальности трассировки - |
любое верхнее |
| Длина соединительного кабеля, не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90 х 200 |
| Масса комплекта, не более, кг | 3 |
Малогабаритный автономный генератор МАГ-05
| Частота генерации | 512 Гц |
| Диметр генератора | 40 мм |
| Длина генератора | 160 мм |
| Вес генератора | 318±20 г |
| Диаметр троса ПУ | 6 мм |
| Длина троса ПУ | 20/40/80/100 м |
| Диаметр вспомогательного троса | 2 мм |
| Датчик акустический малогабаритный "АДМ-227" | |
| Масса, кг: | |
| датчик | (0,225+/-0,02) |
| штырь | (0,115+/-0,02) |
| Габаритные размеры, мм: | |
| датчик (без соединительного провода) | (105+2)*ш(31+1) |
| штырь | (190+2)*ш(29+1) |
