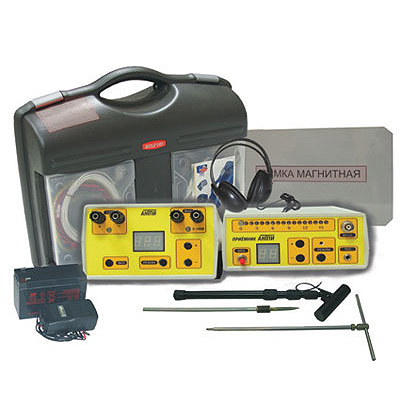

Аппаратура нахождения трасс и повреждений изоляции АНТПИ
Госреестр (ГРСИ): не указано
Аппаратура нахождения трасс и повреждения изоляции (АНТПИ) предназначена для определения трассы металлических подземных газопроводов и спутника неметаллических газопроводов, а также для проверки изоляции трубопроводов.
АНТПИ служит для трассировки и определения места повреждения скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса, газопровод).
Особенностью аппаратуры является компактность, значительная мощность сигнального генератора и высокая чувствительность поискового селективного приемника.
Приборы комплекта АНТПИ выполнены на современной элементной базе (микропроцессоры) и обеспечивают эксплуатацию при температуре от - 20 до + 40°С и относительной влажности не более 80% при 20°С.
Номинальные значения и количество рабочих частот генератора сигнального могут быть заказаны потребителем.
Особенности и преимущества:
- Увеличение мощности и получение оптимального согласования генератора с нагрузкой улучшает соотношение сигнал/шум и радиус действия
- Звуковая индикация по изменению частоты сигнала позволяет исключить паразитную связь при работе с наушниками и повысить стабильность усилителя в приёмнике
- Обеспечивается непрерывный контроль напряжения на аккумуляторной батарее генератора и контроль переменного тока в нагрузке
- Автоматическое переключение источника питания с внутреннего на внешний
Комплект поставки аппаратуры нахождения трасс и повреждения изоляции АНТПИ:
- Генератор
- Приемник
- Контур поисковый
- Катушка для индуктивной связи
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Генератор сигнальный | |
| Частота сигнала на выходе генератора, Гц* | 1024±1; 8192±8 |
| Модуляция сигнальной частоты с периодом повторения, мс | 750±1 |
| Длительность генерации напряжения сигнальной частоты, мс | 250±1 |
| Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке (при частоте сигнала 1024 Гц и напряжении питания 12 В), не менее, Вт | 70 |
| Выходная мощность генератора регулируется | 5-ю ступенями от 0 до 100% |
| Максимальная амплитуда напряжения в импульсе генерации (при напряжении питания 12 В на омической нагрузке 1кОм), не менее, В | 100 |
| Продолжительность работы генератора на омическую нагрузку сопротивлением от нуля (КЗ), до бесконечности (холостой ход) | не ограничивается |
| Напряжение питания генератора, В | 10 – 15 |
| Габаритные размеры генератора, мм | 213х137х85 |
| Масса генератора, не более, кг | 1 |
| Приемник селективный | |
| Центральные частоты полосы пропускания приемника, Гц* | 100±0,5; 1024±5; 8192±40 |
| Добротность селективного усилителя приемника на всех рабочих частотах, единиц, не менее | 45 |
| Чувствительность приемника по напряжению (полное отклонение точки шкального прибора), не менее, мкВ | 20 |
| Входное сопротивление усилителя приемника (в режиме обследования состояния изоляции), не менее, МОм | 6 |
| Динамический диапазон (полное отклонение точки шкального прибора), не менее, дБ | 90 |
| Напряжение питания (три элемента типа 316, размер «АА»), В | 3,3...5 |
| Ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4,5 В), не более, мА | 40 |
| Габаритные размеры приемника не более, мм | 201x137x65 |
| Масса приемника (без элементов питания), не более, кг | 0,3 |
| Технические характеристики аппаратуры | |
| Минимальная площадь определяемого повреждения изоляции газопровода, не менее, мм2: - строящегося - эксплуатируемого |
1 10 |
| Погрешность определения места повреждения изоляции, не хуже, м | ± 0,5 |
| Радиус действия при проверке изоляции трубопровода, м: - строящегося - эксплуатируемого |
2000 500 |
| Максимально определяемая глубина заложения трубопровода, м | 10 |
| Точность определения оси трассы газопровода и электрического кабеля, м | ±0,1 |
| Условия эксплуатации: - температура, - относительная влажность при 20°С |
от -20 до +40 не более 80% |
