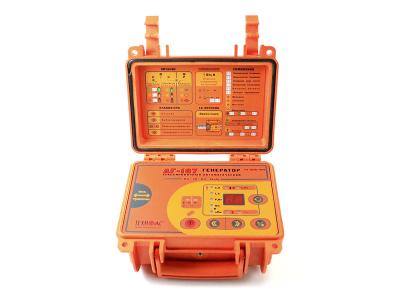

Генератор трассировочный АГ-107
Госреестр (ГРСИ): не указано
Трассировочный генератор АГ-107 предназначен для создания электрического сигнала в трассах скрытых коммуникаций при электромагнитном методе трассопоиска.
Генератор АГ-107 - это улучшенная версия хорошо зарекомендовавшего себя генератора АГ-105. Главной отличительной особенностью являются небольшие масса и габариты устройства при достаточно высокой выходной мощности. Габариты переносного устройства в корпусе–кейсе составляют 216х180х105 мм, а вес не превышает 2 кг.
По сравнению с генератором АГ-105, обновленный генератор АГ-107 имеет следующие особенности:
- максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы
- максимальное выходное напряжение до 60 В
- встроенные в корпус аккумуляторные элементы питания
- возможность работы от внешнего внешнего источника питания 10...25 В
- увеличенная мощность встроенной индукционный антенны
- увеличенное время работы, несмотря на повышение выходной мощности
- сигнализация и защита от подключения на нагрузку с напряжением
- реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
|
Параметр |
Значение |
|
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» |
|
|
Нагрузка «клипсы» или «клещи» |
512 / 1024 / 8192 / 32768 |
|
«Антенные» режимы |
8192 / 32768 для «LC» или 8192 для «AH» |
|
Режимы работы |
|
|
«Антенные» режимы |
встроенная передающая антенна «LC» |
|
внешняя индукционная передающая антенна «АН» |
|
|
Режимы «модуляции» (сигналы специальной формы) |
прерывистый «ПР» (кратковременные посылки синусоидального сигнала) |
|
двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1) |
|
|
Выходной ток, А |
|
|
Ограниченный программой при ручном повышении, ≥ |
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
|
3 – при частоте 32768 Гц |
|
|
Максимальное выходное напряжение, В |
|
|
В зависимости от «модуляции», ≥ |
48 – в двухчастотном режиме модуляции «2F» |
|
60 – в других режимах |
|
|
Максимальная выходная мощность, Вт |
|
|
Ограниченная программой, ≥ |
30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом |
|
60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом |
|
|
Источники питания |
|
|
Автономный аккумулятор |
4 элемента LiFePO4 26700 3,2 В |
|
Зарядное устройство |
специальное «Для LiFePO4 12B» Заряжает до напряжения 14,6В током до 10А. Обеспечивает генерацию одновременно с зарядкой. |
|
Функциональные особенности |
|
|
Автоматическое управление выходной мощностью в процессе генерации |
пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
|
Автоматические выключения прибора |
при напряжении питания |
|
при напряжении питания > 27 В – выключение |
|
|
при превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование |
|
|
при коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование |
|
|
при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» |
|
|
при «длительном» (≈100 сек) простое в режиме «стоп» (если не нажимаются кнопки) – выключение |
|
|
Конструктивные параметры |
|
|
Выходной усилитель мощ- ности |
технология - модифицированный CLASS D КПД до 85% |
|
Светодиодные индикаторы |
отдельные светодиоды, обозначающие параметры и режимы |
|
цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
|
|
Габаритные размеры элек- тронного блока (кейса), не более, мм |
216х180х105 мм |
|
Вес электронного блока, не более, кг |
1,8 |
|
Условия эксплуатации |
|
|
Допустимый диапазон тем- ператур окружающей среды при эксплуатации |
-30…+60 °С |
|
Степень защиты корпуса |
IP65 (при закрытой крышке корпуса - кейса) |
