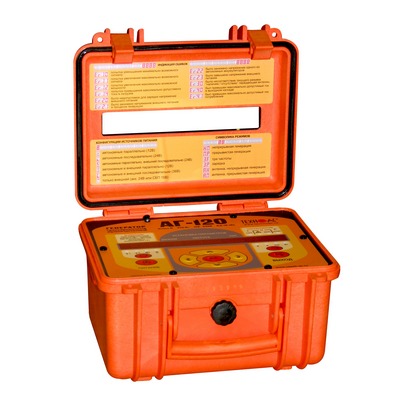

Генератор трассировочный АГ-120, мощностью до 180 Вт (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Генератор АГ-120 предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы). Мах мощность генератора от 120 Вт до 270 Вт (в зависимости от выбранных режимов работы).
Применение генератора АГ 120 позволяет:
- Трассировка коммуникаций (кабели, металлические трубопроводы) электромагнитным методом
- Высокоэффективный поиск мест повреждения кабеля
- Диагностика газопроводов и определять места повреждения изоляции защитных покрытий
- Работа с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц
Отличительные особенности генератора:
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника
- Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности "интеллектуальной" программой выбора мощности
- Встроенный "мультиметр выхода" показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15А) позволяет эффективно работать на "низкоомных" (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать "высокоомные" коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой)
Комплект поставки генератора АГ-120:
- Генератор АГ-120 - 1 шт.
- Блок питания сетевой - 1 шт.
- Кабель сетевого блока питания - 1 шт.
- Кабель внешнего аккумулятора - 1 шт.
- Кабель выходной - 1 шт.
- Антенна передающая рамочная - 1 шт.
- Штырь заземления - 1 шт.
- Сумка для комплекта - 1 шт.
- Сумка для антенны - 1 шт.
- Сумка для генератора - 1 шт.
- Руководство по эксплуатации - 1 шт.
Дополнительные принадлежности к генератору АГ-120:
- КИ-110 - клещи индуктивные
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
|
Частоты генерируемого сигнала, Гц |
|
|
частоты f1, f2, f3 («постоянные») |
выбираются пользователем в диапазоне 200...9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. |
|
частота f4 («временная») |
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
|
Режимы генерации |
|
|
режим 1 |
непрерывный «НП» |
|
режим 2 |
кратковременные посылки «ПР» |
| режим 3 длительность импульса, мс частота следования импульсов, Гц |
трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» |
|
Выходные параметры |
|
|
Выходной ток, А |
|
|
максимальный в ручном режиме: |
|
|
задаваемый для автосогласования |
четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1...9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
|
Максимальное выходное напряжение, В |
|
|
- при автономном питании |
220 |
|
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт |
|
|
- при автономном питании или от внешнего аккумулятора 24В |
120 непрерывно и «3F» на 1,2...300 Ом / 180 импульсы на 0,8...200 Ом |
|
- с добавлением внешнего аккумулятора 12В |
180 непрерывно и «3F» на 1,8...450 Ом / 270 импульсы на 1,2...300 Ом |
|
- от сетевого блока (СБП) |
70 на 0,7...200 Ом |
|
ПРИМЕЧАНИЕ. |
|
|
Допустимое сопротивление нагрузки |
|
|
любое |
|
|
Диапазон сопротивлений согласованной нагрузки, не уже, Ом |
|
|
для минимального задаваемого тока (0,1А) |
|
|
для максимального непрерывного тока (10А) |
|
|
для максимального тока в импульсе (15А) |
|
|
Согласование с нагрузкой |
|
| - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное |
|
|
Источники питания |
|
|
Встроенный аккумуляторный комплект |
два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач |
|
Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час |
|
|
- непрерывная генерация |
1,2 при 120Вт автономно/180Вт с доп. акк. 12В |
|
- импульсные посылки одной частоты |
8 при 180Вт автономно/270Вт с доп. акк. 12В |
|
- импульсные посылки трех частот |
4 при 120Вт автономно/180Вт с доп. акк. 12В |
|
Время зарядки автономных аккумуляторов не более, час |
8 |
|
Сетевой блок для работы или зарядки аккумуляторов |
выходное напряжение 15В, выходной ток 15А max |
|
Допустимые внешние аккумуляторы |
11...14В / 22...28В ≥24Ач |
|
Функциональные особенности |
|
|
Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1мин) |
|
Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) |
|
Типы подключаемых нагрузок |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля |
|
Автоматическое повторное согласование |
при отклонениях установленного тока нагрузки более ±2dB |
|
Конструктивные параметры |
|
|
Выходной усилитель мощности |
импульсный, технология CLASS D(BD), КПД > 80% |
|
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона |
- все питающие напряжения |
|
Управление |
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс. |
|
Габаритные размеры электронного блока (кейса), не более, мм |
305х270х194 |
|
Вес электронного блока, |
12 |
|
Условия эксплуатации |
|
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-30...+45ºС |
|
Класс климатической защиты |
IP54 (пылеводонепроницаемый ударопрочный корпус) |
