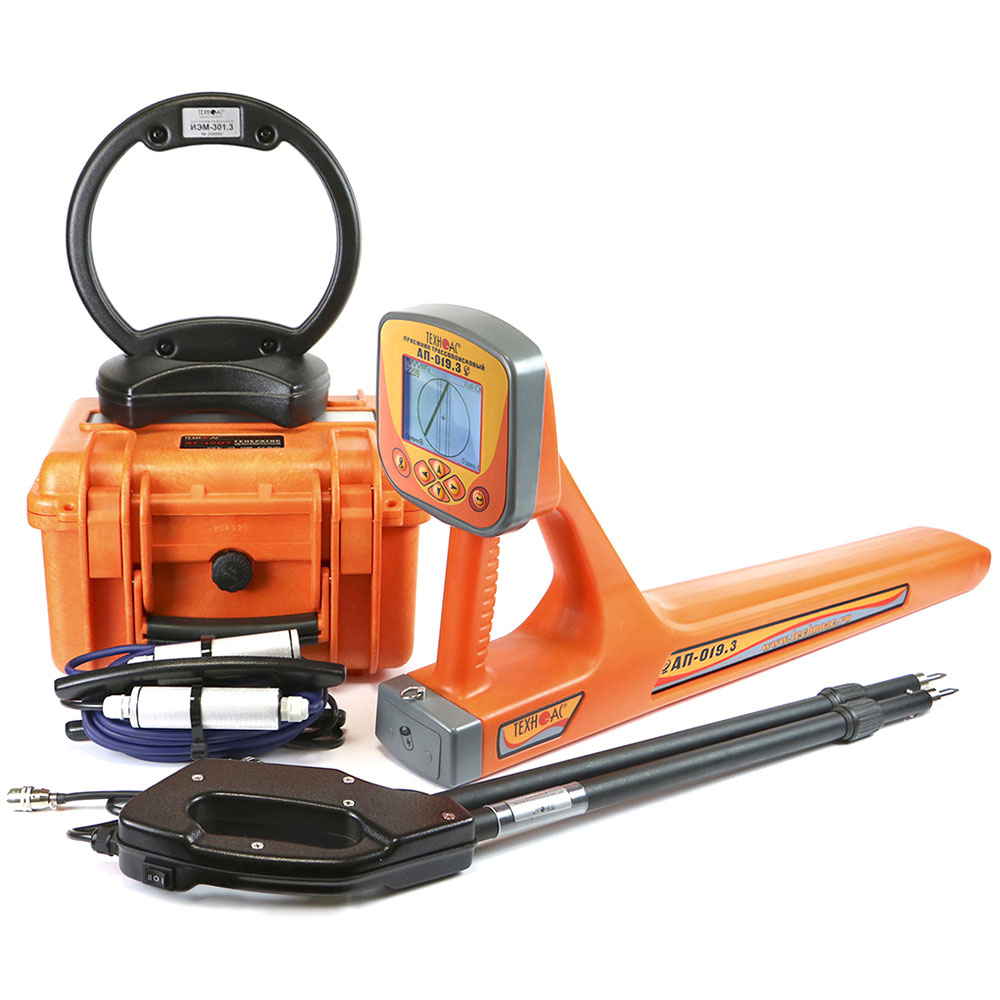

Кабелетрассоискатель Атлет АГ-319К-СКИ с возможностью контроля качества изоляции и функцией сохранения GPSГЛОНАСС координат
Госреестр (ГРСИ): не указано
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации. В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Области применения трассоискателя Атлет АГ-319К-СКИ:
- трубопроводный транспорт
Трассоискателя Атлет АГ-319К-СКИ выполняет функции:
- поиск неисправностей кабельных линий
- определение положения подземных коммуникаций в режиме «Трасса» и «График»
- прямое цифровое измерение глубины их залегания на всех рабочих частотах
- указание направления отклонения от оси коммуникации в режиме «Трасса»
- измерение силы тока в коммуникации
- поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117
- поиск мест повреждения изоляции защитных покрытий газо-нефтепроводов с катодной защитой
- функция «Выбор кабеля из пучка» при помощи датчика КИ-110
- одновременная работа со встроенными и внешними датчиками
- определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью ПО, поставляемого в комплекте
- режим поиска внутритрубного зонда для трассировки неметаллических трубопроводов (опция)
Особенности приемника:
- встроенный GPS/ГЛОНАСС-модуль и функция «Зонд»
- пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов
- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов
- идентификация отдельных кабелей, функция «выбор кабеля из пучка»
- одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации
- различные режимы индикации (цифровая, график)
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов
- работа в зимних условиях до -20°С
Особенности генератора:
- возможность выбора частоты генерируемого сигнала
- возможность выбора мощности генератора в зависимости от решаемых задач
- при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
- автоматические выключения генерации при длительном простое
- возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110
Комплект поставки трассоискателя Атлет АГ-319К-СКИ:
- приемник АП-019.3
- генератор АГ-120Т
- индукционная антенна ИЭМ-301.3
- датчик контроля изоляции ДКИ-117
- датчик определитель дефектов коммуникаций ДОДК-117
- батарейки
- кабель мини-USB
- чехол
- кабель для подключения внешнего аккумулятора
- кабель для подключения нагрузки
- контакт магнитный
- штырь заземления
- CD-диск с ПО
- сумка для приемника
- сумка для комплекта
- руководство по эксплуатации
Дополнительно:
- индукционные клещи КИ-110
- накладная рамка НР-117
- комплект генератора внутритрубного с тросом (20/ 40/ 80/ 120 м)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
Приемник АП-019.3
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,01....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
Генератор АГ-120Т
| Частоты генерируемого сигнала | диапазон 200...9999 |
| Режимы генерации | |
| режим 1 | непрерывный "НП" |
| режим 2 | кратковременные посылки импульсов "ПР" |
| режим 3 | двухчастотный "2F" |
| Выходные параметры | |
| Выходной ток | |
| максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А |
10 15 |
| Максимальное выходное напряжение, В | |
| - при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
24 220 330 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | |
| - при автономном питании | 120 непрерывно и «2F» |
| - с добавлением внешнегоаккумулятора 12В | 180 непрерывно и «2F» |
| - от сетевого блока питания, Вт | 70 |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Конструктивные параметры | |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Масса электронного блока, не более, кг | 12 |
| Диапазон эксплуатационных температур, °С | -30 …+45 |
Индуктивная антенна ИЭМ-301.3
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Датчик контроля изоляции ДКИ-117
| Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф): «0» «I» «II» |
0,3…14 3…140 30…1400 |
| Частотный диапазон, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), мм | для угла раствора 30º - 550 для угла раствора 60º - 880 |
| Длина штанг, не более, мм - в рабочем положении - в транспортном положении |
780 490 |
| Вес, не более, кг | 0,8 |
Датчик-определитель дефектов коммуникации ДОДК-117
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, Мом | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника |
| Коэффициент усиления предварительного усилителя, дб | 40 |
