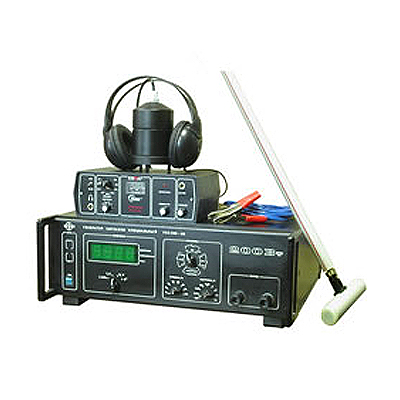

Кабелетрассоискатель Атлет ТЭК-200А (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Кабелетрассоискатель Атлет ТЭК-200А предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Наличие акустического датчика позволяет проводить поиск места повреждения кабеля акустическим методом и поиск утечек из трубопроводов.
Кабелетрассоискатель Атлет ТЭК-200А выполняет следующие функции:
- трассировка кабеля и определение глубины залегания
- поиск места повреждения силового кабеля
- поиск металлических трубопроводов и определение глубины залегания
- поиск мест пересечения трубопроводов и кабеля
- трассировка и контроль изоляции защитных покрытий газопровода
Комплект поставки кабелетрассоискателя Атлет ТЭК-200А :
- генератор ГСС-200
- приемник АП-010
- акустический датчик АД-220
- электромагнитный датчик ЭМД-227
- головные телефоны
- дополнительные принадлежности
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Генератор ГCC-200 | |
|---|---|
| Выходная мощность при работе на согласованную нагрузку, не менее, Вт | 200 |
| Частота генерации, Гц | 512;1024;8928 |
| Диапазон сопротивлений согласованной нагрузки, Ом | 0,25 ... 8 |
| Количество диапазонов согласования | 8 |
| Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт | 300 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 187 до 242 |
| Габаритные размеры прибора, не более, мм | 490х480х180 |
| Масса, не более, кг | 17 |
| Приемник АП-010 | |
|---|---|
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП». |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 6 х 1,5 В (батареи типа "С") |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 250х90х170 |
| Масса, не более, кг | 1,5 |
| Датчик акустический АД-220 | |
|---|---|
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 0,6 |
| Электромагнитный датчик ЭМД-227 | |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928; 1024; 512 Гц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
