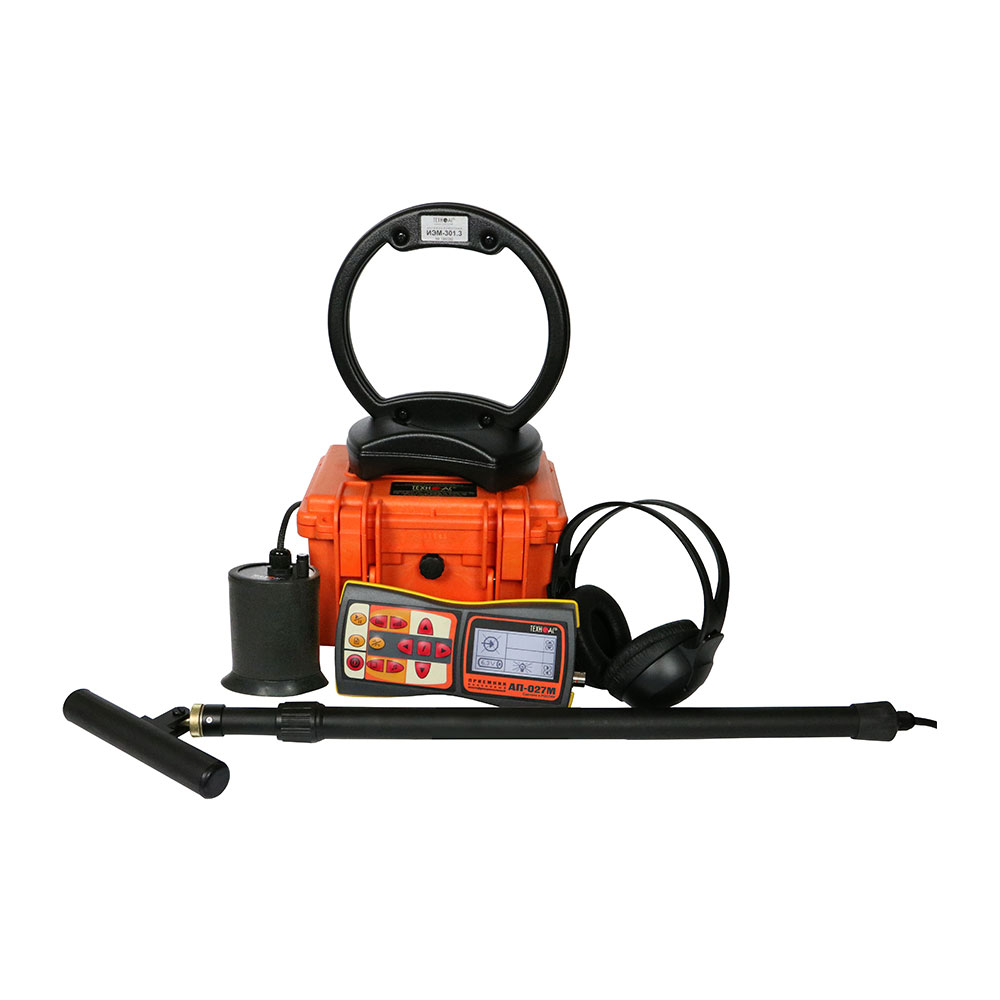

Комплект трассотечепоисковый Успех АТГ-525.60 используется для локализации мест расположения скрытых коммуникаций, а также для определения глубины залегания кабельных линий и трубопроводов из электропроводящих материалов. С помощью данного прибора возможна также трассировка кабельных линий, находящихся под напряжением и металлических трубопроводов с наведенным излучением в пассивном режиме. Поиск утечек из трубопроводов возможен на глубине до 6 метров.

Назначение трассотечеискателя Успех АТГ-525.60Н:

• Определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 10 км от места подключения генератора
• Определение мест повреждения кабельных линий
• Обследование участков местности перед проведением земляных работ
• Обнаружение мест разгерметизации трубопроводов на глубине до 3 м

Комплект с интеллектуальным алгоритмом выявления утечек и генератором средней мощности.

Трассотечеискатель Успех АТГ-525.60Н – универсальный многофункциональный комплект, в котором объединены три устройства:

1. трассоискатель с электромагнитным датчиком
2. комплект для поиска повреждений кабеля акустическим методом
3. течеискатель с акустическим датчиком

Особенности приемника АП-027М:

• Цифровой трассопоисковый приемник
• Большой ЖК дисплей с переключаемыми режимами работы и индикации
• Отображение частотного спектра входного сигнала
• Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик
• Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105)
• При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта
• При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц
• Класс защиты корпуса от внешних воздействий IP54

Особенности генератора АГ-144.1:

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт)
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование
• Длительное время непрерывной работы от собственного аккумулятора

Принцип работы трассотечеискателя Успех АТГ-525.60Н:

Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора):

Подключить головные телефоны и EMD к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использования генератора):

Подключить головные телефоны и EMD к приемнику.

Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).

Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

Поиск места повреждения силового кабеля (трассопоиск с использования генератора):

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (EMD) и акустическим (AD).

Подключить головные телефоны и EMD (AD) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и AD к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».

Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

Рекомендуемые области применения трассотечеискателя Успех АТГ-525.60Н:

• ЖКХ
• Теплосети
• Водоканал

------------------------------------------------
