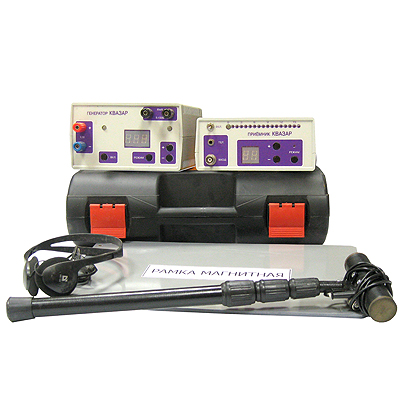

Трассодефектоискатель Квазар
Госреестр (ГРСИ): не указано
Трассодефектоискатель Квазар - это универсальный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения (обрыв, короткое замыкание, повреждение защитной оболочки, коррозия, понижение сопротивления изоляции).
Трассодефектоискатель Квазар выполняет следующие функции:
- определение планового расположения подземных коммуникаций
- приборы неразрушающего контроля "Квазар" позволяют определить повреждение изоляции труб без вскрытия грунта
- используется как кабелеискатель
- контроль изоляции трубопровода
- определение места повреждения битумных и полимерных изоляций
Преимущества трассоискателя:
- высокая чувствительность приемника
- высокая помехозащищенность от городских помех
- цифровая обработка сигнала
- большая мощность сигнального генератора
- современная и надежная элементная база на микропроцессорах
Комплект поставки прибора:
- Генератор
- Провод питания генератора от аккумулятора
- Провод для подключения штыря с гальванической связью
- Магнитная клипса
- Контакт магнитного типа
- Штырь с гальванической связью - 2 шт.
- Приемник
- Антенна
- Телефоны головные
- Штырь без гальванической связи
- Провод для подключения штырей
- Элемент питания тип АА
- Аккумулятор 12В
- Зарядное устройство
- Отвёртка
- Сумка-кейс
- Руководство пользователя
- Гарантийный талон
- Упаковка
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
Технические характеристики трассоискателя Квазар:
| Параметр | Значения |
| Дальность обследования | 5-10 км |
| Погрешность определения места расположения дефекта в изоляционном покрытии, не более | 2% |
| Габаритные размеры | 95х360х470 мм |
| Масса трассодефектоискателя | 6,2 кг |
Генератор
| Параметр | Значения |
| Частота сигнала на выходе генератора, Гц | 500±0.5 1000±1 5000±2 |
| Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения 1000±5 мс. Длительность времени генерации напряжения сигнальной частоты составляет | 333±3 мс |
| Максимальная импульсная мощность на омической нагрузке в фазе генерации напряжения (на частоте 1 кГц при напряжении питания 12 В), не менее, Вт | 70 |
| Выходная мощность генератора в режиме автоматического согласования нагрузки регулируется ступенями от 0 до 100% ступенями по | 10 Вт |
| Максимальная амплитуда напряжения в импульсе генерации составляет не менее (на омической нагрузке 1 кОм и напряжении питания 12 В) | 100 В |
| Напряжение питания генератора, В | 10-15 |
| Габаритные размеры генератора, не более, мм | 140х80х200 |
| Масса генератора, не более, кг | 1 |
| Рабочая температура и относительная влажность | от -20 °С до +40 °С 98% при 20 °С |
| Приемник | |
| Центральная частота полосы пропускания приемника, Гц | 50±0.05 100±0.1; 500±0.5; 1000±1; 5000±2. |
| Добротность селективного усилителя приемника на всех рабочих частотах, не менее, единиц | 45 |
| Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, не менее, мкВ | 20 |
| Входное омическое сопротивление усилителя приемника в режиме обследования изоляции, не менее, МОм | 3 |
| Динамический диапазон приемника при полном отклонении стрелки шкального прибора, не менее, дБ | 90 |
| Напряжение питание приемника от трех элементов типа 316 (форм-фактор «АА»), В | 3-5 |
| Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5 В), не более, мА | 40 |
| Габаритные размеры приемника, не более, мм | 200x140x60 |
| Масса приемника без элементов питания, не более, кг | 0,3 |
| Рабочая температура и относительная влажность | от -20 °С до +40 °С 98% при 20 °С |
