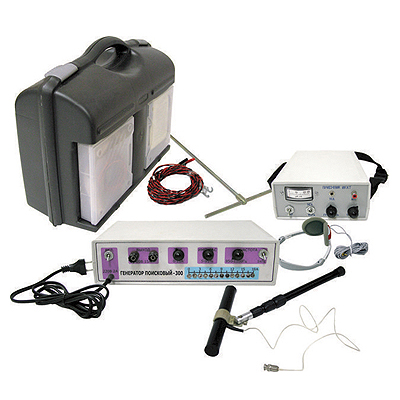

Трассоискатель ИКкт-300 (ИК-300)
Госреестр (ГРСИ): не указано
Трассоискатель относится к классу индикаторов и предназначен для определения индукционным методом местоположения энергосиловых кабелей без вскрытия грунта, трасс металлических трубопроводов различного назначения.
Трассоискатель ИКкт-300 имеет два режима работы:
- Бесконтактный - определение местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты
- Контактный - определение местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к определяемому трубопроводу (кабелю)
Устройство состоит из генератора и приемника.
Комплектация:
- Приёмник
- Генератор поисковый ГП-300
- Антенна
- Штырь с гальв. связью
- Клипса магнитная
- Провод для подключения магнитной клипсы
- Провод для подключения штыря с гальв. связью
- Телефон головной
- Элемент питания тип (АА) - 3 шт
- Отвертка
- Сумка-кейс
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Основные технические данные трассоискателя | |
| Дальность поиска | до 3 км |
| Точность поиска подземных коммуникаций от глубины залегания коммуникаций | 5% |
| Габариты упакованного в футляр изделия | 200х350х460 мм |
| Вес упакованного в футляр изделия, не более | 6,5 кг |
| Основные технические данные генератора | |
| Питание | осуществляется от сети переменного тока напряжением 220±20 В частотой 50 – 60 Гц |
| Выходное напряжение на нагрузке 10 Ом, не менее | 20 В |
| Максимальный ток в нагрузке в диапазоне | от 0,15 до 15 А |
| Частота генератора | фиксированная частота: 1000±2 Гц |
| регулируемая частота: от 950 до 1100 Гц | |
| Генератор, выходное напряжение которого представляет собой разнополярные прямоугольные импульсы, обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом | 1±0,1 сек |
| Заполнение модулирующих импульсов напряжением сигнальной частоты плавно регулируется в диапазоне | от 5% до 95% |
| Генератор может работать на омическую нагрузку сопротивлением | от нуля (короткое замыкание) до бесконечности (холостой ход) |
| Габаритные размеры корпуса генератора, не более | 260х236х69 мм |
| Масса генератора, не более | 1 кг |
| Генератор сохраняет работоспособность при воздействии рабочих температур и относительной влажности | от минус 20 °С до 40 °С и относительной влажности 98% при 20 °С |
| Основные технические данные приемника | |
| Напряжение питания приемника от трех элементов питания (АА) | от 3,3 до 5 |
| Средний ток потребления, не более | 6 мА |
| Габаритные размеры, не более | 137х206х66 мм |
| Масса, не более | 0,5 кг |
| Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, не менее: - на частоте 50 Гц - на частоте 1000 Гц |
100 мкВ 50 мкВ |
| Центральная частота полосы пропускания приемника в активном режиме | 1000±10 Гц |
| Ширина полосы пропускания приемника на уровне 0,7 от максимума на центральной частоте 1000Гц, не более | 70 Гц |
| Центральная частота полосы пропускания приемника в пассивном режиме | 100±1 Гц |
| Ширина полосы пропускания приемника на уровне 0,7 относительно центральной частоты 50 Гц, не более | 5 Гц |
| Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, не менее | 100 ч |
| Прибор сохраняет работоспособность при воздействии рабочих температур | от -20 до +40 °C |
| Допустимая относительная влажность воздуха (при 20оС) | 98% |
