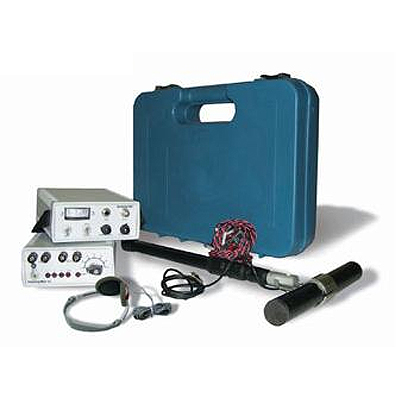

Трассоискатель ИКкт-50 (ИК-50)
Госреестр (ГРСИ): не указано
Индикаторный трассоискатель ИКкт-50 предназначен для обнаружения прохождения трасс металлических трубопроводов самого разного назначения без предварительного вскрытия грунта. Кроме того, он может использоваться для определения месторасположения энергосиловых кабелей.
Принцип действия:
Способность прибора находить трассы и кабеля основывается на использовании индукционного метода.
Трассоискатель ИКкт-50 может быть использован в работе как в бесконтактном режиме, так и в контактном. Бесконтактный режим применяется для определения местоположения силовых электрических кабелей, имеющих токовую нагрузку, и трубопроводов, находящихся под напряжением, создающимся станциями катодной защиты. Контактный режим используется, чтобы определить и найти месторасположение обесточенных силовых кабелей или подземных трубопроводов с помощью подключения генератора трассоискателя к разыскиваемому трубопроводу или кабелю.
Особенности трассоискателя ИКкт-50:
- дальность поиска прибора - до трех километров
- точность поиска нахождения подземных коммуникаций - около 5% от глубины их залегания
- Прибор упакован в футляр габаритами 200 х 350 х 460 мм, вес упакованного трассоискателя ИКкт -50 составляет 6,5 кг
- Основными элементами трассоискателя типа « ИКкт-50» являются генератор и приемник
Трассоискатель ИКкт-50 включает в комплект поставки:
- приемник - 1шт
- генератор - 1шт
- телефон головной - 1шт
- антенна - 1шт
- контакт магнитный - 1шт
- штырь для заземления - 1шт
- провод для питания генератора (двойной, аккумуляторный, длиной 2,0 м) - 1шт
- провод для подключения штыря заземления (магнитной клипсы), длина 7,0 м - 2шт
- паспорт изделия - 1шт
- отвертка - 1шт
- футляр - 1шт
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Общие характеристики комплекта | |
| Дальность поиска | до 3-х км |
| Точность поиска подземных коммуникаций | 5% от глубины залегания коммуникаций |
| Габариты упакованного в дипломат изделия, мм | 200х350х460 |
| Вес упакованного в дипломат изделия, не более | 6,5 кг |
| Генератор | |
| Напряжение питания генератора от батареи элементов типа 373 (8 шт.) либо от внешнего источника питания постоянного тока | от 9 до 15 В |
| Средний ток потребления генератора при напряжении питания (12 ± 0.2) В, не более, мА | 400 |
| Габаритные размеры, мм, не более | 240х215х50 |
| Масса (без элементов питания), кг, не более | 1.2 |
| Выходной сигнал генератора имеетследующие параметры: - длительность импульсов, мс - период следования, мс - частота заполнения, Гц |
от 40 до 80 от 800 до 1200 2000 ± 5 |
| Выходная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0.2) В не менее, Вт | 35 |
| Приёмник | |
| Напряжение питания приемника от элемента типа “Крона” | от 7 до 10 В |
| Средний ток потребления, не более, мА | 3,0 |
| Габаритные размеры, мм, не более | 210х210х50 |
| Масса, кг, не более | 0.6 |
| Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее: - в пассивном режиме - в активном режиме |
100 50 |
| Центральная частота полосы пропускания приемника в активном режиме, Гц | 2000 ± 10 |
| Ширина полосы пропускания приемника на уровне 0.7 от максимального в активном режиме относительно центральной частоты, Гц, не более | 70 |
| Центральная частота полосы пропускания приемника в пассивном режиме, Гц | 100 ± 1 |
| Ширина полосы пропускания приемника на уровне 0.7 в пассивном режиме относительно центральной частоты Гц, не более | 5 |
| Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, дБ, не менее | 70 |
| Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, часов, не менее | 8 |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха, °С | от минус 20 до плюс 45 |
| Относительная влажность, % | не более 80 при Т = 35 °С |
| Атмосферное давление, кПа | от 86 до 106 |
