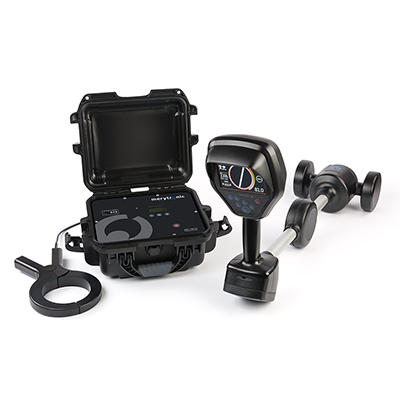

MRT-700 состоит из генератора MRT-700TX и приёмника MRT-700RX и является локатором, который определяет наличие подземных коммуникаций.

Устройство быстро, легко и точно составляет карту кабельных линий и труб, определяя как находящиеся под напряжением, так и обесточенные кабели, глубина залегания которых может составлять до 5 метров.

Мощность генератора MRT-700TX составляет 10 Вт, что позволяет осуществлять поиск кабелей на больших расстояниях (до 10 км). Во время работы генератор подаёт сильный сигнал определённой частоты в кабель, вследствие чего приёмник MRT-700RX с высокой точностью определяет искомый кабель, а также направление тока в нём.

Приёмник MRT-700RX позволяет с высокой точностью определить маршрут пролегания подземных коммуникаций благодаря работе 7 антенн, распределённых по устройству. Во время работы устройство считывает, какой уровень сигнала определяется каждой антенной, что позволяет определить местонахождение кабельных линий и труб и «подсказывает» пользователю верное направление движения.

Генератор MRT-700TX позволяет подавать в кабель 3 активных частоты (640 Гц, 8 кГц и 32 кГц) тремя различными способами:

• Прямое подключение с помощью зажимов типа крокодил. Обесточенные электрические кабели, телефонные кабели, водопроводные и газовые металлические трубы и т. п. При данном методе подключения прибор на дисплее отображает значение тока в цепи и сопротивления петли
• Подключение с помощью индукционных клещей. Кабели среднего и низкого напряжения, телефонные кабели и т. п. При данном методе подключения нет необходимости отключать кабель от сети
• Встроенная антенна генератора. В случае, если пользователь не может добраться до кабеля, или положение кабеля неизвестно, то сигнал может быть наведен с помощью встроенной антенны

Способ подачи сигнала выбирается пользователем в зависимости от существующих условий. Для обеспечения максимальной точности измерений рекомендуется использование способа прямого подключения или индукционных клещей. В случае, если нет возможности доступа к проводнику, можно подать сигнал при помощи внутренней передающей антенны генератора MRT-700 TX.

Специальные режимы трассировки

В зависимости от конкретных целей и задач пользователь может выбрать различные режимы, каждый из которых отображает необходимую информацию в наиболее подходящем формате. Приёмник MRT-700 RX обеспечивает различные режимы трассировки:

• «FULL»
• «MAX»
• «NULL»
• «PEAK»

Онлайн-приложение GridGIS Map Creator

Благодаря приложению GridGIS Map Creator становится возможным:

• Записывать информацию о трассировке сети и об объектах коммунального хозяйства
• Добавлять фотографии объектов сети
• Отмечать на карте маршрут пролегания кабеля с GPS-координатами
• Фиксировать процесс ведения работ
• Сохранять данные в файле GeoJSON, который совместим с любой ГИС-системой
• Осуществлять подключение к устройствам для обнаружения подземных коммуникаций с помощью беспроводной технологии Bluetooth

Прибор оснащён технологией Bluetooth, которую можно использовать в двух режимах передачи данных: закрытый и открытый протоколы.

Закрытый протокол предназначен для работы с приложением GridGIS Map Creator, благодаря которому пользователю не нужно прилагать дополнительные усилия и затрачивать время на перенесение местоположения кабелей на карты. Все данные, полученные при работе с прибором, автоматически сохраняются в приложении в режиме реального времени.

Открытый можно использовать при работе MRT-700 с другими устройствами, использующими ту же технологию.

Трассоискатель MRT-700 соответствует требованиям безопасности IEC 61010-1: 2011 / UNE-EN 61010-1: 2011 и стандартам электромагнитной совместимости IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11.

Также прибору присвоена II-я категория защиты от поражения электрическим током.

MRT-700 можно применять как в закрытых помещениях, так и на открытом воздухе, в том числе и в условиях повышенной влажности, так как его генератор имеет степень защиты IP 65 (с закрытой крышкой), а приёмник имеет степень защиты IP 54.

Комплект поставки:

• Генератор MRT-700 TX
• Приёмник MRT-700 RX
• Кабели с зажимами типа крокодил
• Стержень заземления
• Адаптер питания переменного/постоянного тока (для MRT-700 TX)
• Адаптер питания переменного/постоянного тока (для MRT-700 RX)
• Штекер для автомобильного прикуривателя
• Руководство пользователя
• Мягкая переносная сумка

------------------------------------------------
