Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.30К
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано

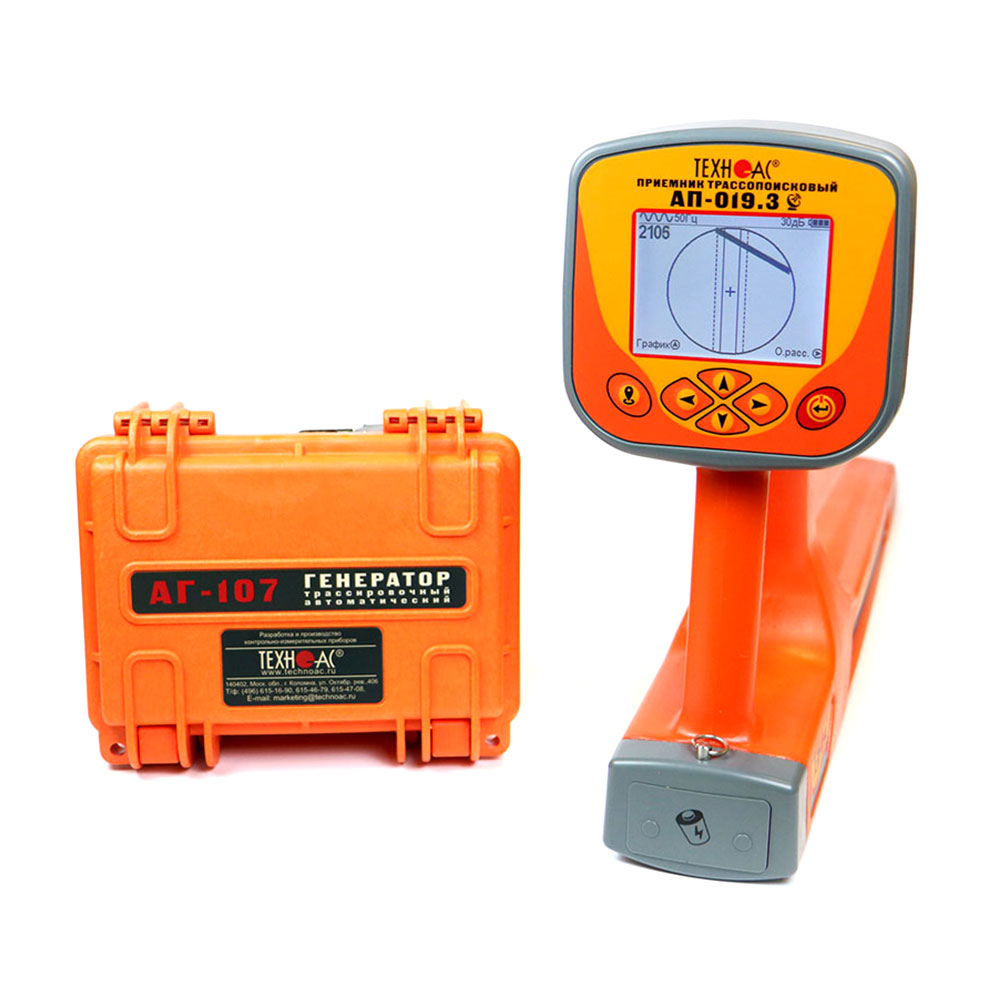

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций. В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция). Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 60 Вт.
Назначение трассоискателя Успех АГ-309.30К:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км
- Поиск электрических кабелей под напряжением
- Поиск мест пересечения трубопровода и кабеля
- Определение мест повреждения кабельных линий
- Обследование участков местности перед проведением земляных работ
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора

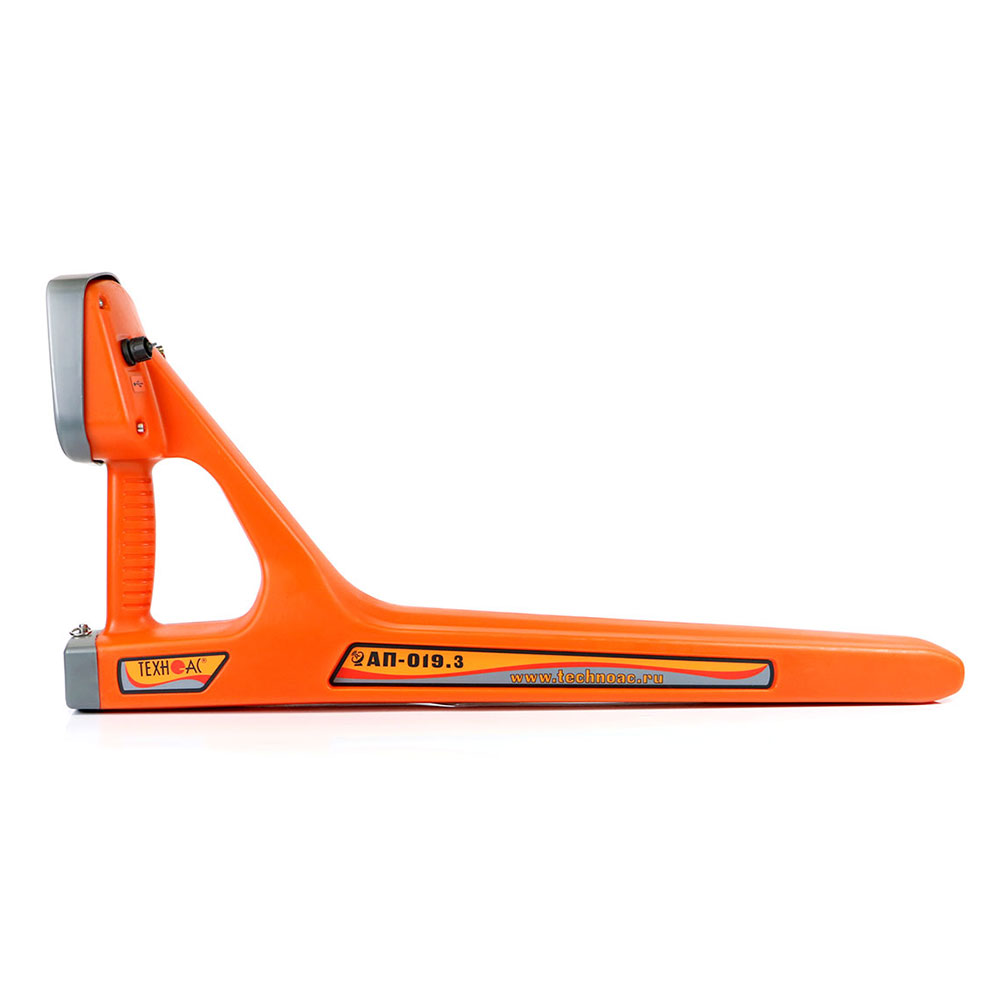

Особенности приемника АП-019.3:
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3
- Изображение трассы на экране прибора
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция)
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора
- Дополнительные функций при подключении внешних датчиков
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц)
- Меню на двух языках (русский и английский)
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора
Особенности генератора АГ-107:
- Встроенный заряжаемый аккумулятор
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы
- Максимальное выходное напряжение до 60 В
- Возможность работы от внешнего внешнего источника питания 10...25 В
- Сигнализация и защита от подключения на нагрузку с напряжением
- Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах)
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию
- Ручное уменьшение/увеличение мощности после автосогласования
- Небольшие габариты и вес
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами.
Характеристики
Трассопоисковый приемник АП-019.3
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | - автоматическое – для 2D отображения «Трасса»; - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; - автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы | - 0...10 м; - автоматически в режиме «Трасса»; - по нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | - 0,01...9,99 А; - автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | - 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления |
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |

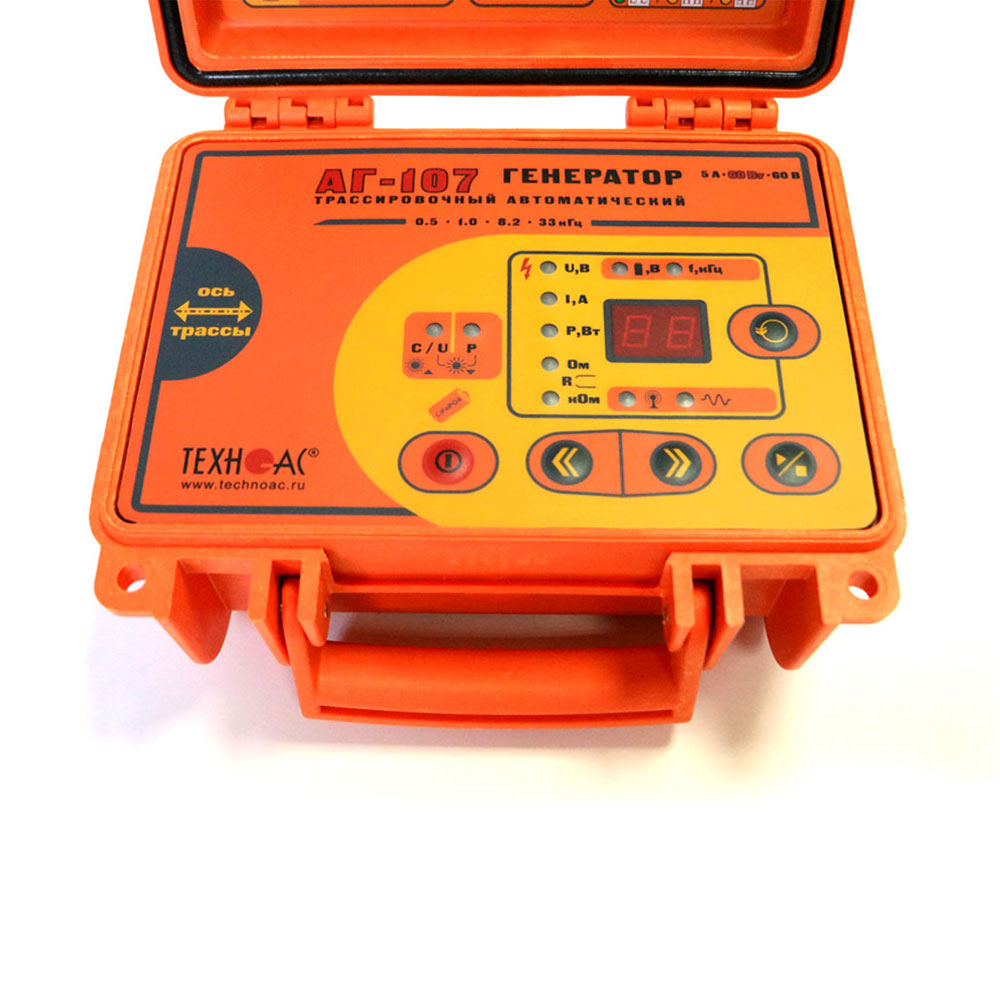

Трассировочный генератор АГ-107
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | - прерывистый «ПР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
| - двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
|
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 48 – в двухчастотном режиме модуляции «2F» |
| 60 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом |
| 60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
| Устройство зарядное | - заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | - напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | при работе от встроенного аккумулятора 1,2 часа в режимах «НП» и «2F» при исходной выходной мощности 30 Вт или 5 часов в режиме «ПР» при исходной выходной мощности 60 Вт |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 216х180х105 |
| Вес электронного блока, не более, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |
