Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.

Прибор для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей

Назначение прибора:

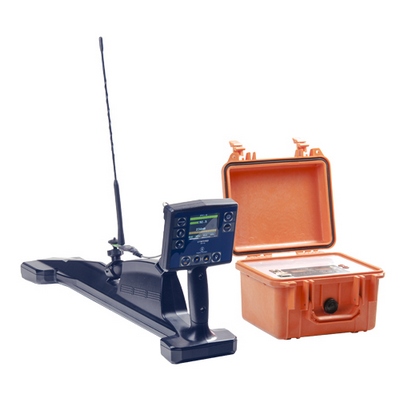

Трассоискатели Сталкер "75-02М" и Трассоискатели Сталкер "15-02М" предназначены для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. Трассоискатели состоят из двух блоков - генератор (ГТ-75 или ГТ-15) и приёмник (ПТ-02М или ПТ-04)

Особенности:

• Высокая скорость фильтрации
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
• Наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех
• Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения с точностью до 0,25 м
• Датчик контроля изоляции "А-Рамка" и "ДКИ-02" позволяю искать повреждения в местах с большой плотностью коммуникаций
• Оптическая и звуковая индикация
• Питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА
• Встроенное зарядное устройство с защита встроенного аккумулятора от избыточного разряда
• Влагозащищенный, ударопрочный корпус (IP 42)

Приемник ПТ-04:

РЕЖИМ “ТРАССА”

• определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно и указание направления тока (от генератора / к генератору)
• непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты
• функция "острый максимум" объединяет точность режима "минимум" и удобство режима "максимум"

РЕЖИМ “ТРАССА-ЗОНД”

• определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения
• отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01)
• Приёмник без применения генератора обеспечивает на рабочих частотах:
  - «50 Гц» - поиск коммуникаций по наведенным сигналам токов промышленной частоты;
  - «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
  - «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
  - «ЭФИР» - поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц

Приемник ПТ-02М:

• точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо"
• индикация глубины залегания

Генератор ГТ-75 и ГТ-15:

• частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»
• максимальная выходная мощность 75 Вт (для генератора ГТ-75)
• ступенчатая регулировка мощности
• синусоидальная форма (ГТ-75) выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации
• индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций
• два режима работы - непрерывная и импульсная генерация
• бесконтактная передача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50
• автоматическое согласование генератора с нагрузкой
• питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А.
• индикация степени разряда аккумуляторов
• встроенное зарядное устройство
• защита встроенного аккумулятора от избыточного разряда
• влагозащищенный, ударопрочный корпус (IP 44)

Комплект поставки:

• Приёмник «Сталкер» ПТ-02М РАПМ.464333.001
• Телефоны головные РЛПА.468627.001
• Блок питания БПН-А 12-0,5 ЭКМЮ.436230.001 ТУ
• Батарейный отсек 5*АА РАПМ.436244.003
• Ремешок нашейный
• Руководство по эксплуатации РАПМ.464333.001 РЭ
• Сумка приёмника
• Упаковка РАПМ.323229.002 (при отдельной поставке приёмника)
• Адаптер для датчиков приемника**
• Мини-датчик МД-01 РЛПА.411519.001
• Датчик контроля изоляции ДКИ-02 РАПМ.411129.001

------------------------------------------------
