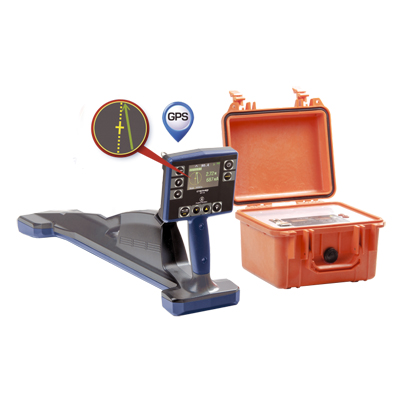

Трассоискатель Сталкер 75-14
Госреестр (ГРСИ): не указано
Трассопоисковый комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.
В комплект поставки трассоискателя Сталкер 75-14 входит генератор ГТ-75 и приемник ПТ-14.
Отличительные особенности трассопоискового комплекса Сталкер 75-14
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника
- Трассировка и координирование местоположения во всемирной системе координат
- Связь с компьютером по Bluetooth , память на 10000 измерений
- Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора
- Трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах)
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
- Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М
Приемник ПТ-14
Облегченная конструкция (вес 1,7 кг).
Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию
- Шкалы максимума и минимума
- Глубины залегания и силы тока коммуникации на всех активных частотах
- Шкала зонд - для определения мест повреждений
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию
- Режим острый максимум
Запись в память приемника ПТ-14:
- Уровня сигналов с магнитных антенн и по входу ЗОНД
- Направления к коммуникации
- Показания глубины залегания коммуникации и величины тока в ней
- Направления поискового тока
- Относительной полярности разности потенциалов по входу «ЗОНД»
- Фазы сигнала по входу «ТРАССА»
- Рабочих частот
- Местные дата и время в момент снятия показаний по информации GPS
- Координат места снятия показаний по информации GPS
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение | |
| Приемник Сталкер ПТ-14 | ||
| Значения рабочих частот при работе с генератором и чувствительность на данной частоте | Частота, Гц | Чувствительность не менее, мкА/м* |
| 273 526 1024 8928 32768 (33к) |
500 300 150 25 5 |
|
| Значения дополнительные рабочие частоты при работе с генераторами других производителей | 491, 512, 982, 2000, 2048, 8440, 9828, 10000 | |
| Значения рабочих частот при работе без генератора, Гц | 25,50,60,100,300, 550 и 1450 | |
| Динамический диапазон входных сигналов, не менее, дБ | 102 | |
| Ширина полосы пропускания для каждой рабочей частоты, не более, Гц | по уровню минус 3 дБ | по уровню минус 60 дБ |
| 9 | 24 | |
| Определение глубины залегания коммуникации, м | от 0,01 до 10,0 | |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А | |
| Погрешность показания глубины залегания для одиночной, протяженной прямой коммуникации, не более | ±{[4+0,3h(h+1)] %+0,1 м}, где h - измеренное значение глубины |
|
| Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК» | от 0,01 мВ до 1,70 В | |
| Погрешность показания напряжения | ± (3% + 3 е.м.р) | |
| Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ | 0,05 | |
| Входное сопротивление по входу «ДАТЧИК», МОм | 1 | |
| Мощность потребления, не более, Вт | 2 | |
| Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч | 5 | |
| Габаритные размеры, не более, мм | 700х300х140 | |
| Масса, не более, кг | 1,8 | |
| Генератор Сталкер ГТ-75 | ||
| Рабочие частоты, Гц | 273, 526, 1024, 8928 | |
| Диапазон регулировки выходной мощности на нагрузке от 1 до 600 Ом, Вт | от 7,5 до 75 | |
| Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 14 | |
| Сила тока, потребляемая от источника постоянного тока, А | не более 10 | |
| Габаритные размеры, мм, не более | 275 x 250 x 175 | |
| Диапазон рабочих температур, °С | от -30 до +55 | |
