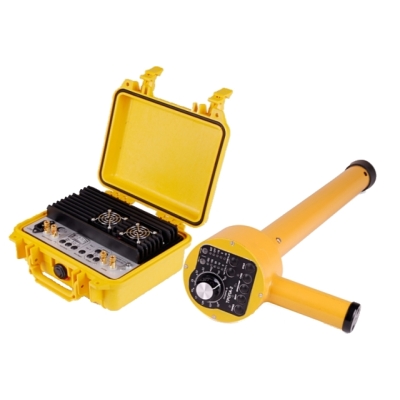

Трассоискатель Тропа 2
Госреестр (ГРСИ): не указано
Тропа 2 - комплект приборов предназначен для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода.
Принцип действия комплекта приборов основан на измерении отношения уровней магнитных полей, порождаемых двумя встречными токами от генераторов, включенных на краях обследуемого участка трубопровода (метод запатентован). В отличии от традиционных способов магнитных измерений, реализуемых, как в импортной, так и в отечественной аппаратуре, данный способ позволяет на порядок повысить точность измерений затухания токов на участках трубопроводов с хорошей изоляцией, на новых, и глубоко заложенных трубопроводах (свыше 10 м). Таким образом можно избежать ложной, заниженной оценки состояния изоляции трубопроводов. По величине затухания токов, с учетом диаметра трубопровода, определяется интегральная величина сопротивления изоляционного покрытия, отнесенная к квадратному метру поверхности трубопровода. По данной величине, на основании ВРД 39-1.10-026-2001, определяется состояние изоляционного покрытия. С высокой точностью локализуется место дефекта изоляции.
В трассопоисковый комплект входят:
- Локатор "Тропа 2" - 1 шт.,
- Генератор "Тропа 2" - 1 шт.,
- Футляр для локатора - 1 шт.,
- Стереотелефоны - 1 шт.,
- Зарядное устройство - 1 шт.,
- Элементы питания - 1 комплект,
- Комплект кабелей для подключения генератора,
- Руководство по эксплуатации.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
| обнаружение трубопровода | в радиусе 15 метров; |
| быстрый поиск трубопровода с точностью: | ± 10 см для одной трубы; |
| ± 25 см в местах скопления труб; | |
| измерение глубины залегания трубопровода с точностью | ±5% при глубине залегания до 5 метров; |
| измерение действующих значений токов, протекающих по трубопроводу, с частотами 10 Гц и 6,25 Гц | с точностью ± 5%; |
| измерение степени затухания токов в трубопроводе | с точностью 1%; |
| индикация текущих и ранее сделанных измерений на встроенном жидкокристаллическом индикаторе; | |
| ввод текстовых комментариев в процессе измерений; | |
| хранение до 1900 результатов измерений в энергонезависимой памяти локатора; | |
| вывод результатов измерений на ПЭВМ для дальнейшей их обработки; | |
| питание локатора осуществляется от 4-х последовательно соединенных электрохимических элементов питания типоразмера АА; | аккумуляторных с номинальным напряжением 1,2В; |
| гальванических с номинальным напряжением 1,5В; | |
| дистанционный пуск; | |
| локатор имеет герметичный морозоустойчивый корпус (стеклопластик); | |
| электронный дальномер «Трасса» позволяет измерять пройденное расстояние; | |
| полученные данные передаются по последовательному интерфейсу в память локатора; | |
| питание генератора осуществляется от сети переменного тока или аккумулятора 12,6В емкостью 7Ач; | |
| вес приборов: | локатор – 2,3 кг; |
| генератор – 12 кг; | |
| габаритные размеры: | локатор – 920х180х230 мм; |
| генератор – 200х270х400 мм. | |
| ловия эксплуатации: | температура окружающей среды – от минус 20°С до + 50°С; |
| относительная влажность – 98%. | |
