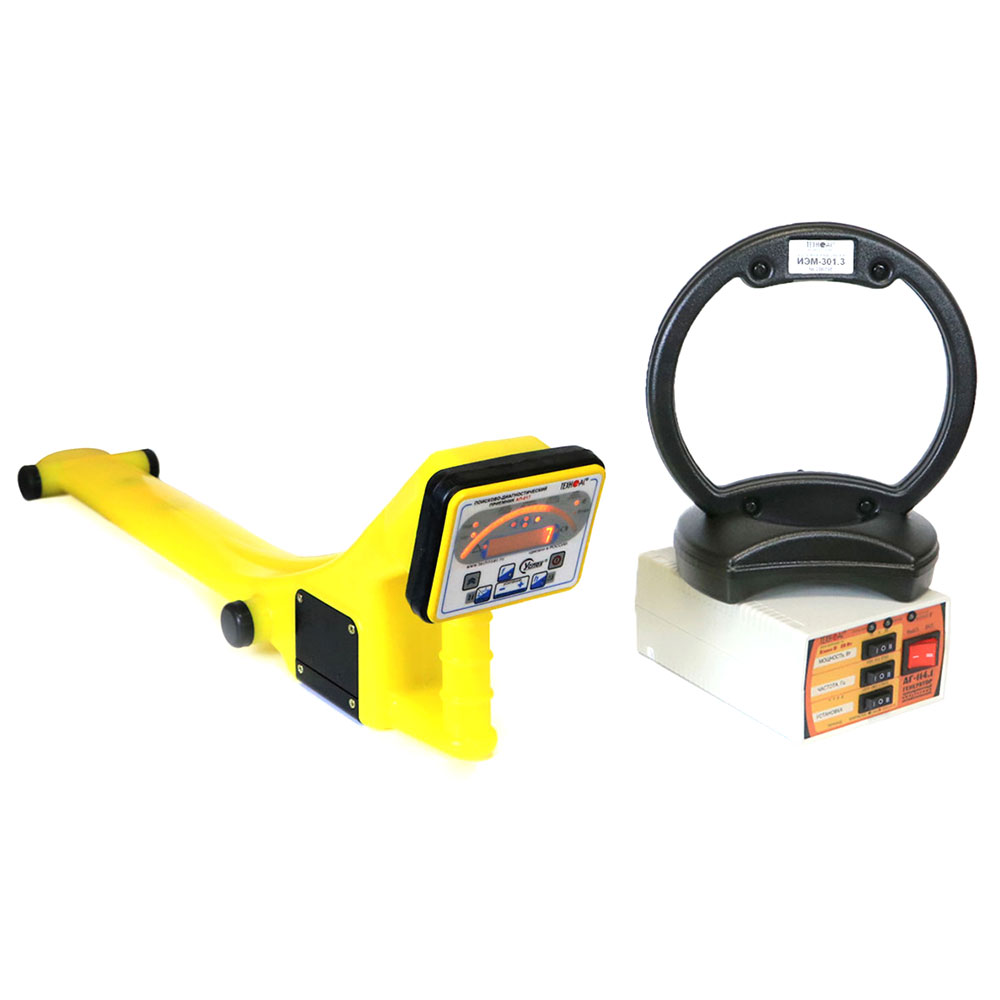

Трассоискатель Успех АГ-308.10Н
Госреестр (ГРСИ): не указано
Описание трассоискателя Успех АГ-308.10Н:
- трассопоисковый комплект предназначен для обнаружения подземных коммуникаций, таких как кабельные линии, металлические трубопроводы и другие электропроводящие материалы
- комплект включает в себя приемник в форме моноблока, оснащенный светодиодной индикацией. Также в комплект входит компактный автономный генератор с выходной мощностью до 20 Вт и способностью работать на расстоянии до 3 км
- подключение к искомой трассе возможно как контактным, так и бесконтактным способом
Назначение трассоискателя Успех АГ-308.10Н:
- определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м
- трассировка коммуникаций с использованием генератора на расстояние до 3 км
- поиск электрических кабелей под напряжением
- поиск мест пересечения трубопровода и кабеля
- обследование участков местности перед проведением земляных работ

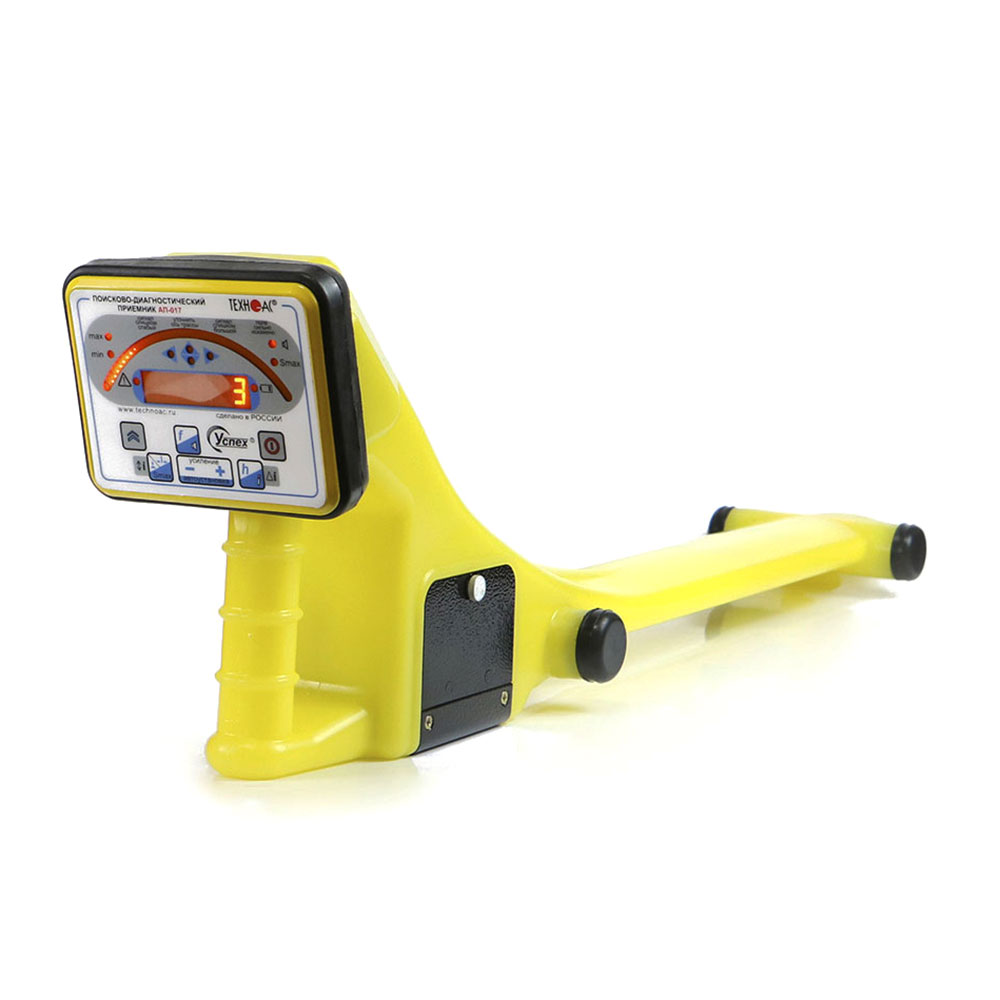

Особенности приемника АП-017:
- современный цифровой трассопоисковый приемник-моноблок
- яркий светодиодный индикатор
- вывод значения измеренной глубины залегания на экран
- определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу
- широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц)
- морозоустойчивый, работа при температурах до -40°С
Особенности генератора АГ-114.1:
- прост в эксплуатации и не требует высокой квалификации персонала
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
- возможность выбора мощности в зависимости от решаемых задач
- автоматическое повторное согласование при изменении мощности
- длительное время непрерывной работы от собственного аккумулятора
- небольшие габариты и вес
Рекомендуемые области применения трассоискателя Успех АГ-308.10Н:
- электросети
- телекоммуникация
- строительно-монтажные организации
- ЖКХ
- водоканалы
- теплосети
- нефтегазовая отрасль
- геодезия
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Трассопоисковый приемник АП-017Н
| Параметр | Значение |
|---|---|
| Рабочие частоты пассивные | 50 Гц, 100 Гц, 12-24 кГц |
| Рабочие частоты активные | 512, 1024, 1450, 8192, 8928, 9820 Гц |
| Максимальная глубина измерения | до 10 м |
| Максимальная глубина обнаружения | до 25 м |
| Максимальное удаление от генератора | до 5 км |
| Время непрерывной работы без подсветки (LR 11 A/час) | до 50 ч |
| Диапазон эксплуатационных температур | -40...+60°С |
| Точность определения трассы | ±0,3 м |
| Питание | 2 элемента D |
| Габариты | 720x110x150 мм |
| Вес прибора без чехла | 1,700 кг |
Трассировочный генератор АГ-114.1
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512±0,25 |
| Частота 2 | 1024±0,5 |
| Частота 3 | 8192±4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5 Вт») | 5±1,25 |
| Мощность 2 («10 Вт») | 10±2,5 |
| Мощность 3 («20 Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5 Вт») | 0,3…1000 |
| Мощность 2 («10 Вт») | 0,3…500 |
| Мощность 3 («20 Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Индукционная антенна ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
