Трассоискатель Успех АГ-401
Госреестр (ГРСИ): не указано
Доступный комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
Комплект оснащен компактным автономным генератором с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-401:
- определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора
- определения мест повреждения кабельных линий
- обследования участков местности перед проведением земляных работ
- проведения работ по поиску скрытой проводки
- трассировка коммуникаций без непосредственного подключения
Рекомендуемые области применения Успех АГ-401:
- геодезия
- электрические сети
- ЭХ предприятия
- теплосети
- ЖКХ
- строительство
Решаемые задачи с помощью трассоискателя Успех АГ-401:
- трассировка кабеля и определение глубины залегания
- поиск металлических трубопроводов и определение глубины залегания
- поиск мест пересечения трубопроводов и кабеля

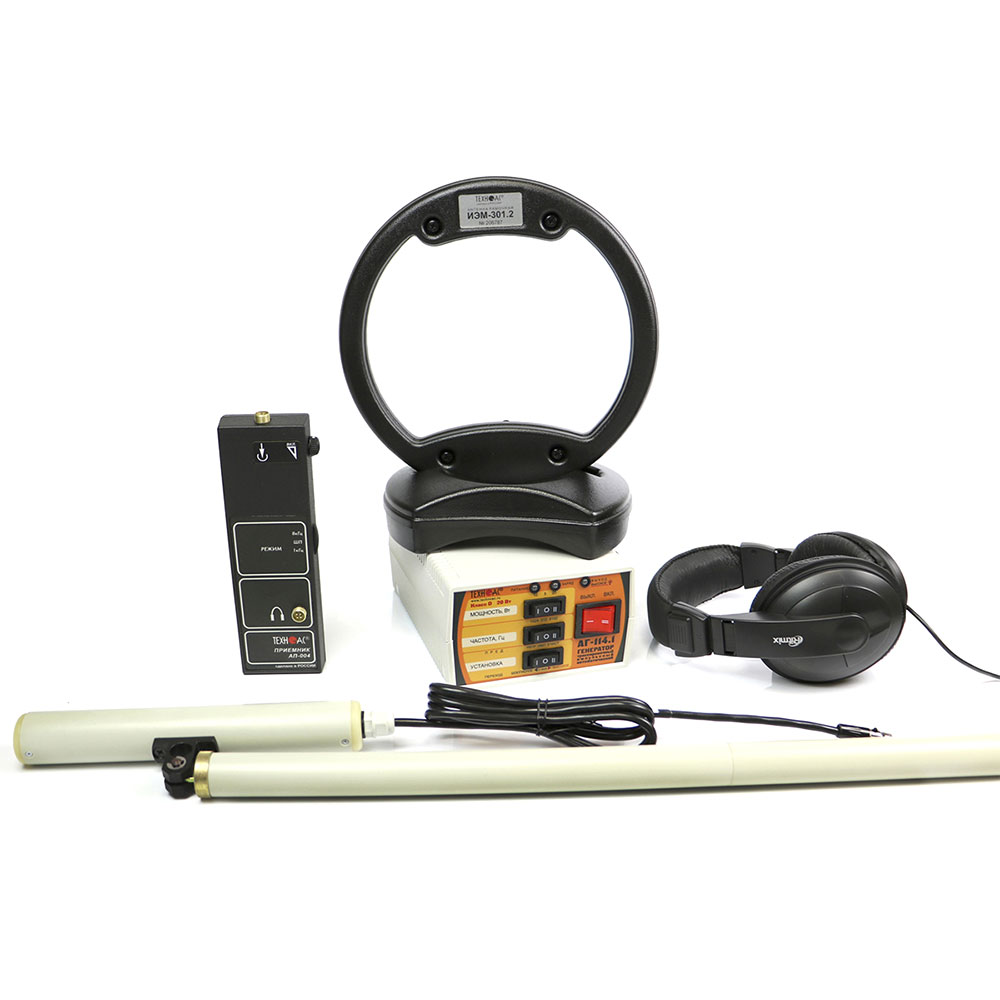

Комплект поставки трассоискателя Успех АГ-401:
- приемник "АП-004"
- генератор "АГ-114"
- электромагнитный датчик "ЭМД-226М"
- индукционная антенна "ИЭМ-301.2"
- головные телефоны
- сетевой блок
- кабель внешнего аккумулятора
- кабель выходной
- контакт магнитный
- штырь заземления
- сумка для индукционной антенны "ИЭМ-301.2"
- сумка для генератора "АГ-114"
- сумка для комплекта
- батарейка
- руководство по эксплуатации
--------------------------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
Приемник "АП-004"
| Параметр | Значение |
|---|---|
| Режимы работы, Гц | 1024, 8928, «ШП» |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 (батарея/аккумулятор типа 6F22) |
| Мощность, подводимая к головным телефонам, мВт | 50 |
| Габаритные размеры прибора, не более, мм | 186х60х25 |
| Масса, не более, кг | 0,3 |
Генератор "АГ-114"
| Параметр | Значение |
|---|---|
|
Частоты генерируемого сигнала, Гц
|
|
| Частота 1 | 512 ± 0,5 |
| Частота 2 | 1024 ± 1 |
| Частота 3 | 8928 ± 8 |
|
Режимы генерации
|
|
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
|
Длительность импульса, мс
|
|
| Режим 2, 3 | 100 |
|
Частота следования импульсов, Гц
|
|
| Режим 2 | 1 |
| Режим 3 | 2 |
|
Мощность, отдаваемая генератором в нагрузку, Вт
|
|
| Мощность 1 («5Вт») | 5±1,25 |
| Мощность 2 («10Вт») | 10±2,5 |
| Мощность 3 («20Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
|
Диапазон сопротивлений согласованной нагрузки, Ом
|
|
| Мощность 1 («5Вт») | 0,3 … 1000 |
| Мощность 2 («10Вт») | 0,3 … 500 |
| Мощность 3 («20Вт») | 0,3 … 250 |
|
Напряжение на выходе, В
|
|
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
|
Источники питания
|
|
| Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
| Сетевой блок | 15В / 4,4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Электромагнитный датчик "ЭМД-226М"
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928; 1024 Гц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Индуктивная антенна "ИЭМ-301.2"
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
