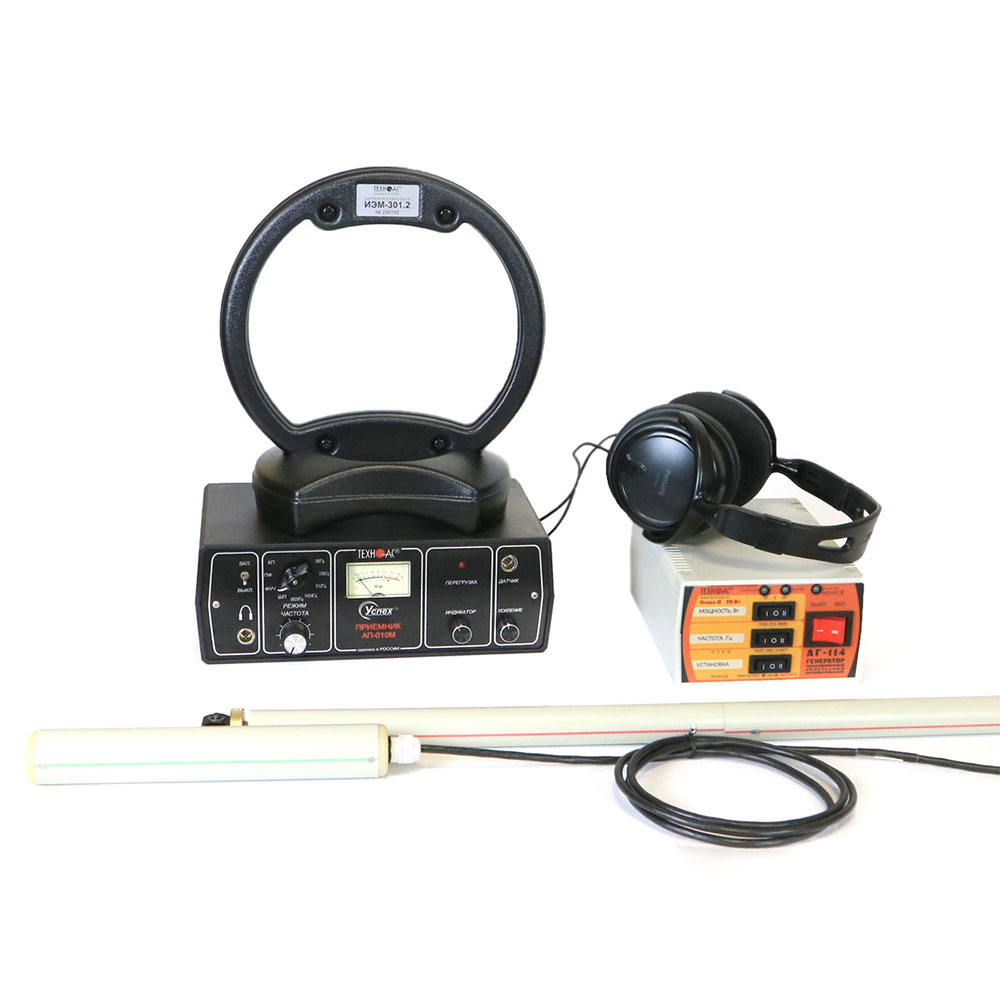

Трассоискатель Успех АГ-408.10
Госреестр (ГРСИ): не указано
Описание Успех АГ-408.10:
- трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом
- многофункциональный трассопоисковый приемник со стрелочным индикатором и выводом звука в наушники оператора. Морозоустойчивый и легкий корпус. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика)
Назначение прибора:
- определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м
- трассировка коммуникаций с использованием генератора на расстояние до 5 км
- поиск электрических кабелей под напряжением
- поиск мест пересечения трубопровода и кабеля
- определения мест повреждения кабельных линий
- обследования участков местности перед проведением земляных работ
Особенности приемника АП-010М:
- аналоговый трассопоисковый приемник
- стрелочный индикатор уровня сигнала
- широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры
- морозоустойчивый, работа при температурах до -30°С
- возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя)
Особенности генератора АГ-114:
- прост в эксплуатации и не требует высокой квалификации персонала
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
- возможность выбора мощности в зависимости от решаемых задач
- автоматическое повторное согласование при изменении мощности
- длительное время непрерывной работы от собственного аккумулятора
- небольшие габариты и вес
Рекомендуемые области применения Успех АГ-408.10:
- электросети
- телекоммуникация
- строительно-монтажные организации
- ЖКХ
- водоканалы
- теплосети
- нефтегазовая отрасль
- геодезия
Комплект поставки Успех АГ-408.10
|
№ |
Наименование |
Количество |
|
1 |
Приемник АП-010М |
1 шт. |
|
2 |
Электромагнитный датчик ЭМД-227М |
1 шт. |
|
3 |
Головные телефоны |
1 шт. |
|
4 |
Генератор АГ-114 |
1 шт. |
|
5 |
Источник питания |
1 шт. |
|
6 |
Кабель аккумулятора |
1 шт. |
|
7 |
Кабель внешнего аккумулятора |
1 шт. |
|
8 |
Штырь заземления |
2 шт. |
|
9 |
Индукционная антенна ИЭМ-301.2 |
1 шт. |
|
10 |
Кабель |
1 шт. |
|
11 |
Контакт магнитный |
2 шт. |
|
12 |
Батарейки для приемника |
6 шт. |
|
13 |
Сумка для комплекта |
1 шт. |
|
14 |
Сумка для приемника |
1 шт. |
|
15 |
Сумка для батарейного отсека |
1 шт. |
|
16 |
Сумка для антенны |
1 шт. |
|
17 |
Сумка для генератора |
1 шт. |
|
18 |
Руководство по эксплуатации. Паспорт |
1 шт. |
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Менеджеры подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Приемник АП-010М
|
Параметр |
Значение |
|
Девять режимов работы на 26 частотных диапазонах, Гц |
50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап) |
|
Общий коэффициент усиления по звуковому тракту, дБ |
35 |
|
Напряжение питания, В |
9+1-2,5 |
|
Мощность, подводимая к головным телефонам, мВт |
100 |
|
Потребляемая мощность, не более, Вт |
0,9 |
|
Габаритные размеры прибора, не более, мм |
250х90х147 |
|
Масса, не более, кг |
1,5 |
Генератор АГ-114
|
Параметр |
Значение |
|
Частоты генерируемого сигнала, Гц |
|
|
Частота 1 |
512 ± 0,5 |
|
Частота 2 |
1024 ± 1 |
|
Частота 3 |
8928 ± 8 |
|
Режимы генерации |
|
|
Режим 1 |
непрерывный |
|
Режим 2 |
импульсные посылки |
|
Режим 3 |
импульсный трехчастотный |
|
Длительность импульса, мс |
|
|
Режим 2, 3 |
100 |
|
Частота следования импульсов, Гц |
|
|
Режим 2 |
1 |
|
Режим 3 |
2 |
|
Мощность, отдаваемая генератором в нагрузку, Вт |
|
|
Мощность 1 («5Вт») |
5±1,25 |
|
Мощность 2 («10Вт») |
10±2,5 |
|
Мощность 3 («20Вт») |
20±5 |
|
Допустимое сопротивление нагрузки, Ом |
любое |
|
Диапазон сопротивлений согласованной нагрузки, Ом |
|
|
Мощность 1 («5Вт») |
0,3 … 1000 |
|
Мощность 2 («10Вт») |
0,3 … 500 |
|
Мощность 3 («20Вт») |
0,3 … 250 |
|
Напряжение на выходе, В |
|
|
Ограниченное по умолчанию |
36 |
|
Максимальное |
72 |
|
Согласование с нагрузкой |
автомат., 20-ти ступенчатое |
|
Время согласования максимальное,не более, с |
12 |
|
Допустимое внешнее напряжение питания, В |
11...15 |
|
Источники питания |
|
|
Встроенный аккумулятор: |
|
|
Сетевой блок |
15В / 4,4 А max |
|
Время зарядки штатного аккумулятора не более, ч |
5 |
|
Габаритные размеры генератора, не более, мм |
190х140х80 |
|
Вес генератора в чехле, не более, кг |
2,5 |
Электромагнитный датчик ЭМД-227М
|
Параметр |
Значение |
|
Тип преобразователя |
резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
8928, 1024, 512 Гц |
|
Тип питания |
от приемника |
|
Коммутация резонанса |
принудительная (управляется приемником) |
Индуктивная антенна ИЭМ-301.2
|
Параметр |
Значение |
|
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
|
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом |
36 |
|
Тип корпуса |
пластмассовый, герметичный |
