Трассоискатель Успех АГ-428.20Н
Госреестр (ГРСИ): не указано

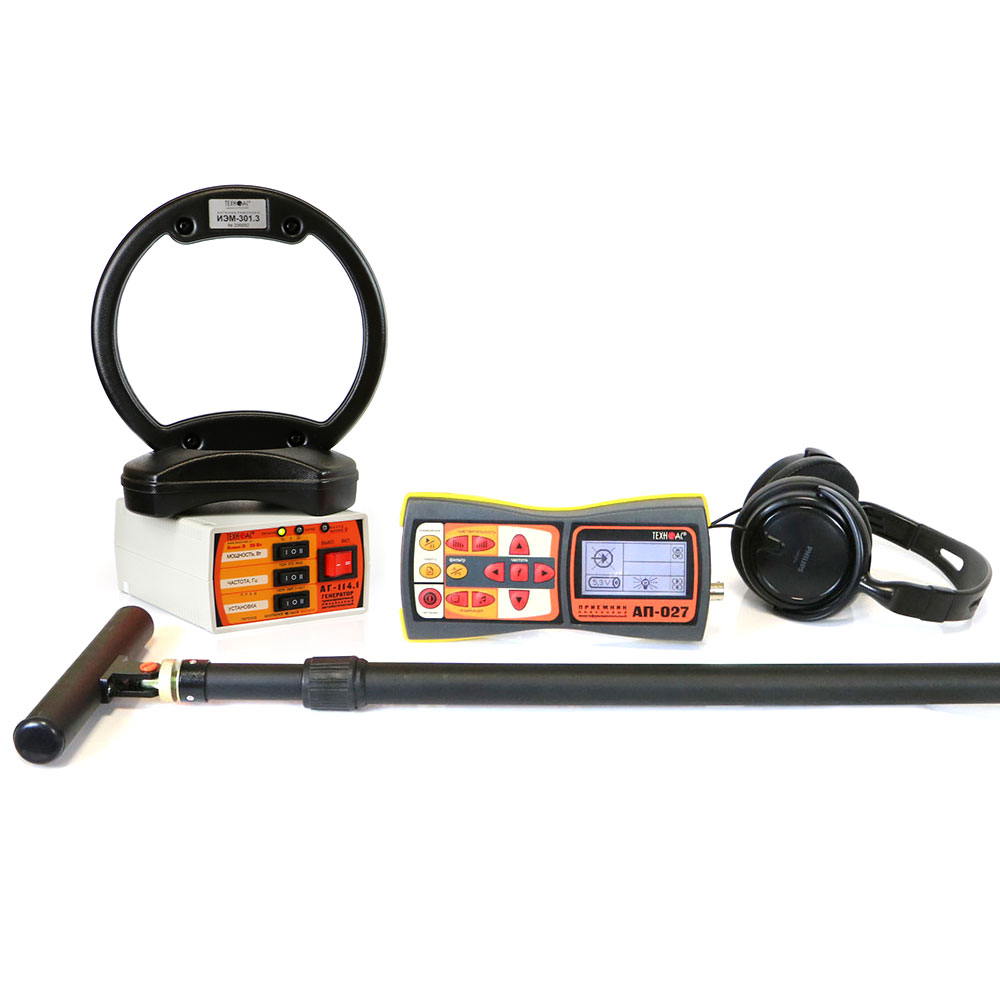

Трассопоисковый комплект Успех АГ-428.20Н разработан для точного определения местоположения и глубины подземных коммуникаций, таких как кабельные линии, оптоволоконные линии и электропроводные трубопроводы. Он также позволяет обнаруживать неисправности в кабельных линиях и проводить обследование местности перед проведением земляных работ, чтобы избежать повреждения инженерных коммуникаций. Комплект включает в себя цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика). Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-428.20Н:
- определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м
- трассировка коммуникаций с использованием генератора на расстояние до 3 км
- поиск электрических кабелей под напряжением
- поиск мест пересечения трубопровода и кабеля
- определение мест повреждения кабельных линий
- обследование участков местности перед проведением земляных работ

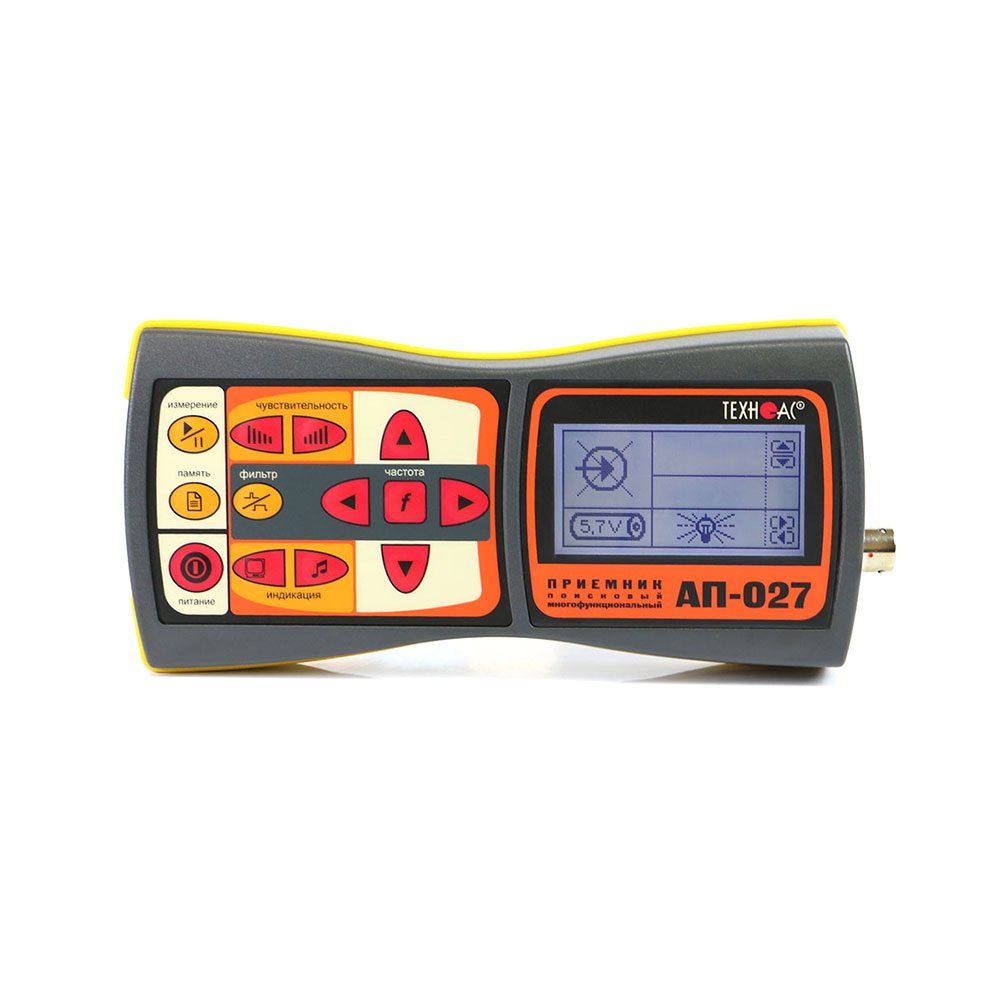

Особенности приемника АП-027:
- цифровой трассопоисковый приемник
- большой ЖК дисплей с переключаемыми режимами работы
- вывод звукового сигнала как на встроенный динамик, так и в наушники оператора
- широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц)
- возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя)
- класс защиты корпуса от внешних воздействий IP54
Особенности генератора АГ-114.1:
- прост в эксплуатации и не требует высокой квалификации персонала
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
- возможность выбора мощности в зависимости от решаемых задач
- автоматическое повторное согласование при изменении мощности
- длительное время непрерывной работы от собственного аккумулятора
- небольшие габариты и вес
Рекомендуемые области применения трассоискателя Успех АГ-428.20Н:
- электросети
- телекоммуникация
- строительно-монтажные организации
- ЖКХ
- водоканалы
- теплосети
- нефтегазовая отрасль
- геодезия
------------------------------------------------
«МЕТРИКА» занимается поставками оборудования по всей России транспортными компаниями и курьерскими службами, а также обеспечивает поверку, калибровку, юстировку и ремонт приборов. Менеджеры компании подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Трассопоисковый приемник АП-027М
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
Трассировочный генератор АГ-114.1
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512±0,25 |
| Частота 2 | 1024±0,5 |
| Частота 3 | 8192±4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5 Вт») | 5±1,25 |
| Мощность 2 («10 Вт») | 10±2,5 |
| Мощность 3 («20 Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5 Вт») | 0,3…1000 |
| Мощность 2 («10 Вт») | 0,3…500 |
| Мощность 3 («20 Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |

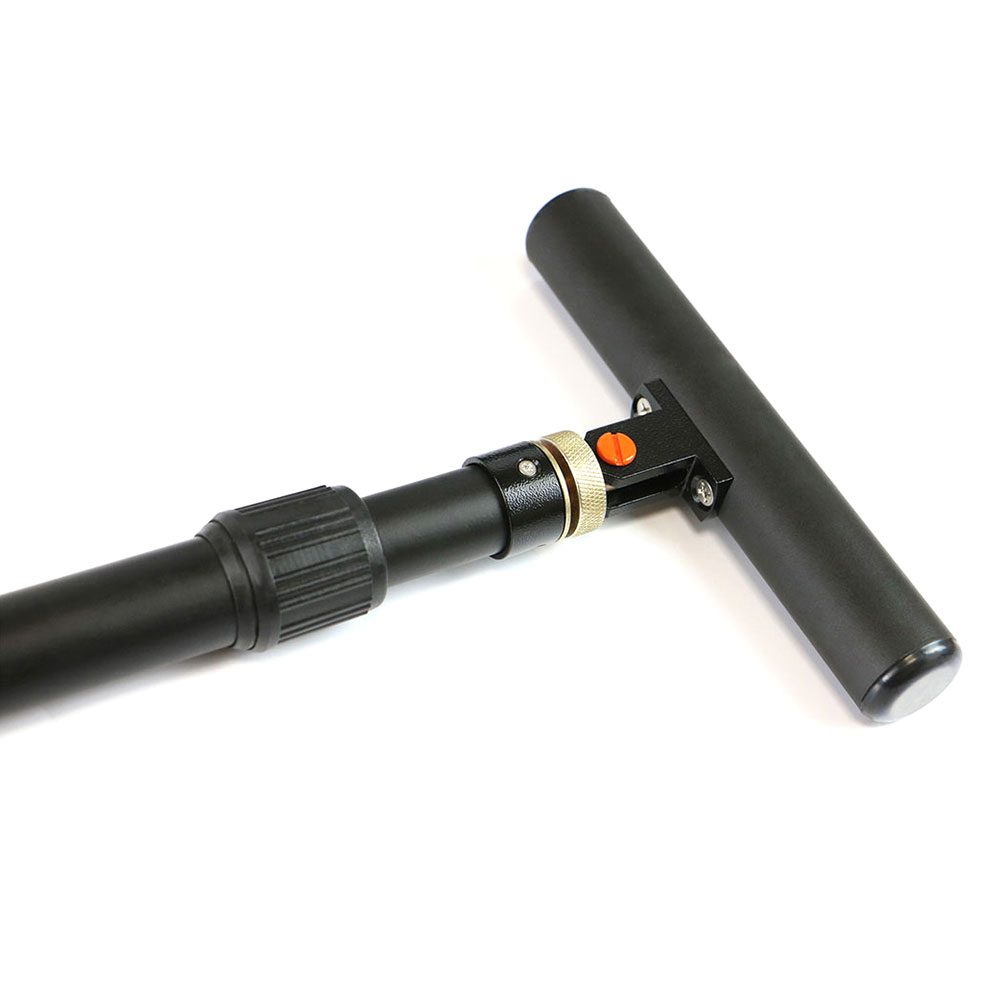

Электромагнитный датчик EMD-257
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Индукционная антенна ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
