Трассоискатель Успех АГ-428.30Н
Госреестр (ГРСИ): не указано

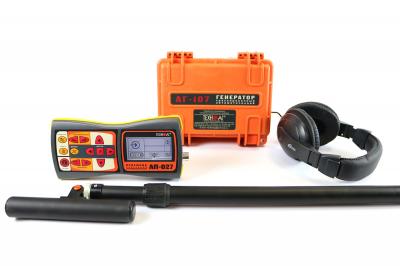

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом. Выходная мощность генератора до 60 Вт.
Назначение Успех АГ-428.30Н:
- определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м
- трассировка коммуникаций с использованием генератора на расстояние до 5 км
- поиск электрических кабелей под напряжением
- поиск мест пересечения трубопровода и кабеля
- определения мест повреждения кабельных линий
- обследования участков местности перед проведением земляных работ
Особенности приемника АП-027:
- цифровой трассопоисковый приемник
- большой ЖК дисплей с переключаемыми режимами работы
- вывод звукового сигнала как на встроенный динамик, так и в наушники оператора
- широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц)
- возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя)
- класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-107:
- встроенный заряжаемый аккумулятор
- максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы
- максимальное выходное напряжение до 60 В
- возможность работы от внешнего внешнего источника питания 10...25 В
- сигнализация и защита от подключения на нагрузку с напряжением
- реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах)
- встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания
- встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию
- ручное уменьшение/увеличение мощности после автосогласования
- небольшие габариты и вес
Рекомендуемые области применения Успех АГ-428.30Н:
- электросети
- телекоммуникация
- строительно-монтажные организации
- ЖКХ
- водоканалы
- теплосети
- нефтегазовая отрасль
- геодезия
Комплект поставки трассоискателя Успех АГ-428.30Н
|
Трассопоисковый приемник АП-027 |
1 шт. |
|
Генератор АГ-107 |
1 шт. |
|
Устройство зарядное АГ107.02.010 |
1 шт. |
|
Головные телефоны |
1 шт. |
|
Датчик электромагнитный ЭМД-247 |
1 шт. |
|
Кабель выходной АГ120.02.050 |
1 шт. |
|
Кабель для подключения внешнего аккумулятора АГ120.02.020 |
1 шт. |
|
Кабель для заземления АГ105.02.020 |
1 шт. |
|
Держатель для приемника |
1 шт. |
|
Контакт магнитный АГ120.02.090 |
2 шт. |
|
Штырь заземления АГ110.02.004 |
2 шт. |
|
Крестовая отвертка |
1 шт. |
|
Батарейки типа АА |
4 шт. |
|
Сумка для комплекта |
1 шт. |
|
Сумка для электромагнитного датчика ЭМД-247 |
1 шт. |
|
Кабель для подключения внешнего аккумулятора |
1 шт. |
|
Руководство по эксплуатации |
3 шт. |
|
Паспорт |
1 шт. |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы
Характеристики
|
Параметр |
Датчик ЭМД/ДКИ/ДОДК/КИ |
Датчик АД |
|
Вид работы в зависимости от датчика |
определяется автоматически, при подключении датчика |
|
|
Вид принимаемого сигнала |
выбирается оператором как «непрерывный / импульсный» |
выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
|
Частоты переключаемых полосовых фильтров |
центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. |
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. |
|
«Широкая полоса» (частотный диапазон) |
0,05…8,6 кГц |
0,09…2,2 кГц |
|
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
120 dB |
|
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
|
Звуковая индикация |
головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
|
|
головные телефоны -синтезированный звук ЧМ. |
- |
|
|
встроенный излучатель - синтезированный звук ЧМ. |
||
|
Питание |
напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
|
Время непрерывной работы, не менее |
20 часов |
|
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-20ºС…+50ºС |
|
|
Класс защиты от внешних воздействий |
IP54 |
|
|
Габаритные размеры электронного блока |
220*102*42 мм |
|
|
Масса электронного блока, не более |
0,46 кг |
|
Генератор АГ-107
|
Параметр |
Значение |
|
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» |
|
|
Нагрузка «клипсы» или «клещи» |
512 / 1024 / 8192 / 32768 |
|
«Антенные» режимы |
8192 / 32768 для «LC» или 8192 для «AH» |
|
Режимы работы |
|
|
«Антенные» режимы |
встроенная передающая антенна «LC» |
|
внешняя индукционная передающая антенна «АН» |
|
|
Режимы «модуляции» (сигналы специальной формы) |
Прерывистый «ПР» (кратковременные посылки синусоидального сигнала) |
|
двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1) |
|
|
Выходной ток, А |
|
|
Ограниченный программой при ручном повышении, ≥ |
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
|
3 – при частоте 32768 Гц |
|
|
Максимальное выходное напряжение, В |
|
|
В зависимости от «модуляции», ≥ |
48 – в двухчастотном режиме модуляции «2F» |
|
60 – в других режимах |
|
|
Максимальная выходная мощность, Вт |
|
|
Ограниченная программой, ≥ |
30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом |
|
60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом |
|
|
Источники питания |
|
|
Автономный аккумулятор |
4 элемента LiFePO4 26700 3,2 В |
|
Зарядное устройство |
специальное «Для LiFePO4 12B» Заряжает до напряжения 14,6В током до 10А. Обеспечивает генерацию одновременно с зарядкой. |
|
Функциональные особенности |
|
|
Автоматическое управление выходной мощностью в процессе генерации |
пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
|
Автоматические выключения прибора |
при напряжении питания |
|
при напряжении питания > 27 В – выключение |
|
|
при превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование |
|
|
при коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование |
|
|
При несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» |
|
|
при «длительном» (≈100 сек) простое в режиме «стоп» (если не нажимаются кнопки) – выключение |
|
|
Конструктивные параметры |
|
|
Выходной усилитель мощ- ности |
технология - модифицированный CLASS D КПД до 85% |
|
Светодиодные индикаторы |
отдельные светодиоды, обозначающие параметры и режимы |
|
цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
|
|
Габаритные размеры элек- тронного блока (кейса), не более, мм |
216х180х105 мм |
|
Вес электронного блока, не более, кг |
1,8 |
|
Условия эксплуатации |
|
|
Допустимый диапазон тем- ператур окружающей среды при эксплуатации |
-30…+60 °С |
|
Степень защиты корпуса |
IP65 (при закрытой крышке корпуса - кейса) |
Электромагнитный датчик ЭМД-247
|
Параметр |
Значение |
|
Тип преобразователя |
резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
|
Тип питания |
от приемника |
|
Коммутация резонанса |
принудительная (управляется приемником) |
