Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.

Особенности генератора:

• возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт)
• при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
• возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
• возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112М
• определение местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора
• определение мест повреждения кабельных линий
• обследование участков местности перед проведением земляных работ
• трассировка коммуникаций без непосредственного подключения

Особенности приемника АП-015:

• чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки, имеется крепление к поясу)
• не требует обязательного постоянного наблюдения дисплея благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
• синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала
• прибор позволяет осуществлять трассопоиск без применения головных телефонов благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше - приближение, нота ниже - удаление).
• плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки
• повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков)
• комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала
• имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-225, а также для сравнения показаний «до и после»
• возможность использования в качестве дополнительного оборудования: датчика контроля качества изоляции ДКИ-115, датчика - определителя дефектов коммуникаций ДОДК-115

Принцип работы трассоискателя

Режим трассопоиска:

• Пассивный поиск (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

• Активный поиск (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

• Поиск места повреждения силового кабеля (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

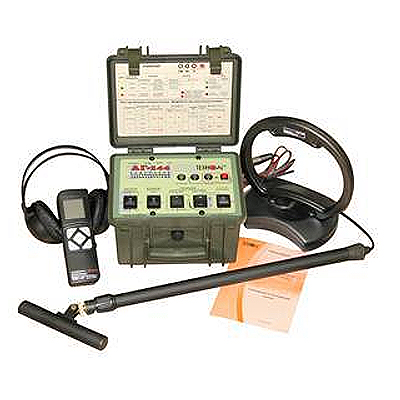

Комплект поставки трассоискателя Успех АГ-308.60:

• генератор АГ-144
• приемник АП-015
• электромагнитный датчик ЭМД-230
• антенна рамочная ИЭМ-301.2
• головные телефоны
• провода удлинительные
• дополнительные принадлежности

------------------------------------------------
